AD9461

量产

16-Bit, 130 MSPS A/D Converter

数据手册 (Rev. 0)

产品模型: 1

Viewing:

产品详情

130 MSPS guaranteed sampling rate (AD9461-130)
78.4 dBFS SNR with 10 MHz input
(3.4 V p-p input, 130 MSPS)
77.1 dBFS SNR / 85 dBc SFDR with 170 MHz
input (3.4V p-p input, 130 MSPS)
83 dBc SFDR with 225 MHz input
(3.4V p-p input, 130 MSPS)
TBD dBFS 2-tone SFDR with 170 MHz and 170 MHz (130 MSPS)
60 fsec rms jitter

Excellent linearity
DNL = ±0.6 LSB typical
INL = ±4.0 LSB typical
2.0 V p-p to 4.0 V p-p differential full-scale input
Buffered analog inputs
LVDS outputs (ANSI-644 compatible) or CMOS outputs
Data format select (offset binary or twos complement)
Output clock available

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型

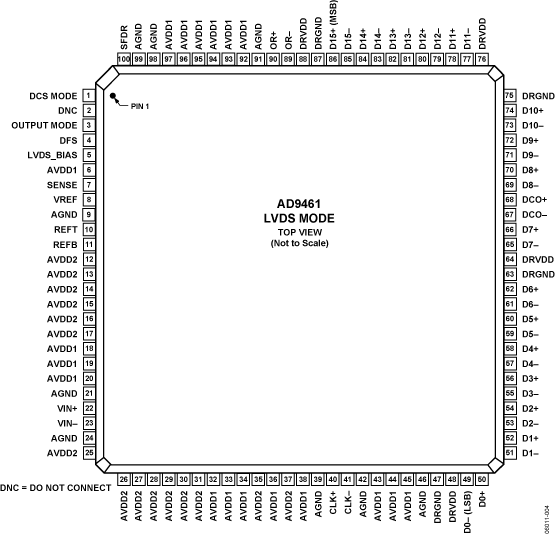

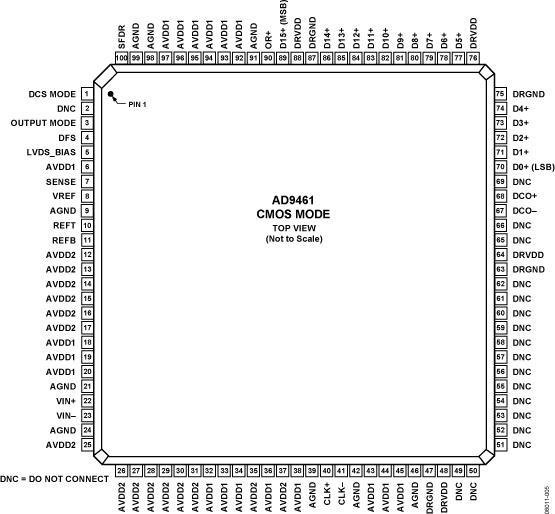

AD9461BSVZ	100-Lead TQFP (14mm x 14mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
3月 15, 2016 - 14_0258 Assembly Transfer of Selected 14x14 LQFP, 14x14 LQFP_EP and 7x7,10x10,12x12,14x14 TQFP_EP Products to Amkor Philippines
		PCN14_0258_Form Detailed Parts List Material_Report Qualification Results Summary Qualification Results Summary Qualification Results Summary Qualification Results Summary Detailed Change Description Qualification Results Summary Qualification Results Summary
AD9461BSVZ
6月 16, 2009 - 09_0027 Conversion to Laser Mark for the LQFP Packages (Single Grades)
		adi48lqfp Form Material_Report
AD9461BSVZ		adi48lqfp Form Material_Report

这是最新版本的数据手册
