AD8451

推荐新设计使用

用于电池测试/形成系统的低成本精密模拟前端和控制器

数据手册 (Rev. 0)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 自动切换的集成式恒流和电压模式
  • 充电和放电模式
  • 精密电压和电流测量
  • 集成式精密控制反馈模块
  • PWM或线性功率转换器的精密接口
  • 固定增益设置
    电流检测增益： 26 V/V（典型值）
    电压检测增益： 0.8 V/V（典型值）
  • 出色的交流和直流性能
  • 最大失调电压漂移： 0.9 μV/°C
  • 最大增益漂移： 3 ppm/°C
  • 电流检测放大器输入电压噪声很低： >9 nV/√Hz（典型值）
  • 电流检测CMRR： 108 dB（最小值）
  • TTL兼容逻辑

AD8451
用于电池测试/形成系统的低成本精密模拟前端和控制器
AD8451 Functional Block Diagram AD8451 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

应用笔记 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

硬件生态系统

部分模型 产品周期 描述
PWM & TEC Controllers 1
ADP1972
推荐新设计使用 用于电池测试解决方案的降压/升压PWM控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

SPICE 模型 1

评估套件

eval board
schematic 1
EVAL-AD8451

AD8451评估板

立即购买 更多内容

产品详情

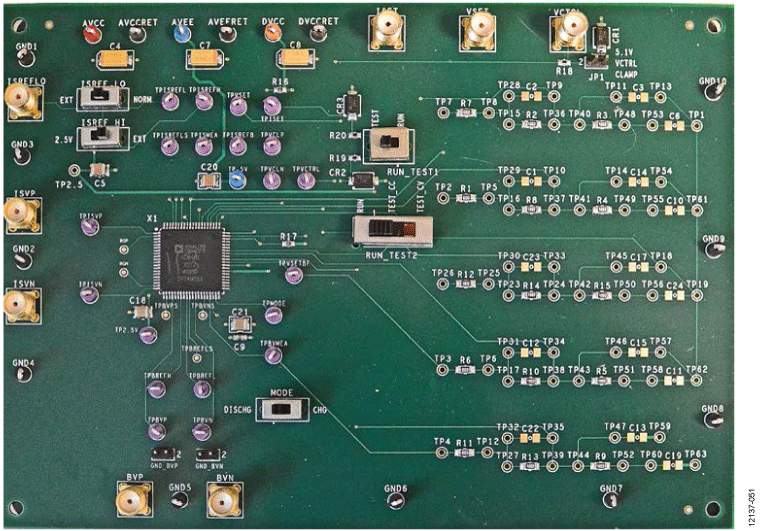

AD8451-EVALZ评估板是一个方便的独立平台，用于评估AD8451的主要元件；后者可作为独立元件使用，也可连接电池测试/化成系统。

采用此配置时，AD8451-EVALZ工作情况与其在集成PWM和DC-DC电源转换器的系统中的情况相同。 详情请参考 AD8451 数据手册。

EVAL-AD8451
AD8451评估板
AD8451-EVAL
