AD8366

推荐新设计使用

dC至600 MHz 、双通道数字可变增益放大器

数据手册 (Rev. B)
产品模型
1
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 匹配的差分数字控制VGA对
  • 增益范围：4.5 dB至20.25 dB
  • 增益步长：0.25 dB
  • 工作频率
       DC至150 MHz（2 V峰峰值）
       3dB带宽：600 MHz
  • 噪声系数(NF)
       11.4 dB（10 MHz、最大增益时
       18 dB（10 MHz、最小增益时）
  • OIP3：45 dBm (10 MHz)
  • HD2/HD3
    优于−90 dBc（2 V峰峰值输出，10 MHz、最大增益时）
  • 差分输入和输出
  • 可调输出共模
  • 可选直流输出失调校正功能
  • 串行/并行模式增益控制
  • 掉电特性
  • 5 V单电源供电
AD8366
dC至600 MHz 、双通道数字可变增益放大器

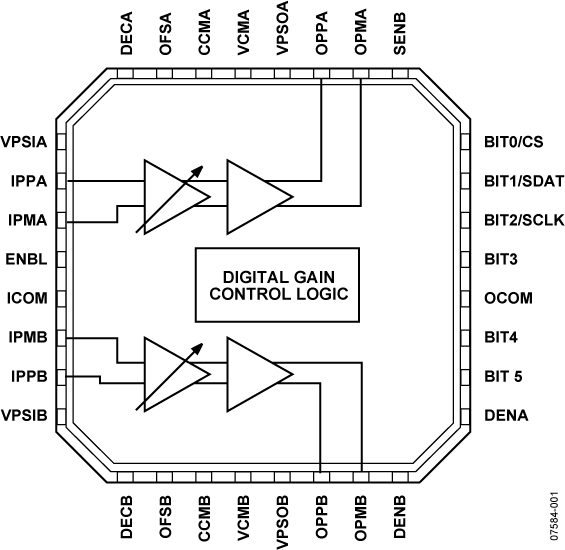

AD8366 Functional Block Diagram AD8366 Pin Configuration
