AD8253

量产

10 MHZ、G = 1/10/100/1000 ICMOS®可编程增益仪表放大器

数据手册 (Rev. B)

产品模型: 3

Viewing:

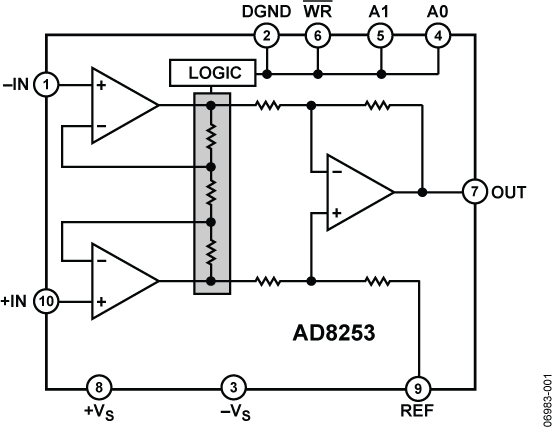

产品详情

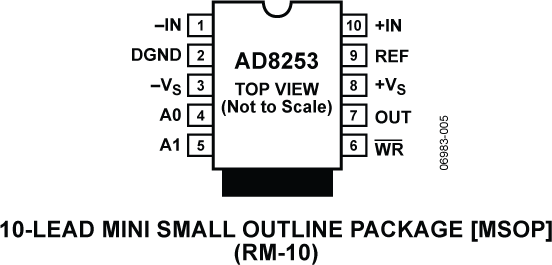

小型封装：10引脚MSOP封装
可编程增益：1，10，100，1000
增益设置：数字式或引脚可编程
宽电源范围： ±5 V至±15 V
出色的直流性能
高共模抑制比(CMRR)： 100 dB（最小值，G = 100）
低增益漂移： 10 ppm/°C（最大值）
低失调漂移： 1.2 µV/°C（最大值，G = 1000）
欲了解更多特性，请参考数据手册

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD8253ARMZ	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8253ARMZ-R7	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8253ARMZ-RL	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
5月 15, 2012 - 10_0006 Halogen Free Material Change for mini SOIC Products
		PCN10_0006_Form Material_Report Qualification Report Summary Qualification Report Summary
AD8253ARMZ	量产
AD8253ARMZ-R7	量产
AD8253ARMZ-RL	量产
9月 11, 2009 - 09_0146 Die revision of the AD8250, AD8251 and the AD8253 to include Polyimide coating
		Material_Report PCN09_0146_Form Polyimide Qual Data
AD8253ARMZ	量产
AD8253ARMZ-R7	量产
AD8253ARMZ-RL	量产

这是最新版本的数据手册

工具及仿真模型

LTspice 1

AD8253 - Amplifiers, eval-adum540x - Digital Isolation Technology

LTspice中提供以下器件型号：

AD8253

仪表放大器钻石图工具

钻石图工具是一个网络应用程序，可生成特定配置的输出电压范围与输入共模电压关系图，也被称为钻石图，适用于ADI仪表放大器。根据电源电压、增益和输入信号范围等用户输入参数，该工具可检测设计饱和情况，推荐合适的仪表放大器使输入信号在规格范围内并且配置的电路是有效的。该工具能避免设计饱和，找到适合设计的仪表放大器，节省设计时间。

打开工具

SPICE 模型 1

AD8253 SPICE Macro Model

Signal Chain Designer - BETA

Signal Chain Designer is a web-based tool designed to create and simulate complex precision signal chains. See your circuit’s performance before you commit to your PCB: transfer function, noise, power consumption, input range, and DC error. Quickly experiment with different parts and architectures. Signal chains can be exported to LTspice for further analysis.

打开工具

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

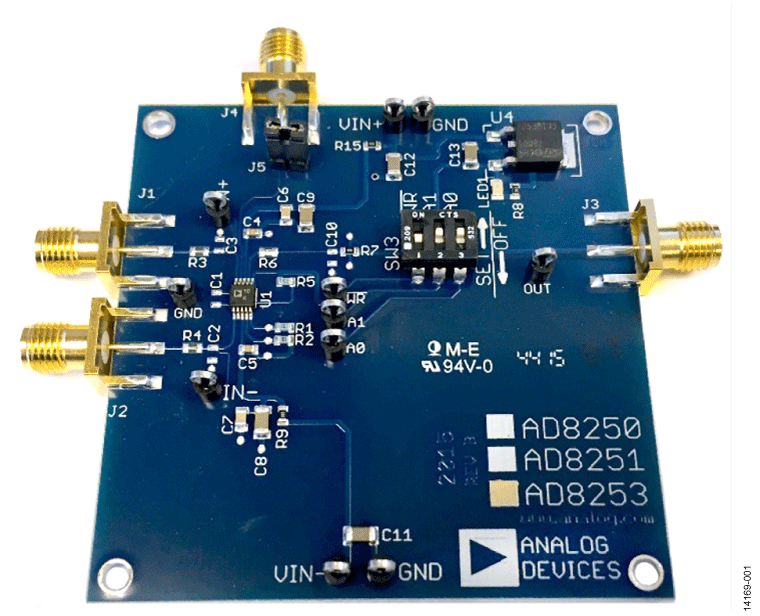

AD8253评估板

立即购买更多内容

特性和优点

无需软件即可操作
采用双电源供电(±7至±15 V)
通过DIP开关选择增益
多个测试点用于外部激励
信号路径使用SMA连接器

产品详情

AD8253-EVALZ用户指南详细介绍如何使用AD8253-EVALZ评估板评估AD8253。本用户指南介绍评估AD8253所需的基本连接，以及获取所需输出可用的开关设置。
