AD8021

量产

低噪声、高速放大器，用于16 Bit系统

数据手册 (Rev. F)

产品模型: 6

Viewing:

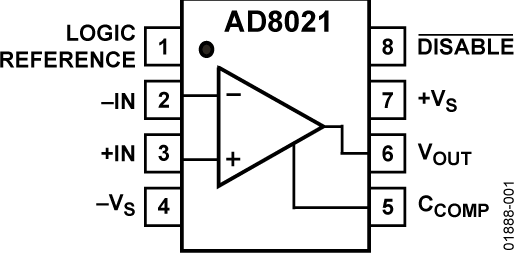

产品详情

低噪声
输入电压噪声：2.1 nV/√Hz
输入电流噪声：2.1 pA/√Hz
定制补偿
从G = -1至G = -10具有恒定带宽
高速
200 MHz （G = -1）
190 MHz （G = -10）
低功耗
对于5 V电源，功耗为34 mW或6.7 mA（典型值）
对于5 V电源，功耗为34 mW或6.7 mA（典型值）
低失真
二次谐波：-93 dBc，fc = 1 MHz
三次谐波：-108 dBc，fc = 1 MHz
DC精度
输入失调电压：1 mV（最大值）
输入失调电压漂移：0.5 μV/°C
宽电源电压范围：5 V～24 V
低价格
采用8引脚SOIC封装与8引脚MSOP封装

参考资料

数据手册 1

AD8021: Low Noise, High Speed Amplifier for 16-Bit Systems Data Sheet (Rev.F) 08/13/2001

用户手册 1

UG-135：单通道、高速运算放大器评估板（8引脚SOIC封装，带裸露焊盘） 04/22/2010

应用笔记 14

AN-202: IC放大器用户指南：去耦、接地及其他一些要点 (Rev.0) 01/28/2010

AN-581: 单电源应用中的偏置和去耦运算放大器 (Rev.0) 05/18/2009

AN-358: 噪声与运算放大器电路 (Rev.0) 05/21/2010

AN-356: 用户指南：运算放大器规格参数的应用和测量 (Rev.0) 05/21/2010

了解PuISAR ADC支持电路 07/30/2020

AN-402: 以输入箝位放大器取代输出箝位运算放大器 08/07/2023

AN-358: 噪声与运算放大器电路 03/01/1969

AN-257: Careful Design Tames High Speed Op Amps 02/14/2015

AN-253: Find Op Amp Noise with Spreadsheet 02/14/2015

AN-1502: Driving the AD7366/AD7367 Bipolar SAR ADC in Low Distortion DC-Coupled Applications (Rev.B) 11/15/2017

AN-357: Operational Integrators 02/14/2015

AN-1107: AC Signal Offset and Amplitude Control Using a Dual Channel Multiplying DAC and a Single I/V Converter 02/11/2010

AN-1085: Multiplying DACs—AC/Arbitrary Reference Applications 02/13/2010

AN-2540: Oversampled SAR ADC with PGA Achieving Greater Than 125 dB Dynamic Range 07/30/2024

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

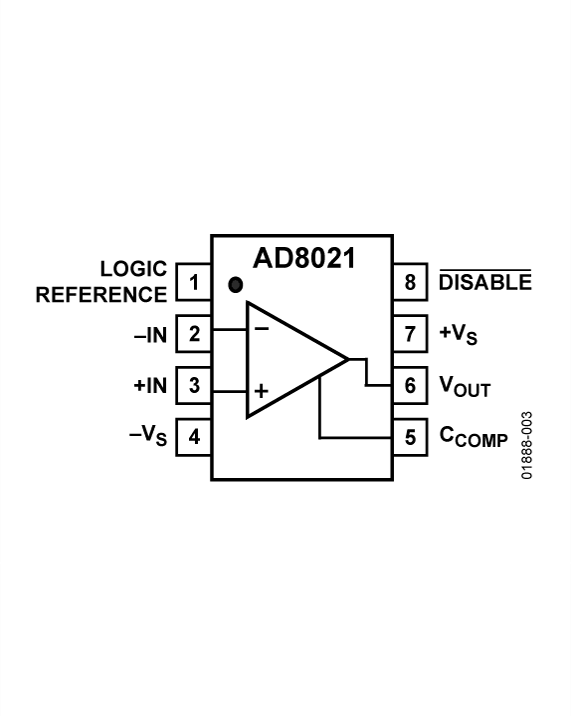

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD8021ARMZ	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8021ARMZ-REEL	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8021ARMZ-REEL7	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8021ARZ	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8021ARZ-REEL	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8021ARZ-REEL7	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
1月 5, 2015 - 14_0246 Qualification of ASE Chungli, as an Alternate Assembly Site for Select MSOP Devices
		PCN14_0246_Form Material_Report Detailed Change Description Qualification Results Summary
AD8021ARMZ	量产
AD8021ARMZ-REEL	量产
AD8021ARMZ-REEL7
5月 15, 2012 - 10_0006 Halogen Free Material Change for mini SOIC Products
		PCN10_0006_Form Material_Report Qualification Report Summary Qualification Report Summary
AD8021ARMZ	量产
AD8021ARMZ-REEL	量产
AD8021ARMZ-REEL7

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
ADA4895-1	推荐新设计使用	低功耗、1NV/√Hz, G ≥ 10稳定、轨到轨输出放大器
ADA4897-1	推荐新设计使用	1 NV/√HZ、低功耗、轨到轨输出放大器

工具及仿真模型

精密ADC驱动器工具

精密ADC驱动器工具是一种Web应用，可仿真精密ADC和驱动器组合的性能。标记驱动器选择、反冲建立和失真等潜在问题，并可以快速评估设计利弊。仿真和计算包括系统噪声、失真和ADC输入建立

运算放大器误差预算计算器

这款在线工具用图形方式说明运算放大器的范围、增益和精度问题。

VRMS/dBm/dBu/dBV计算器

功率测量和信号强度的标准单位之间的换算工具。

功耗与芯片温度

该工具根据电源电压、环境温度、负载特性和封装热数据估算芯片温度和功耗。

模拟滤波器向导

使用模拟滤波器向导和实际运算放大器在几分钟内设计低通、高通或带通滤波器。设计过程中，可以观察滤波器设计的理想规格与实际电路行为特性。快速评估权衡运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的理想滤波器设计。

模拟光电二级管向导

使用光电二极管向导设计跨导放大器电路与光电二极管接口。从工具内置器件库中选择一个光电二极管，或输入自定义光电二极管规格。快速考量权衡带宽、峰值(Q)和ENOB/SNR。修改电路参数，并立即查看图中的脉冲响应、频率响应和噪声增益结果。

SPICE 模型 1

AD8021 SPICE Macro Model

评估套件

通用型单通道高速运算放大器评估板

立即购买更多内容

特性和优点

可实现快速试验板试验/原型操作
用户自定义电路配置
边缘安装超小型A(SMA)连接器
可轻松连接至测试设备和其它电路

产品详情

通用型单通道高速放大器评估板为裸板，允许用户快速完成各种运算放大器电路的原型设计，从而较大程度地降低风险，加快产品上市。这些评估板全部兼容RoHs标准。请参考下列订购指南和引脚数和封装，决定需要订购的型号。

资料

UG-084：单通道高速运算放大器评估板（8引脚、SOIC封装，带专用反馈引脚和裸露焊盘）
2011/1/11

UG-112: Universal Evaluation Board for Single, High Speed Op Amps Offered in SC-70 Packages
2010/4/21

UG-135：单通道、高速运算放大器评估板（8引脚SOIC封装，带裸露焊盘）
2010/4/22

UG-755: 8-Lead SOIC Amplifier Evaluation Board User Guide (Rev.A)
2015/4/14

UG-919: Universal Evaluation Board for Single, 8-Lead LFCSP Operational Amplifiers (Rev.0)
2016/3/10

UG-838: Evaluation Board for Single, High Speed Op Amps Offered in 5-Lead SOT-23 and 6-Lead SOT-23 Packages
2015/10/15
