AD7707

量产

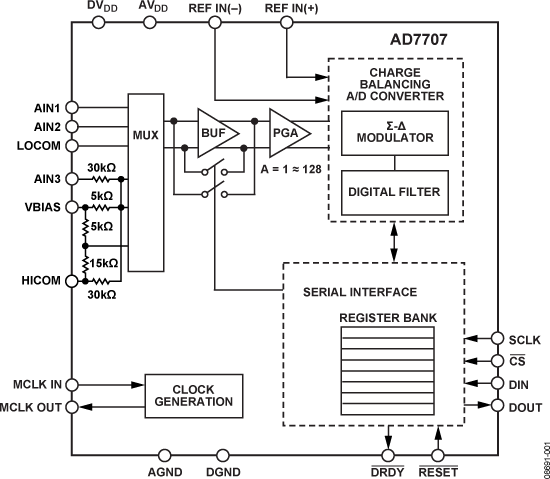

适合低频测量应用的完整模拟前端

数据手册 (Rev. B) 产品选型表

产品模型: 4

Viewing:

产品详情

电荷平衡ADC
- 16位无失码
- 0.003%非线性度
高电平（±10 V）和
低电平（±10 mV）输入通道
低电平输入通道上具有真双极性±100 mV能力，无需电荷泵
可编程增益前端，增益范围：1至128
三线式串行接口
- SPI^®, QSPI^™, MICROWIRE^™, DSP 兼容
- SCLK上可接受施密特触发器输入

提供模拟输入缓冲
工作电压：2.7 V至3.3 V或4.75 V至5.25 V
功耗：最大1 mW（3 V）
待机电流：最大8 µA

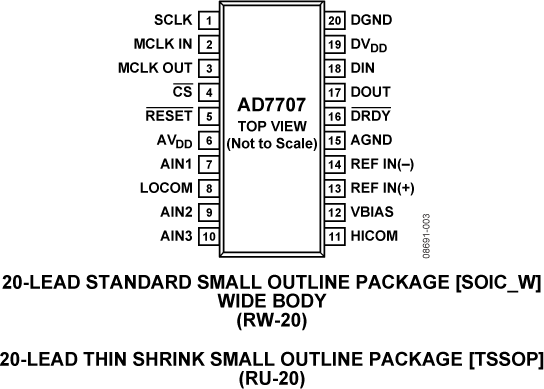

20引脚SOIC和TSSOP封装

参考资料

数据手册 1

AD7707: 3 V/5 V, ±10 V Input Range, 1 mW 3-Channel 16-Bit, Sigma-Delta ADC Data Sheet (Rev.B) 01/08/2010

应用笔记 8

AN-202: IC放大器用户指南：去耦、接地及其他一些要点 (Rev.0) 01/28/2010

AN-311: 如何切实有效地保护CMOS电路不受电源过压影响 (Rev.0) 10/10/2002

AN-397: 标准线性集成电路的电诱发损坏 (Rev.0) 12/20/2010

AN-615: 峰峰值分辨率与有效分辨率 (Rev.0) 11/08/2010

AN-283: Σ-Δ型ADC和DAC[中文版] (Rev.0) 09/24/2002

技术文章 4

高速ADC的电源设计 02/01/2012

Delta-Sigma Rocks RF, As ADC Designers Jump On Jitter 01/12/2006

Part 1: Circuit Suggestions Using Features and Functionality of New Sigma-Delta ADCs 10/01/2001

Part 2: Circuit Suggestions Using Features and Functionality of New Sigma-Delta ADCs 06/01/2002

常见问题 5

AD7705/AD7706/AD7707 仪表转换器常见问题解答: 校准 11/20/2009

AD7705/AD7706/AD7707仪表转换器常见问题解答:常规 11/20/2009

AD7705/AD7706/AD7707 Instrumentation Converter FAQs: Architecture 07/21/2008

AD7705/AD7706/AD7707 Instrumentation Converter FAQs: Analog Performance 07/21/2008

AD7705/AD7706/AD7707仪表转换器常见问题解答: 串行接口 11/20/2009

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD7707BRUZ	20-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7707BRUZ-REEL7	20-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7707BRZ	20-Lead SOIC (Wide)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7707BRZ-REEL7	20-Lead SOIC (Wide)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

4月 5, 2021 - 21_0035 Amkor Philippines as an Alternate Site for TSSOP_4.4
		PCN21_0035_Form Material_Report Qualification Results Summary Other
AD7707BRUZ	量产
AD7707BRUZ-REEL7	量产
2月 11, 2011 - 10_0005 Halogen Free Material Change for TSSOP Products Assembled at Amkor
		PCN10_0005_Form Material_Report Reliability Report
AD7707BRUZ	量产
AD7707BRUZ-REEL7	量产
2月 8, 2010 - 04_0080 Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.
		PCN04_0080_Form Material_Report Reliability Report Reliability Report
AD7707BRUZ	量产
AD7707BRUZ-REEL7	量产
AD7707BRZ	量产
AD7707BRZ-REEL7	量产
11月 23, 2009 - 09_0242 AD7707 Datasheet Change: HBM ESD rating changed to 2.5kV from 3kV.
		Material_Report PCN09_0242_Form
AD7707BRUZ	量产
AD7707BRUZ-REEL7	量产
AD7707BRZ	量产
AD7707BRZ-REEL7	量产
2月 7, 2011 - 10_0003 Halogen Free Material Change for SOIC Wide Body Products Assembled at Amkor
		PCN10_0003_Form Material_Report Qualification Plan Summary
AD7707BRZ	量产
AD7707BRZ-REEL7	量产

这是最新版本的数据手册
