AD7694
量产250 kSPS、16位PulSAR® ADC，采用µSOIC封装
- 产品模型
- 4
产品详情
- 16位分辨率
- 吞吐量：250 kSPS
- 积分非线性（INL）：最大值±4 LSB
- 功耗：
800 µA @ 5V/100 kSPS
540 µA @ 2.7V/100 kSPS - 伪差分模拟输入范围： 0 V ～ VREF （VREF最高为VDD）
- S/（N+D）： 92 dB @ 20 kHz
- 无流水线延迟
- 单电源工作：2.7V或5 V
- 串行接口： SPI®/QSPI™/µWire/DSP 兼容

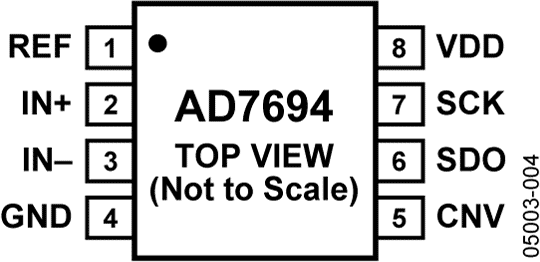

- µSOIC封装（µSO8）
- 可替代LTC1864和LTC1864L

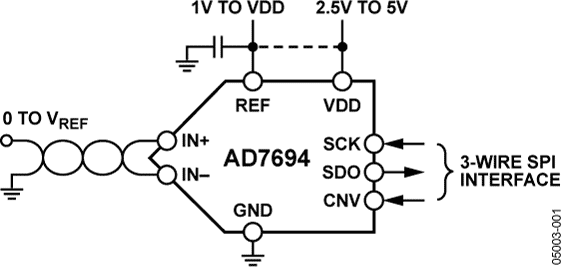

AD7694是一款16位、250 kSPS、电荷再分配、逐次逼近型模数转换器（ADC），采用2.7 V至5.25 V单电源（VDD ）供电。该器件内置一个极低功耗、高速、16位无失码采样ADC（B级）、一个内部转换时钟和一个SPI兼容串行接口端口，还集成了一个低噪声、宽带宽、极短孔径延迟的采样保持电路。在CNV上升沿，AD7694对IN+与IN-之间的模拟输入电压差进行采样，范围从0V至REF。基准电压（REF）由外部提供，最高可设置为电源电压。
功耗和吞吐量呈线性变化关系。
AD7694采用8引脚µSOIC封装，工作温度范围为-40°C至+85°C。
应用
- 电池供电设备
- 医疗仪器
- 移动通信
- 个人数字助理
- 数据采集
- 仪器仪表
- 过程控制
参考资料
数据手册 1
用户手册 2
应用笔记 1
技术文章 1
评估设计文件 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD7694ARMZ | 8-Lead MSOP | ||
| AD7694ARMZRL7 | 8-Lead MSOP | ||
| AD7694BRMZ | 8-Lead MSOP | ||
| AD7694BRMZRL7 | 8-Lead MSOP |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
| 未找到匹配项目 | ||
|
5月 15, 2012 - 10_0006 Halogen Free Material Change for mini SOIC Products |
||
| AD7694ARMZ | 量产 | |
| AD7694ARMZRL7 | 量产 | |
| AD7694BRMZ | 量产 | |
这是最新版本的数据手册
