AD6634
不推荐用于新设计80 MSPS、双通道、WCDMA接收信号处理器(RSP)
- 产品模型
- 2
产品详情
- 80 MSPS宽带输入（14位线性加上3位RSSI）
- 一个封装中集成两个WCDMA数字接收机
- 16位并行输出
- 用于RAKE接收机的数字AGC输出位
- 针对非整数抽取率的数字再采样
- 可编程抽取FIR滤波器
- 针对多载波和相控阵实现灵活控制
- 可编程衰减器控制通过电平指示器防止限幅，并调整外部增益范围
- 输入/输出电压：3.3 V，CMOS内核电压：2.5 V
- 用户可配置的内置自测试(BIST)功能
- JTAG边界扫描
- 156引脚BGA封装

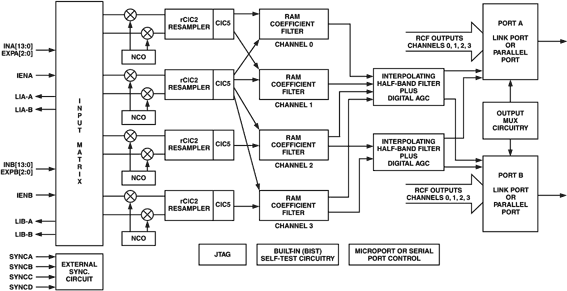

AD6634是一款双通道数字接收信号处理器(RSP)，内置四个级联信号处理元件：一个频率转换器、两个固定系数抽取滤波器以及一个可编程系数抽取滤波器。通过一个16位并行输出端口，可以处理WBCDMA等应用中的高数据速率输出。
AD6634属于ADI公司SoftCellTM多载波收发器芯片组的一部分，该芯片组专为与ADI公司高采样速率中频采样ADC（12位AD6640/14位AD6644）兼容而设计。SoftCellTM 接收机包含一个数字接收机，能够将整个载波频谱数字化，并且能通过数字方式选择目标载波进行调谐，以及实现通道选择。这一架构可以省去无线基站应用中的冗余无线电元件。
高动态范围抽取滤波器可以提供一个较宽的抽取率范围。基于RAM的架构很容易针对多模式应用进行重新配置。
参考资料
数据手册 1
应用笔记 2
技术文章 2
产品亮点 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD6634BBC | 196-Ball CSPBGA (15mm x 15mm x 1.7mm) | ||
| AD6634BBCZ | 196-Ball CSPBGA (15mm x 15mm x 1.7mm) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
3月 16, 2011 - 10_0105 Conversion to Laser Marking for the BGA Packages (Single Grades) |
||
| AD6634BBC | 最后购买期限 | |
|
3月 29, 2022 - 21_0102 Discontinuance of Leaded manufacturing process for HS ADCs |
||
| AD6634BBC | 最后购买期限 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件工具及仿真模型
AD6634 IBIS Models 1
BSDL 模型文件 1
