AD5593R

量产

内置片内基准电压源和I²C接口的8通道、12位、可配置ADC/DAC

数据手册 (Rev. H)

产品模型: 4

Viewing:

产品详情

可配置的8通道ADC/DAC/GPIO
- 可配置为下列任意组合：
  - 8个12位DAC通道
  - 8个12位ADC通道
  - 8个通用I/O引脚

集成温度传感器

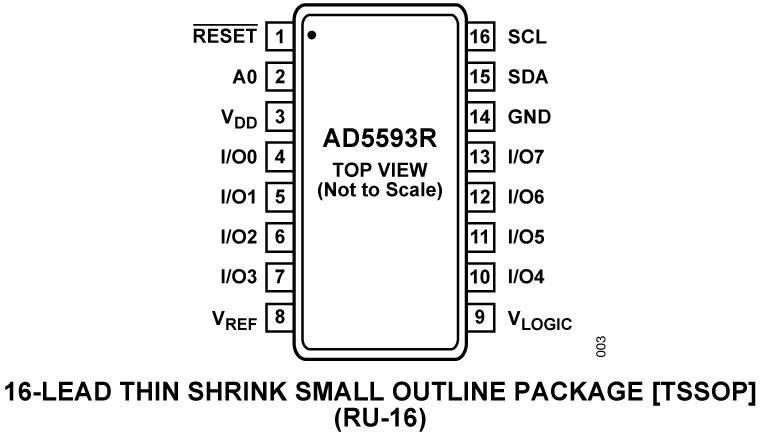

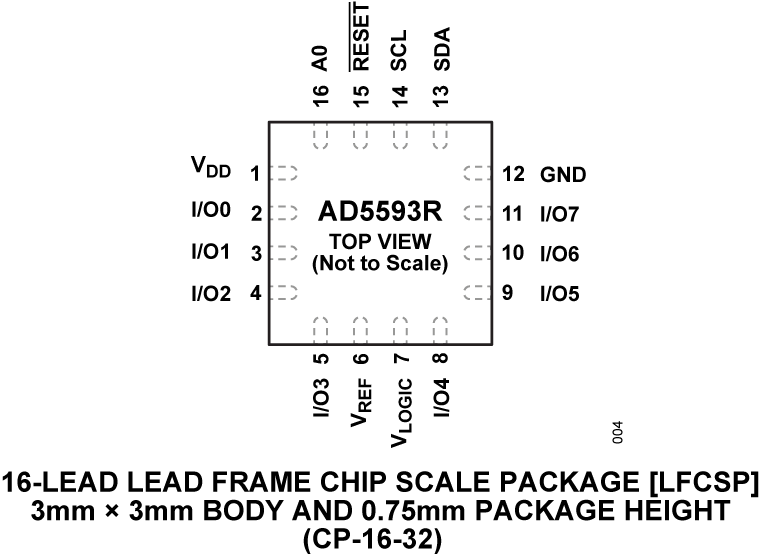

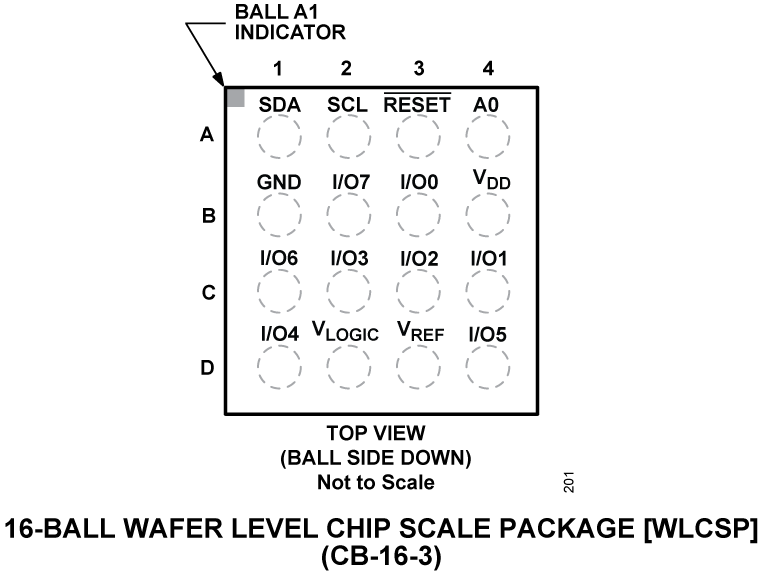

16引脚TSSOP和LFCSP以及16引脚WLCSP封装
I²C接口

参考资料

数据手册 1

AD5593R: 8-Channel, 12-Bit, Configurable ADC/DAC with On-Chip Reference, I²C Interface Data Sheet (Rev.H) 08/02/2023

用户手册 2

UG-756: Evaluating the AD5593R: 8-Channel, 12-Bit, Configurable ADC/DAC with On-Chip Reference 04/03/2015

UG-2264: PMD-ARD-INT-LCZ Hardware User Guide (Rev.0) 11/06/2024

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD5593RBCBZ-RL7	16-Ball WLCSP (1.96mm x 1.96mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5593RBCPZ-RL7	16-Lead LFCSP (3mm x 3mm x 0.75mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5593RBRUZ	16-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5593RBRUZ-RL7	16-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
1月 28, 2019 - 18_0049 Assembly Site Transfer of AD5592R/AD5593R LFCSP Products to ASE Chungli
		PCN18_0049_Form Material_Report Detailed Change Description Detailed Change Description Package Outline Drawing Qualification Plan
AD5593RBCPZ-RL7	量产

这是最新版本的数据手册

软件资源

器件驱动器 2

硬件生态系统

部分模型	产品周期	描述
Linear Regulators 1
ADP7102	推荐新设计使用	20 V、300 mA低噪声CMOS LDO
基准电压源 3
ADR425	量产	超精密、低噪声、5.00 V XFET® 基准电压源
ADR431	量产	超低噪声XFET基准电压源，具有吸电流和源电流能力
ADR435	量产	超低噪声XFET基准电压源，具有吸电流和源电流能力

工具及仿真模型

IBIS 模型 1

AD5593R IBIS Model

评估套件

灵活的8通道、12位、可配置ADC/DAC/GPIO，集成片内基准电压源、I2C接口PMOD模块

立即购买更多内容

特性和优点

8通道、12位ADC和DAC
可配置输出到DAC、ADC和GPIO
可连接到FPGA和MCU平台

产品详情

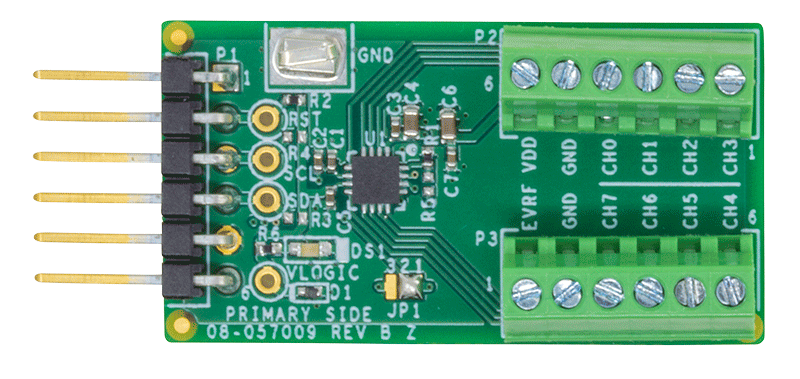

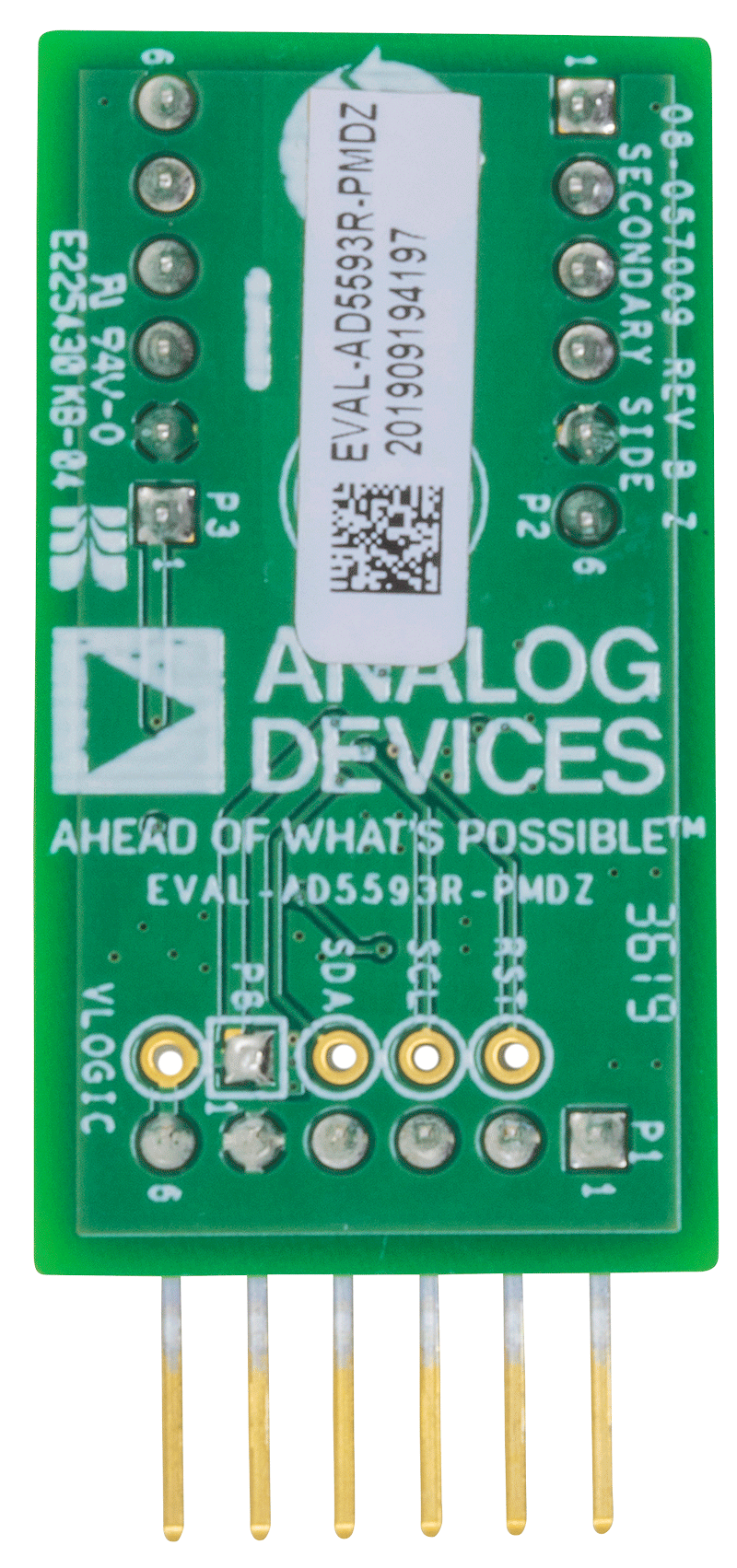

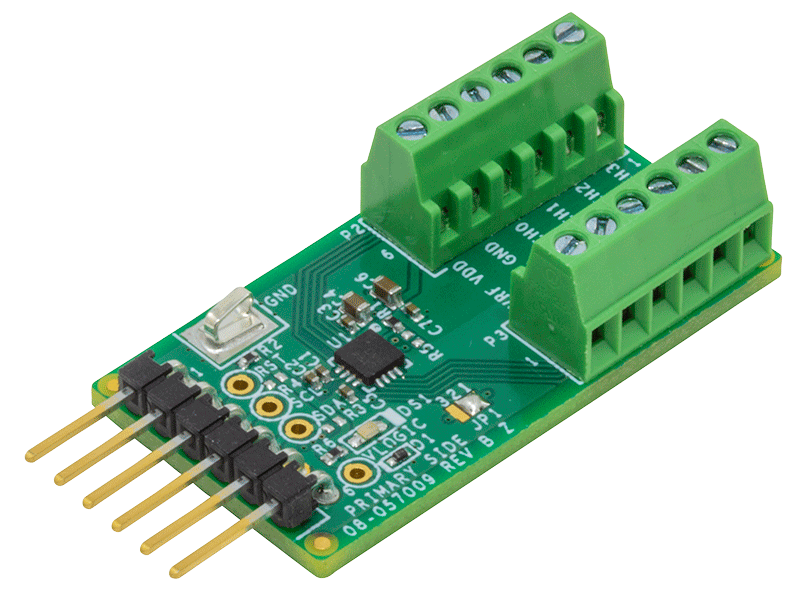

PMOD兼容评估/原型制作板是一款灵活的8通道、12位、可配置ADC/DAC/GPIO，集成片内基准电压源、I2C接口PMOD模块。该板用作全功能产品评估板的低成本替代方案，提供端子板连接，无需额外的信号调理。直接的电气和物理连接都能帮助您快速启动硬件和软件，以便开发您的解决方案。

许多MCU或FPGA开发板上还提供I2C PMOD外设连接器，其中EVAL-AD5593R-PMDZ可直接连接到这些系统中。进行原型制作时，该板与ADICUP3029开发平台一起使用，并可使用下方的参考代码定制您自己的代码。

资料

EVAL-AD5592R/AD5593R PMDZ Software Reference Guide
2019/10/1

EVAL-AD5593R-PMDZ Design & Integration Files
2023/2/28

EVAL-AD5593R-PMDZ Hardware User Guide
2019/10/9

软件

EVAL-AD5593R-PMDZ & ADICUP3029 Embedded Example Code

AD5593R 评估板

立即购买更多内容

产品详情

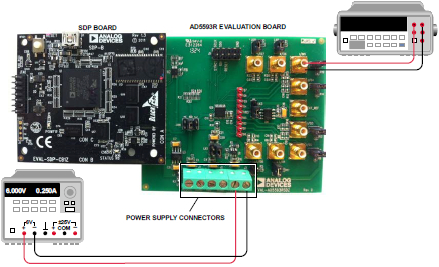

该评估板的设计可帮助客户快速进行新型AD5593R电路原型制作，并缩短设计时间。 AD5593R采用2.7 V至5.5 V单电源供电，内部集成2.5 V基准电压源，输出电压范围为2.5 V至5 V。还可采用外部基准电压源（评估板提供2.5 V基准电压源）提供0 V至 V_REF 或0 V至2 × V_REF范围的输出电压。

评估板通过SDP板与PC的USB端口连接。软件与评估板一同提供，便于用户设置 AD5593R。

此评估板需搭配使用 EVAL-SDP-CB1Z 板（SDP-B控制器板），后者可在ADI网站上订购：www.analog.com。
