AD5504
量产高压、四通道12位电压输出DAC
- 产品模型
- 2
产品详情
- 四通道高压DAC
- 12位分辨率
- 引脚可选的30 V或60 V输出范围
- 集成式精密基准
- 带回读能力的低功耗串口
- 集成式温度传感器报警功能
- 上电复位
- 通过LDAC同时更新
- 宽工作温度范围：−40°C至+105°C

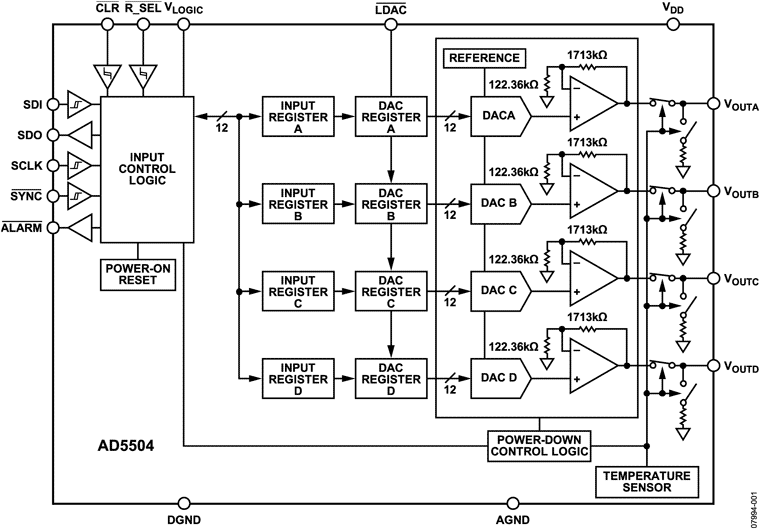

AD5504 是一款集成片内高压输出放大器和精密基准电压源的四通道、12 位串行输入数模转换器。DAC 输出电压范围可以通过范围选择引脚(R_SEL)编程设置。如果 R_SEL 保持高电平，则 DAC 输出范围为0 V 至 30 V。如果 R_SEL 保持低电平，则 DAC 输出范围为0 V 至 60 V。片内输出放大器支持 AGND + 0.5 V 至 VDD − 0.5 V 范围内的输出摆幅。
AD5504 具有与 SPI®、QSPI™、MICROWIRE™ 和 DSP 接口标准兼容的高速串行接口，能够处理高达 16.667 MHz 的时钟速度。
应用
- 可编程电压源
- 高压发光二极管驱动器
- 光学通信中的接收器偏置
参考资料
数据手册 1
用户手册 1
解决方案设计及宣传手册 1
参考电路 1
器件驱动器 1
模拟对话 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

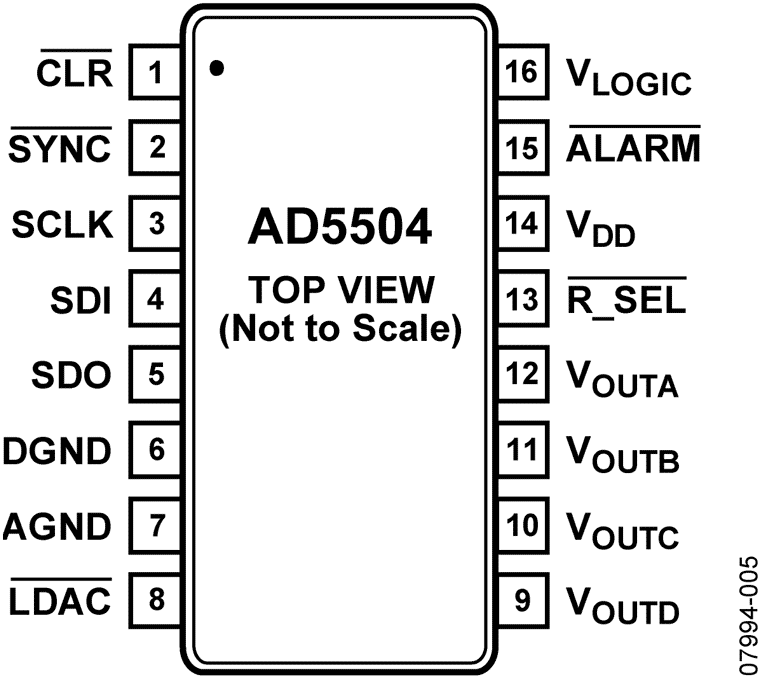

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD5504BRUZ | 16-Lead TSSOP | ||
| AD5504BRUZ-REEL | 16-Lead TSSOP |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
| 未找到匹配项目 | ||
|
2月 11, 2011 - 10_0005 Halogen Free Material Change for TSSOP Products Assembled at Amkor |
||
| AD5504BRUZ | 量产 | |
| AD5504BRUZ-REEL | 量产 | |
这是最新版本的数据手册
软件资源
Evaluation Software 1
找不到您所需的软件或驱动?
工具及仿真模型
LTpowerCAD
LTpowerCAD中提供以下器件的设计工具：
精密DAC误差预算工具
精密DAC误差预算工具是一种Web应用程序，用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况，以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。
打开工具评估套件

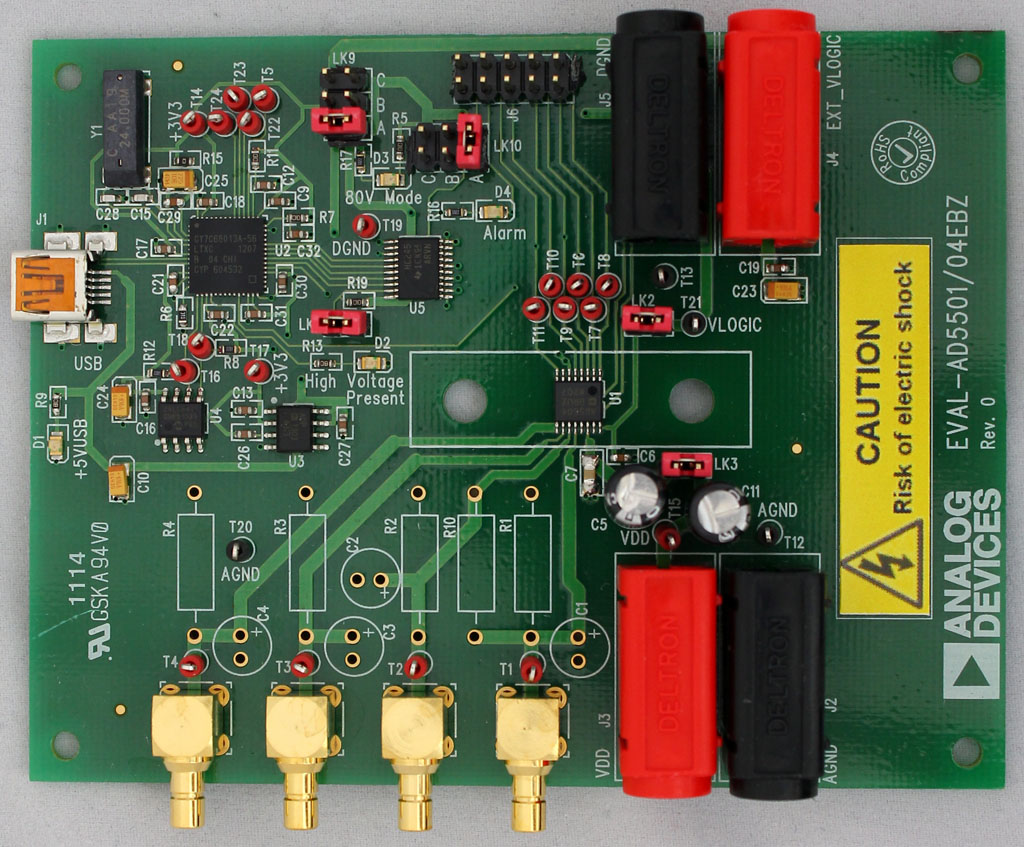

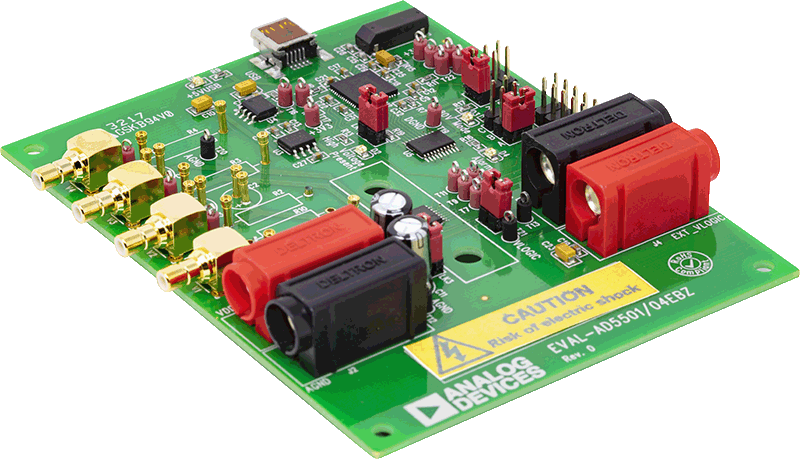

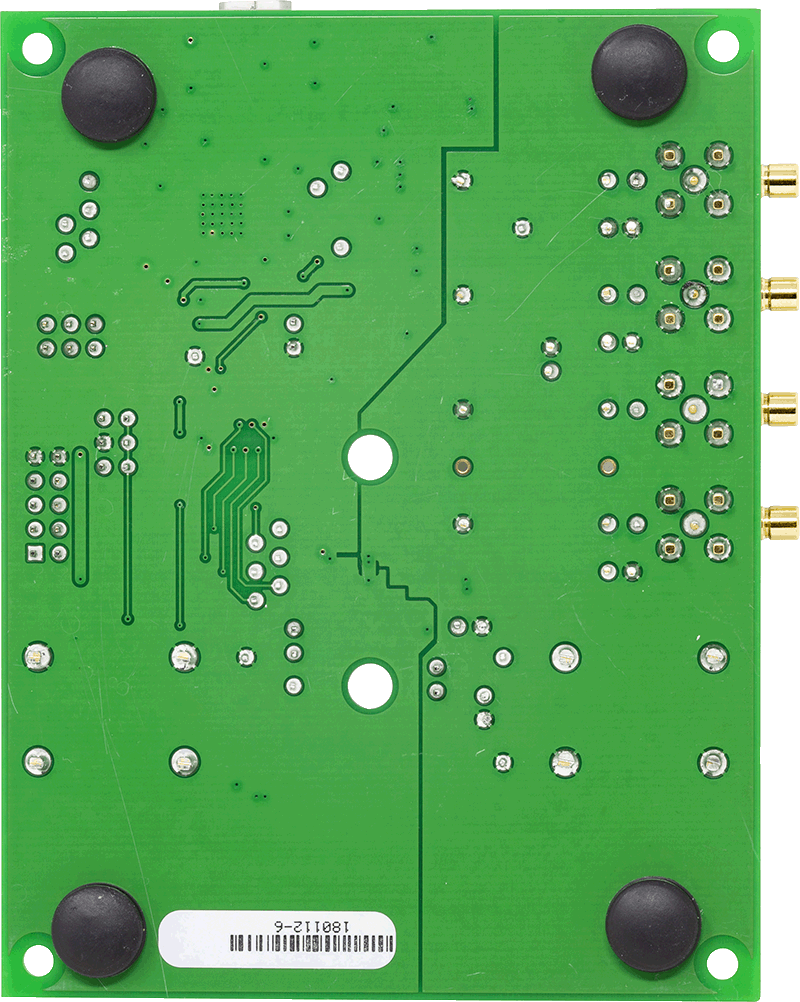

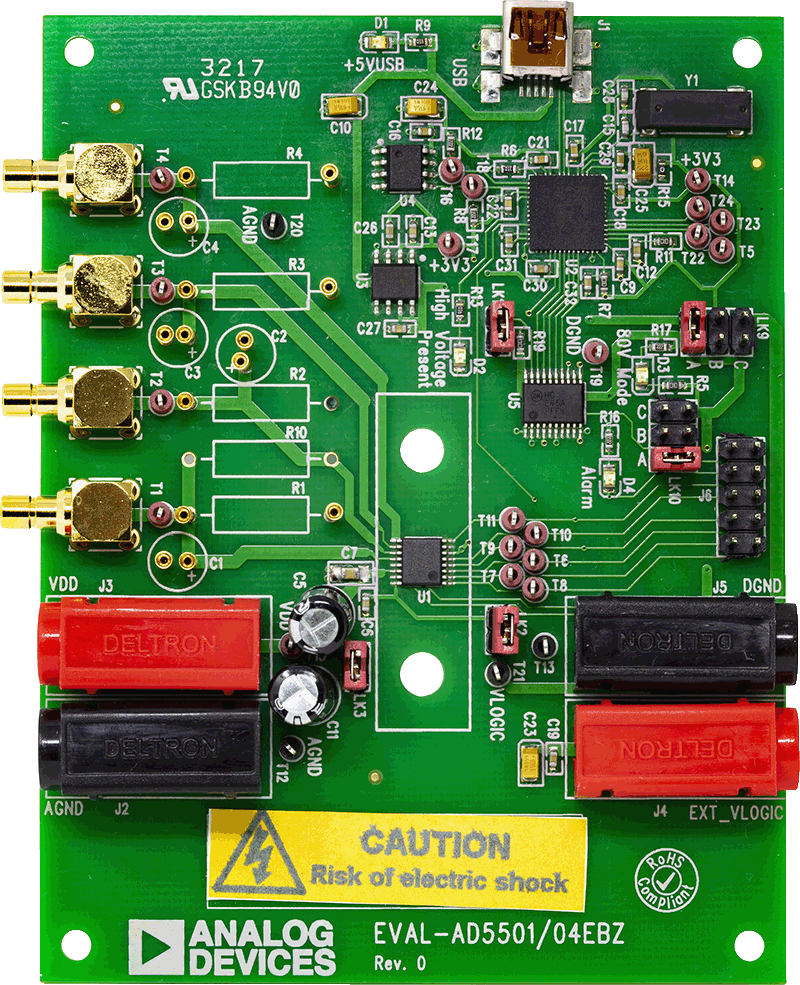

AD5504 评估板
资料
软件
参考电路

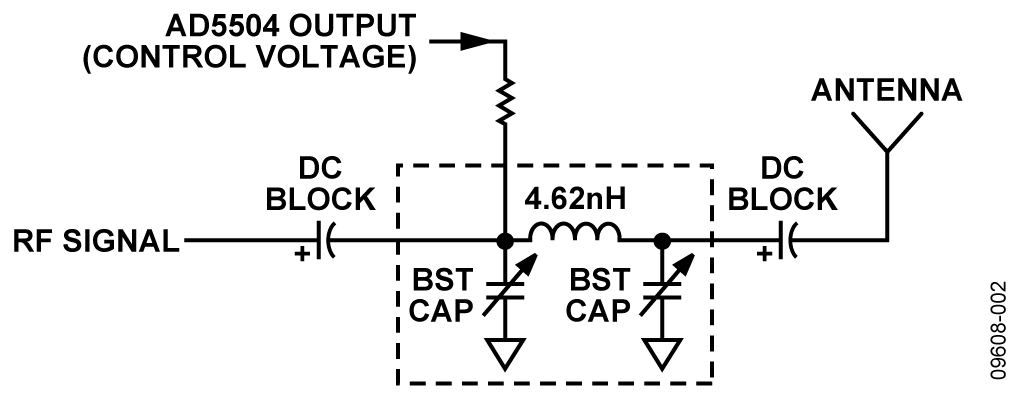

采用低压(3 V)电源供电的高压(30 V) DAC产生用于天线和滤波器的调谐信号
