HMC1048
过期双平衡混频器，采用SMT封装，2 - 18 GHz
- 产品模型
- 3
Viewing:
产品详情
- 无源： 无需直流偏置
- 高输入IP3： 23 dBm
- LO /RF隔离： 38 dB
- LO /IF隔离： 28 dB
- RF/IF隔离： 15 dB
- IF带宽： DC - 4 GHz
- 下变频器应用

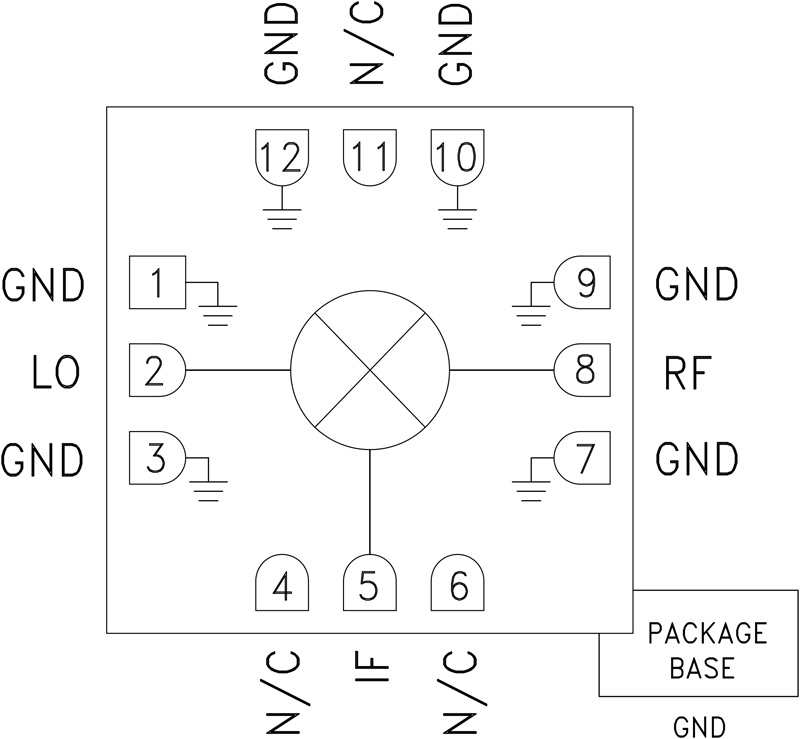

- 12引脚陶瓷3x3 mm
SMT封装： 9 mm²
HMC1048LC3B是一款通用型双平衡混频器，可用作下变频器，IF端口范围为DC至4 GHz，RF端口为2至18 GHz。 此混频器无需外部元件或匹配电路。 HMC1048LC3B提供出色的LO/RF、LO/IF和RF/IF隔离性能。混频器采用的LO驱动电平范围为+9 dBm至+17 dBm。 HMC1048LC3B无需线焊，可以使用表贴制造技术。
应用
- 滤除LO谐波以
降低调制器边带
抑制和解调器
镜像抑制 - 放大器谐波滤波
- RF滤波
参考资料
技术文章 1
停产数据手册 1
质量文档 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| HMC1048LC3B | 12-Lead LCC (3mm x 3mm w/ EP) | ||
| HMC1048LC3BTR | 12-Lead LCC (3mm x 3mm w/ EP) | ||
| HMC1048LC3BTR-R5 | 12-Lead LCC (3mm x 3mm w/ EP) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
1月 11, 2017 - 16_0010 Discontinuance of Select RF and Microwave Products |
||
| HMC1048LC3B | 最后购买期限 | |
| HMC1048LC3BTR | 最后购买期限 | |
| HMC1048LC3BTR-R5 | 最后购买期限 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| HMC1048A | 推荐新设计使用 |
2.25 GHz至18 GHz、MMIC、双平衡下变频器 |
