AD5941

推荐新设计使用

高精度、阻抗和电化学前端

数据手册 (Rev. E)

产品模型: 3

Viewing:

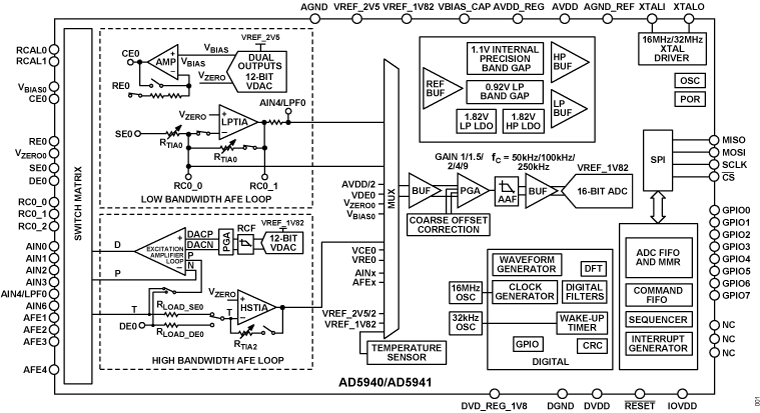

产品详情

模拟输入
- 16位ADC，提供800 kSPS和1.6 MSPS选项
- 电压、电流和阻抗测量能力
  - 内部和外部电流和电压通道
  - 超低泄漏开关矩阵和输入多路复用器
- 输入缓冲器和可编程增益放大器
电压DACs
- 输出范围为0.2 V至2.4 V的双通道输出电压DAC
12位V_BIAS0输出到偏置恒电势器
- 6位V_ZERO0输出到偏置TIA
- 超低功耗：1 µA
- 1个高速、12位DAC
  - 传感器输出范围至：±607 mV
  - 输出上具有2和0.05增益设置的可编程增益放大器
放大器、加速器和基准电压源
- 1个低功耗、低噪声恒电势器放大器，适合电化学检测中的恒电势器偏置
- 1个低噪声、低功耗TIA，适合测量传感器电流输出
  - 50 pA至3 mA范围
  - 用于传感器输出的可编程负载和增益电阻
- 模拟硬件加速器
  - 数字波形发生器
  - 接收滤波器
  - 复数阻抗测量(DFT)引擎
- 1个高速TIA，可以处理0.015 Hz至200 kHz的宽带宽输入信号
- 数字波形发生器，用于生成正弦波和梯形波形
- 2.5 V和1.82 V内部基准电压源

降低系统级功耗
- 能够快速上电和断电的模拟电路
- 可编程AFE序列器，充分降低了主机控制器的工作负载
- 6 kB SRAM，可对AFE序列进行预编程
- 超低功耗恒电势器通道：上电且所有其他模块处于休眠模式时的电流消耗为6.5 µA

智能传感器同步和数据采集
- 传感器测量的精确周期控制
- 受控于序列器的的GPIOs

片内外设
- SPI串行输入/输出
- 唤醒定时器
- 中断控制器

电源

电源电压：2.8 V至3.6 V
1.82 V输入/输出兼容
上电复位
集成已上电的低功耗DAC和恒电势器放大器的休眠模式，以保持传感器偏置

封装和温度范围

AD5940：3.6 mm × 4.2 mm、56引脚WLCSP
AD5941：7 mm × 7 mm、48引脚LFCSP封装
AD5940和AD5941的额定工作温度范围为-40°C至+85°C
AD5941W的额定工作温度范围为-40°C至+105°C

通过AEC-Q100汽车应用认证

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD5941BCPZ	48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5941BCPZ-RL7	48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5941WBCPZ-RL7	48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

软件资源

器件驱动器 1

AD594x Source Code

评估套件

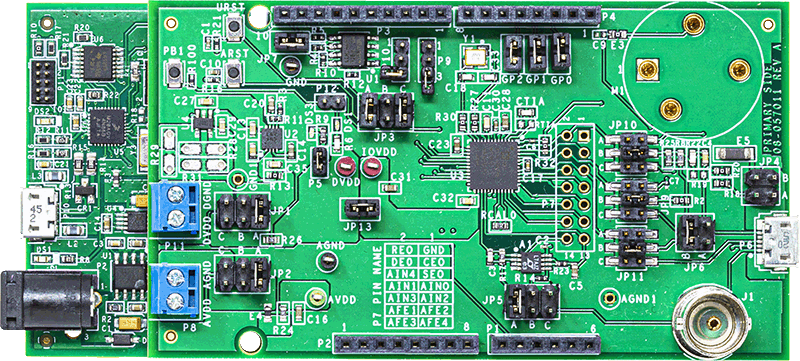

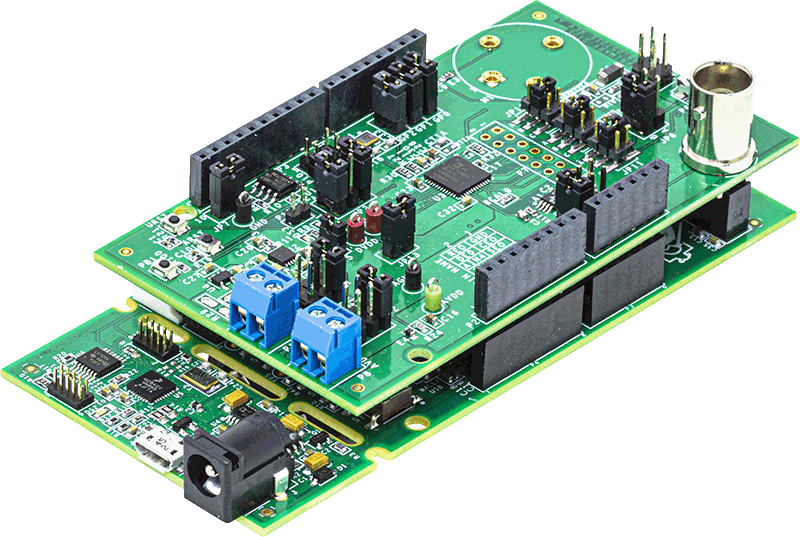

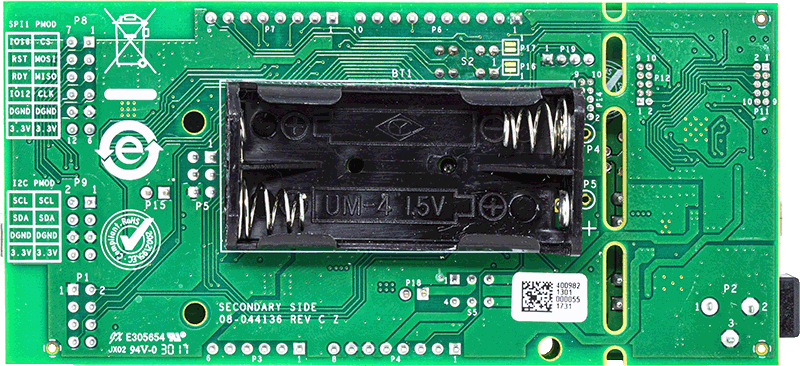

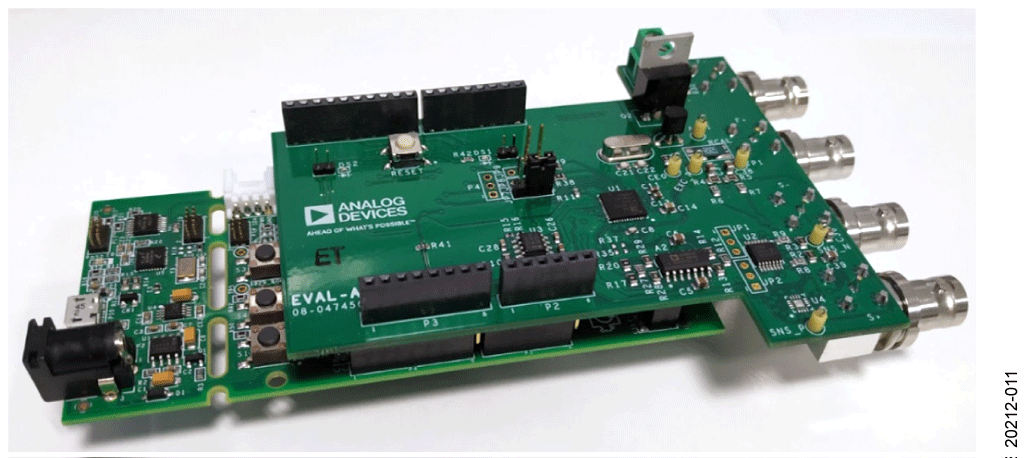

电化学评估板

立即购买更多内容

产品详情

AD5941 专门用于对电化学电池进行高精度分析。该评估套件旨在轻松配置 AD5941，以便在典型的电化学电池上进行电化学测量。该评估套件包括基于 EVAL-ADICUP3029 Arm^® Cortex^™-M3 微控制器的 Arduino Uno 外形板、EVAL-AD5941 子板以及定制微型 USB 到鳄鱼线缆，用于将硬件连接到各种化学装置。
