ADP150

ADI 中国在线商城焕新登场
支持非整包购买、人民币支付、报关无忧、在线客服专业高效!
- 产品模型
- 27
Viewing:
产品详情
- 提供中文数据手册
- 超低噪声:9 μV rms,独立于VOUT
- 无需额外噪声旁路电容
- 在1 μF陶瓷输入和输出电容下稳定工作
- 最大输出电流:150 mA
- 输入电压范围:2.2 V至5.5 V
- 低静态电流
- IGND = 10 μA(空载)
- 低关断电流:<1 μA
- 低压差:105 mV(150 mA负载)
- 初始输出电压精度:±1%
- 多达14种固定输出电压选项:1.8 V至3.3 V
- PSRR性能:70 dB (10 kHz)
- 限流和热过载保护
- 逻辑控制使能
- 5引脚TSOT封装
- 4引脚、0.8 mm × 0.8 mm、0.4 mm间距WLCSP
- 通过AEC-Q100汽车应用认证
ADP150是一款超低噪声(9 μV)、低压差线性调节器,采用2.2 V至5.5 V电源供电,最大输出电流为150 mA。驱动150 mA负载时压差仅为105 mV,这种低压差特性不仅可提高效率,而且能使器件在很宽的输入电压范围内工作。
ADP150采用新颖的电路拓扑结构,实现了超低噪声性能,而无需额外的噪声旁路电容,非常适合对噪声敏感的模拟和RF应用。ADP150在提供超低噪声性能的同时,并不影响其电源抑制(PSRR)或线路与负载瞬态响应性能。它实现了超低噪声与低静态功耗的较佳组合,使便携式应用的电池使用时间可达到较长。ADP150经过专门设计,利用1 μF ± 30%小陶瓷输入和输出电容便可稳定工作,适合高性能、空间受限应用的要求。
它可提供1.8 V至3.3 V范围内的14种固定输出电压选项。短路和热过载保护电路可以防止器件在不利条件下受损。ADP150提供5引脚TSOT和4引脚、0.4 mm间距WLCSP两种小型封装,是适合各种便携式供电应用的较小尺寸解决方案。
应用- 移动电话
- 数码相机和音频设备
- 便携式和电池供电设备
- 后置DC-DC调节
- 便携式医疗设备
- RF,PLL,VCO 和时钟电源
- 产品模型
- 27
软件资源
Evaluation Software 0
工具及仿真模型
LTspice 1
LTspice中提供以下器件型号:
- ADP150-1.8
- ADP150-2.5
- ADP150-2.6
- ADP150-2.75
- ADP150-2.8
- ADP150-2.85
- ADP150-3.0
- ADP150-3.3
LTpowerCAD
LTpowerCAD中提供以下器件的设计工具:
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
评估套件

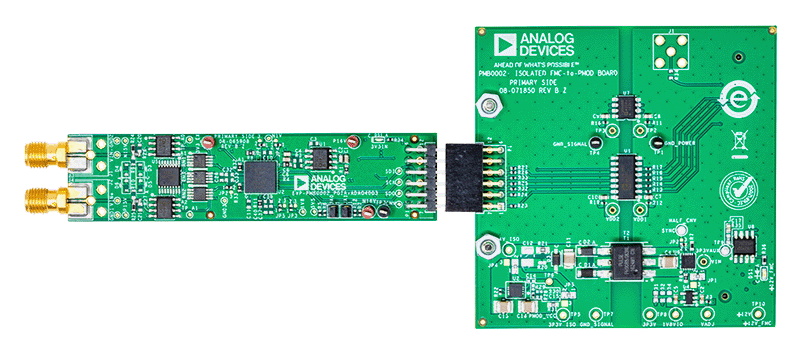

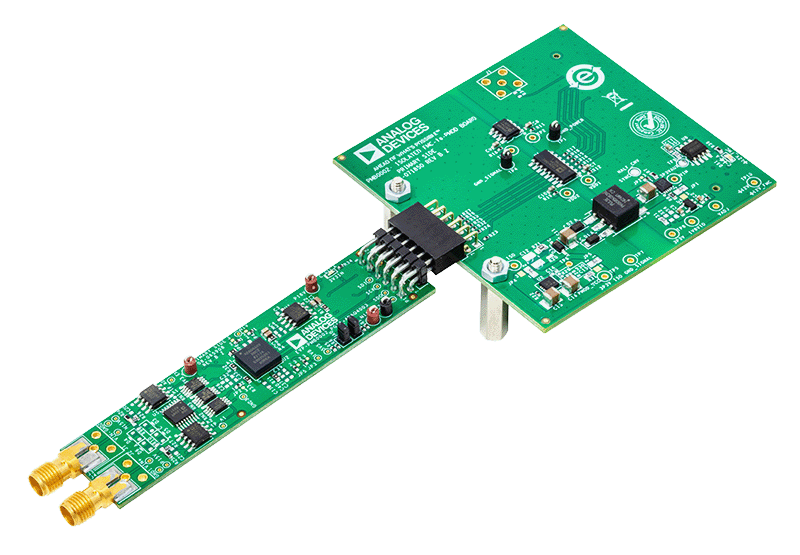

Single-Channel, Fully Isolated, Low Latency Data Acquisition System (DAQ)
特性和优点
- Fully Isolated PMOD-to-FMC interposer board
- Software programmable bipolar input ranges (±1.1 V to ±11.0 V)
- Allows single-ended and differential signals
- GΩ input impedance allows direct interface with sensors
- On-board 5 V reference and buffer
- Complete power management solution
- SPI-/QSPI-/MICROWIRE-/DSP-compatible serial interface
- PC software for control and data analysis of time and frequency domain
产品详情

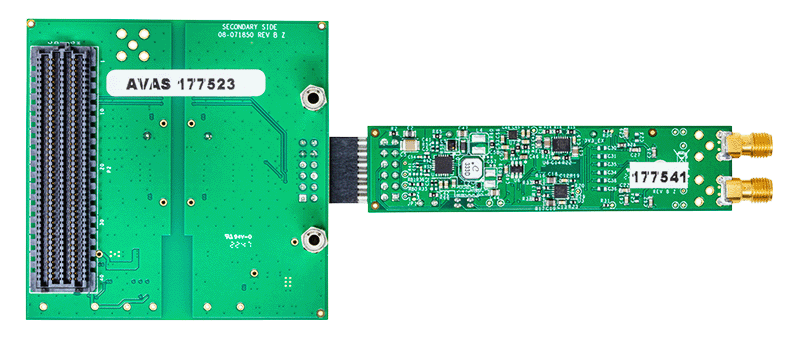

The ADSKPMB10-EV-FMCZ signal chain kit is a two-board solution, which consists of a Precision Medium Bandwidth Data Acquisition Solution on a PMOD form factor and a Fully Isolated PMOD-to-FMC interposer board.
The Precision Medium Bandwidth Data Acquisition Solution features a discrete programmable gain instrumentation amplifier (PGIA) that was built using a 30V, High Speed, Low Noise, Low Bias Current, JFET Operational Amplifier, the ADA4627-1, a Precision Quad Matched Resistor Network, the LT5400, a Low Capacitance, 4-Channel, ±15 V/+12 V iCMOS™ Multiplexer, the ADG1209 and the internal Fully Differential Amplifier (FDA) ADC driver of the ADAQ4003. The PGIA in thru front-end offers high input impedance that allows direct interface with a variety of sensors. A programmable gain is often needed to adapt the circuit to different input signal amplitudes—unipolar or bipolar and single-ended or differential with varying common-mode voltages. The PGIA works with the ADAQ4003, an 18-Bit, 2 MSPS, µModule® Data Acquisition Solution.
The Fully Isolated PMOD-to-FMC interposer board was designed using a Low Noise, 1A, 1MHz Push-Pull DC/DC Driver with Duty Cycle Control, the LT3999, a Robust 3.0kVrms Digital Isolators w/ Fail-Safe for the SPI lines and PGIA gain control pins, the ADuM152N and the ADuM120N, and a Low noise and ultra-low noise LDO regulators the ADP7105 and the ADP150N respectively.
APPLICATIONS
- Data acquisition and system monitoring
- Automated test equipment
- Instrumentation
- Medical equipment
资料
-
ADSKPMB10-EV-FMCZ User Guide
2023/6/1
软件



高速数据采集FMC板
特性和优点
- 提供两个ADC通道和两个DAC通道,具有完全的同步能力
- 尺寸兼容FMC
- 采用单个FMC连接器供电
产品详情
AD-FMCDAQ3-EBZ模块由AD9680(双通道、14位、1.25 GSPS、JESD204B ADC)、AD9152(双通道、16位、2.5 GSPS、JESD204B DAC)、AD9528时钟和电源管理组件组成。它通过FMC连接器和内部生成的载波平台提供时钟信号,包括完全自足的数据采集和信号合成原型制作平台。该模块采用FMC尺寸(84 mm × 69 mm),将宽带数据转换、时钟和电源结合在一起,非常接近用于系统原型开发和设计的实际软硬件,而信号链性能不受影响。
应用
- 电子测试与测量设备
- 通用软件无线电
- 雷达系统
- 超宽带卫星接收器
- 信号情报(SIGINT)
- 点对点通信系统
- DOCSIS 3.0 CMTS和HFC网络
- 多路输入/多路输出(MIMO)无线电
- 自动测试设备
资料
-
AD-FMCDAQ3-EBZ User Guide
2018/2/23
软件

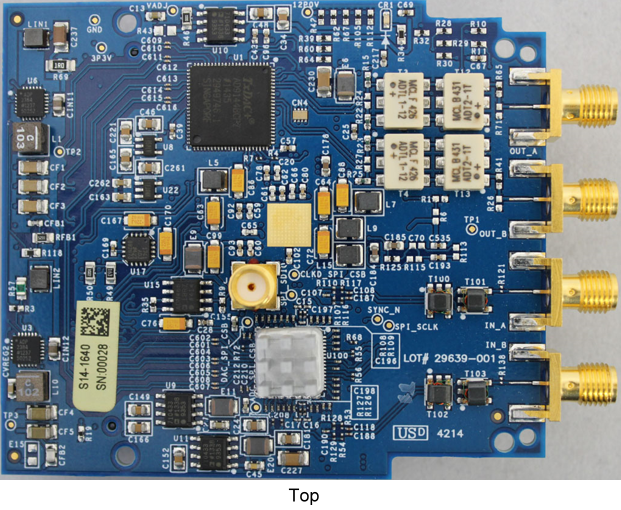

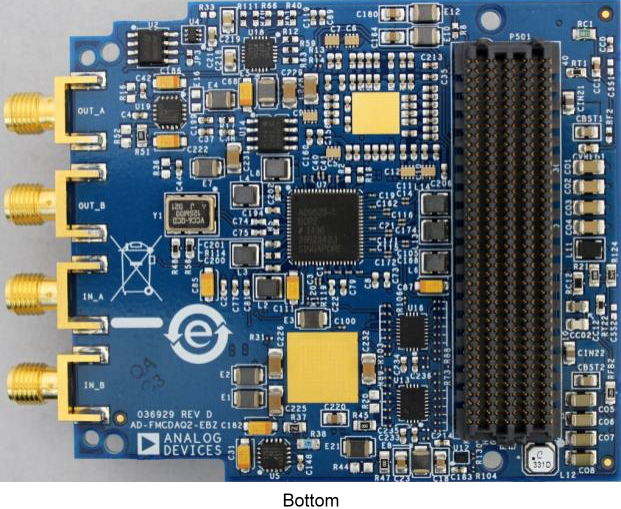

AD-FMCDAQ2-EBZ 评估板
特性和优点
- 包括原理图、布局、BOM、Gerber文件、HDL、Linux®驱动程序、IIO示波器、VisualANALOG
- 尺寸兼容FMC
- 通过FMC连接器供电
- 提供两个ADC通道和两个DAC通道,具有完全的同步能力
产品详情
AD-FMCDAQ2-EBZ模块由AD9680(双通道、14位、1.0 GSPS、JESD204B ADC)、AD9144(四通道、16位、2.8 GSPS、JESD204B DAC)、AD9523-1(14输出、1GHz时钟)和电源管理组件组成。 它通过FMC连接器和内部生成的载波平台提供时钟信号,包括完全自足的数据采集和信号合成原型制作平台。 该模块采用FMC尺寸(84 mm × 69 mm),将宽带数据转换、时钟和电源结合在一起,非常接近用于系统原型开发和设计的实际软硬件,而信号链性能不受影响。
应用
- 电子测试与测量设备
- 通用软件无线电
- 雷达系统
- 超宽带卫星接收机
- 点对点通信系统
资料
-
AD-FMCDAQ2-EBZ User Guide
0001/1/1
ADP150评估板
特性和优点
- 每个套件包括两种配置齐全且经过测试的评估板
- 每个套件都有全套IC电压选项
- 每个IC电压选项提供3个样片,采用抗静电袋独立包装
- 套件允许用户快速评估所有IC电压选项
- 每个产品系列只需订购一个套件
产品详情
该产品拥有特定电压的单独评估板,还包括一些特定的特性以及RedyKit™。RedyKit提供两种装配完善且经过测试的评估板,以及适用于IC调节器的全套产品(电压)选项,可以简化产品评估。套件中所有IC选项均分类存放,每个抗静电拉链袋上都清楚地印着ADI产品型号。
使用单个电压源、电压表、电流表和负载电阻,即可对线路和负载调节、压差以及接地电流进行简单的器件测量。
资料
-
UG-521: 评估CN-0285宽带Tx调制器解决方案
2013/3/7
-
Power Management RedyKit
2010/4/12
-
UG-289:用于ADP150 LDO的RedyKi
2011/6/17
-
ADP150 Regulator Fixed Voltage Linux Driver
2011/11/10

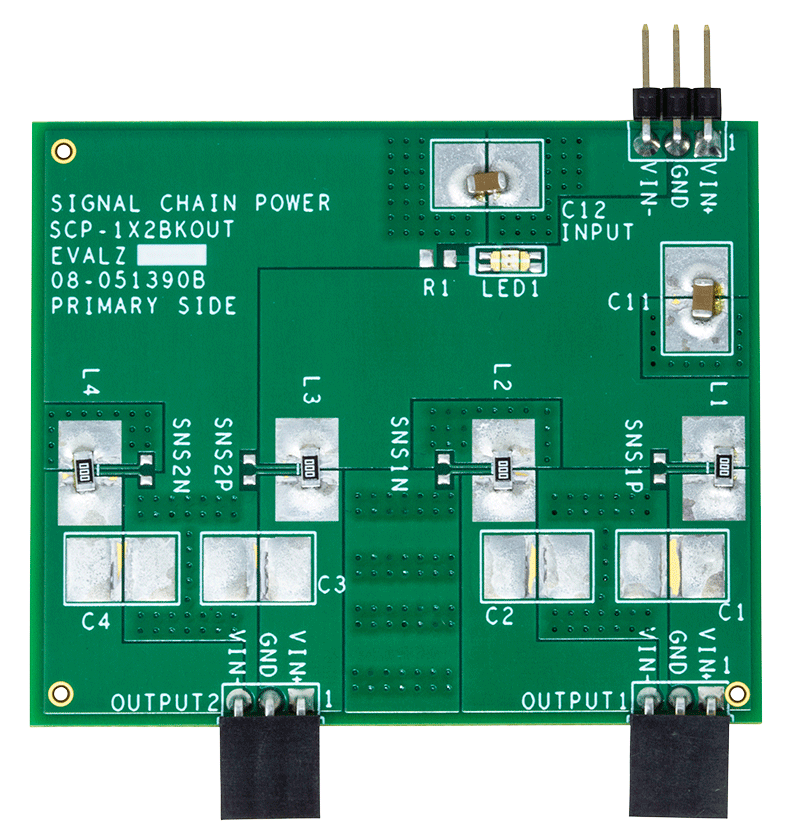

信号链电源连接硬件| 1 个输入-2 个输出并行分线板
产品详情

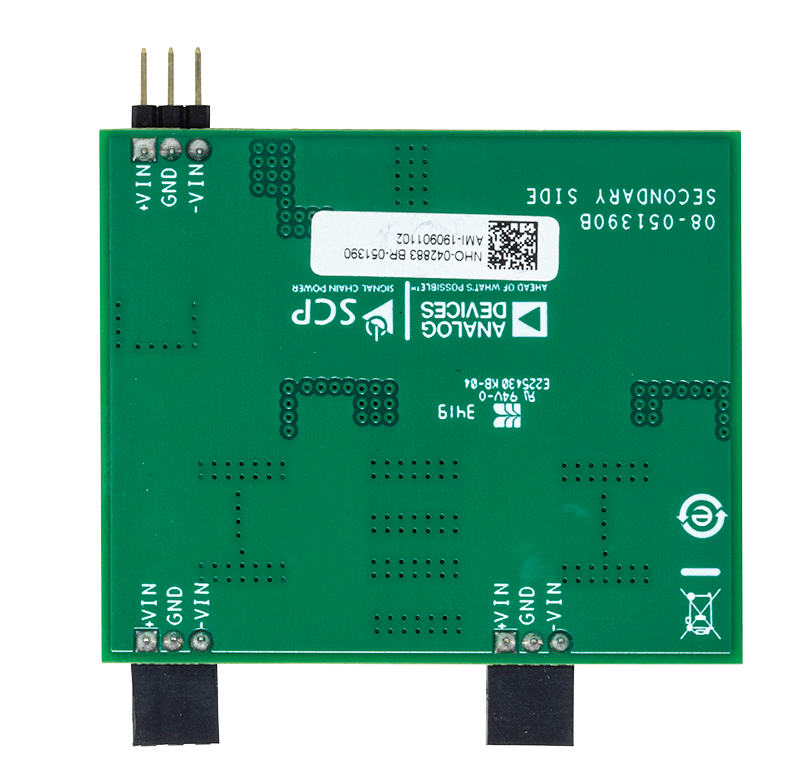

演示电路 SCP-1X2BKOUT-EVALZ 是配套的硬件工具,旨在将现有轨道扩展为信号链电源硬件评估矩阵中的两个部分。它具有一个 (1) 输入端口和两个 (2) 输出端口,以及无源滤波选项。
像信号链电源系列中的所有电路板一样,该板可轻松插入其他 SCP 板中,以形成完整的信号链电源系统,从而能够快速评估低功耗信号链。要评估该评估板,需要一些通用的 SCP 硬件,即:
- SCP-INPUT-EVALZ
- SCP-OUTPUT-EVALZ
- SCP-5X1-EVALZ
- SCP-FILTER-EVALZ
- SCP-1X5BKOUT-EVALZ
- SCP-THRUBRD-EVALZ
为了正确评估 SCP 系列演示板,您将需要 SCP Configurator 配套软件。SCP Configurator 可以帮助您为您的设计选择正确的电路板和拓扑。
资料
-
SCP-1X2BKOUT-EVALZ Demo Manual (Rev.0)
2020/12/16
-
SCP-1X2BKOUT-EVALZ - Design Files
2021/1/19
-
SCP-1X2BKOUT-EVALZ - Schematic
2021/1/19

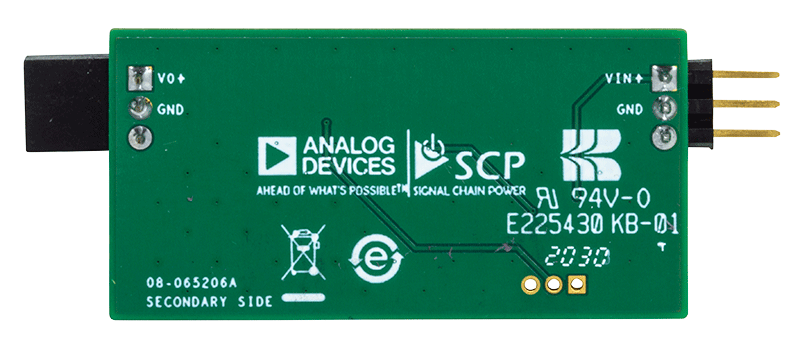

ADP150 信号链评估板 | 双升压/反相转换器
产品详情

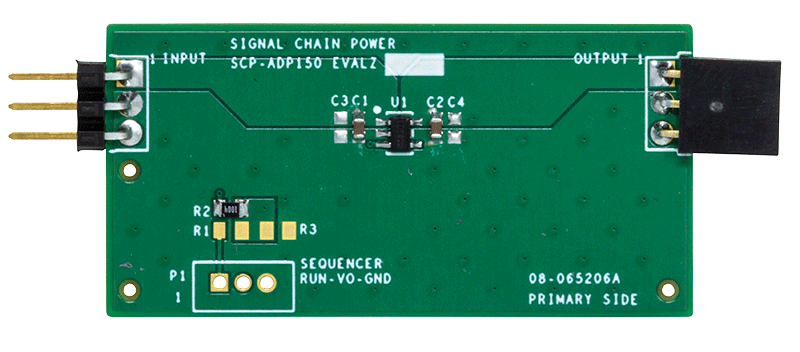

演示电路 SCP-ADP150-EVALZ 具有 ADP150,这是一款超低噪声(9μV)、低压差、线性稳压器,工作电压范围为 2.2V 至 5.5V,并提供高达 150mA 的输出电流。该板上安装了 ADP150AUJZ-3.3-R7 固定电压 IC。
像信号链电源系列中的所有电路板一样,该板可轻松插入其他 SCP 板中,以形成完整的信号链电源系统,从而能够快速评估低功耗信号链。要评估该评估板,需要一些通用的 SCP 硬件,即:
- SCP-INPUT-EVALZ
- SCP-OUTPUT-EVALZ
- SCP-FILTER-EVALZ
- SCP-THRUBRD-EVALZ
- SCP-1X2BKOUT-EVALZ
- SCP-1X5BKOUT-EVALZ
- SCP-5X1-EVALZ
为了正确评估 SCP 系列演示板,您将需要 SCP Configurator 配套软件。SCP Configurator 可以帮助您为您的设计选择正确的电路板和拓扑。
请注意,演示手册并未涵盖关于 ADP150 的操作和配置的重要细节。有关该套件的完整说明,请参考 ADP150 数据手册。
资料
-
SCP-ADP150-EVALZ Demo Manual (Rev.0)
2021/1/19
-
SCP-ADP150-EVALZ - Design Files
2021/1/19
-
SCP-ADP150-EVALZ Schematic
2021/1/19
参考电路

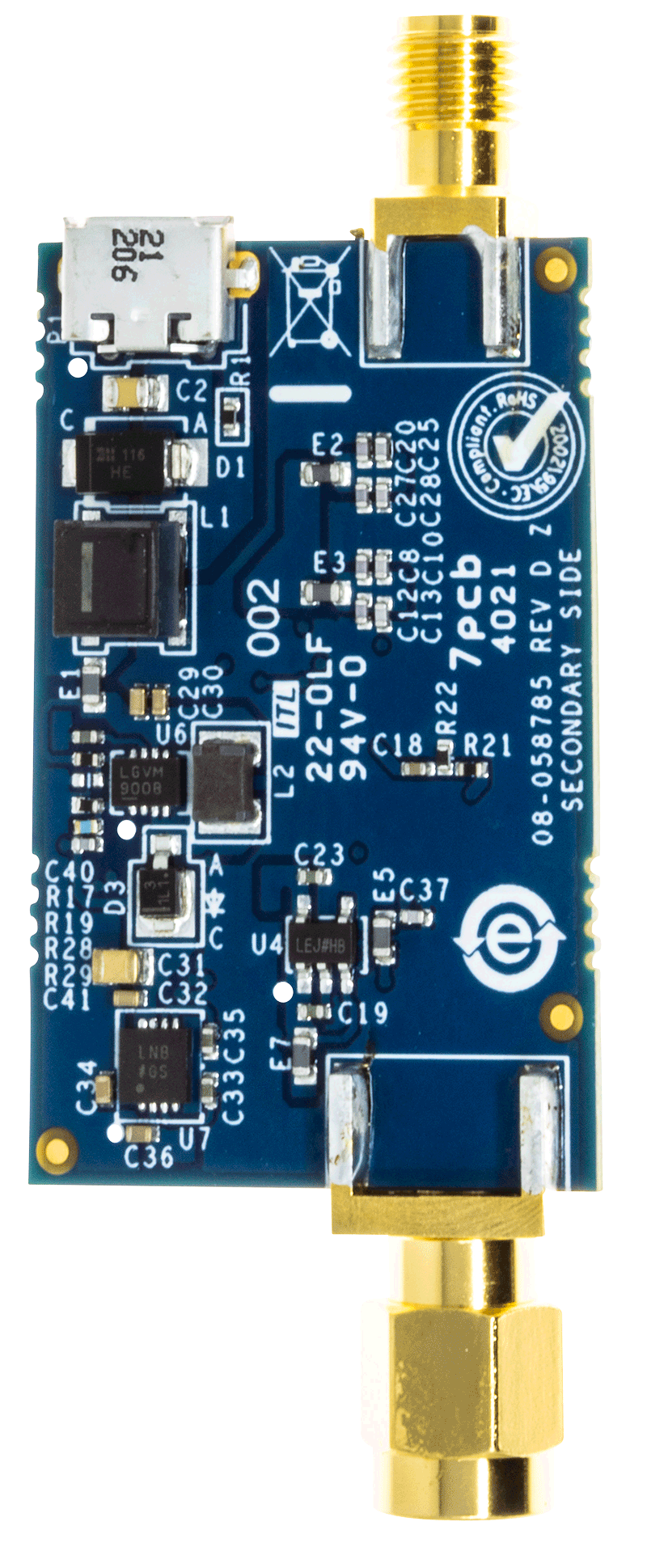

USB 供电的 5.8 GHz RF LNA 接收器,带输出功率保护功能
特性和优点
- 增益:23.5 dB
- 5.8 GHz优化LNA
- ISM工作频段
- USB供电
使用部分
设计和集成工具
-
Download Design Files
2.72 M
视频
-
VIDEO · 2022-01-24 01:01CN0534: USB Powered 5.8 GHz RF LNA w/ Output Power Protection

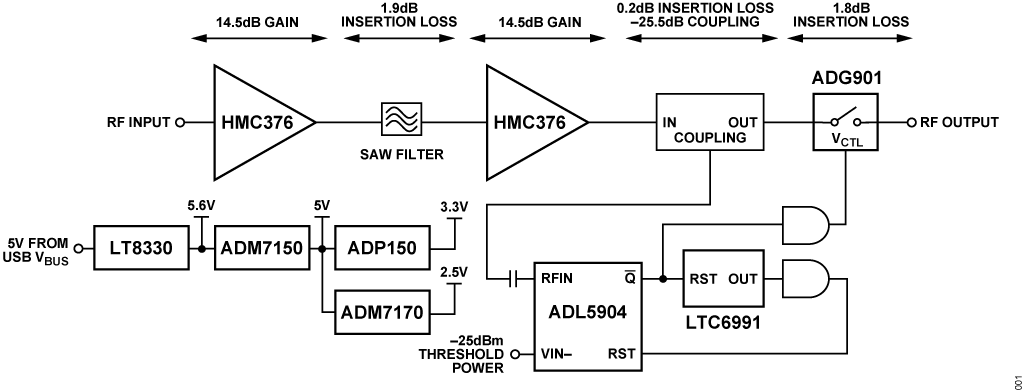

USB-Powered, 915 MHz RF Low Noise Amplifier Receiver with Overpower Protection Circuit
特性和优点
- +25 dB of Rx Signal Gain
- 50 ohm Input and Output Impedance
- Overvoltage Input Protection
- SMA Input and Output Connectors
- USB Powered
使用部分
设计和集成工具
-
CN0518 Design Files
8.21 M



单电源为28 V、高压锁相环(PLL)频率合成器供电
特性和优点
- 高压PLL频率合成器
- 单电源
- HV升压转换器
使用部分
设计和集成工具



利用LO二分频调制器构建宽带低EVM直接变频发射机
特性和优点
- 宽带直接变频发射机
- 可在69 MHz至2.2 GHz之间工作
使用部分
资料
设计和集成工具
-
CN0144 设计和集成文件
3 kB



使用LO二分频调制器的宽带低误差矢量幅度(EVM)直接变频发射机
特性和优点
- 直接变频发射机
- 低误差向量幅度
- 30MHz至2.2GHz RF输出
使用部分
资料
设计和集成工具
-
CN0311 设计和集成文件
1161 kB


宽带低误差矢量幅度(EVM)直接变频发射机
特性和优点
- 宽带直接变频发射机
- 500MHz至4.4GHz RF
- 低相位噪声
- 低误差向量幅度(EVM)
使用部分
资料
设计和集成工具
-
CN0285 设计和集成文件
2574 kB


利用低噪声LDO调节器ADP150为ADF4350 PLL和VCO供电,以降低相位噪声
特性和优点
- 工作频率范围:140 MHz至4.4 GHz
- 超低噪声调节器可实现优质系统相位噪声性能
使用部分
资料
设计和集成工具
-
CN0147 设计和集成文件
2 kB



宽带低EVM直接变频发射机
特性和优点
- 宽带直接变频发射机
- 可在500MHz至4.4GHz之间工作
- 出色的相位噪声减少了误差
使用部分
资料
设计和集成工具
-
CN0134 设计和集成文件
1168 kB



扩展高性能锁相环的低频范围
特性和优点
- 带扩展低频范围的锁相环
- LO低至10MHz,RF低至100MHz
- 低失真、低相位噪声
使用部分
资料
设计和集成工具
