RH3845MK

製造中

H3845 – 放射線耐性を強化した動作周波数を調整可能な高電圧同期整流式電流モード降圧コントローラ

データシート (Rev. B)
製品モデル
5
1Ku当たりの価格
最低価格：$1545.08
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • リニアテクノロジー認証のMIL-PRF-38535クラスVフローに適合した工程で加工
  • 高電圧動作： 最大60V
    • 30Vを超えるアプリケーションでは、以下の「放射レポート」セクションに示されている公開済みシングル・イベント・レポートをご確認いただくことを推奨します。
  • 出力電圧： 最大36V
  • 最大600kHzで同期可能
  • 調整可能な固定周波数： 100kHz～500kHz
  • シャットダウン時の電源電流：100μA
  • 大型のパワーMOSFETを駆動可能
  • 短絡保護およびソフトスタート
  • 放射線性能

放射線性能
  • トータル・イオン・ドーズ（TID）耐性、TM1019.8、MIL-STD-883準拠：
    • 200kRad (Si)、条件Aによる、50Rad(Si)/秒
    • 100kRad (Si)、条件Dによる、10mRad(Si)/秒
    • ELDRS：100kRad(Si)に合格
  • はじき出し損傷欠陥（DDD）： 最大1E12 Neutrons/cm2
  •  シングル・イベント・トランジェント（SET）、シングル・イベント・アプセット（SEU）、シングル・イベント・ラッチアップ（SEL）の各テストを ケース温度100°Cでリニア・エナジー・トランスファ（LET）117.6 MeV.cm2/mgまで実施
RH3845MK
H3845 – 放射線耐性を強化した動作周波数を調整可能な高電圧同期整流式電流モード降圧コントローラ

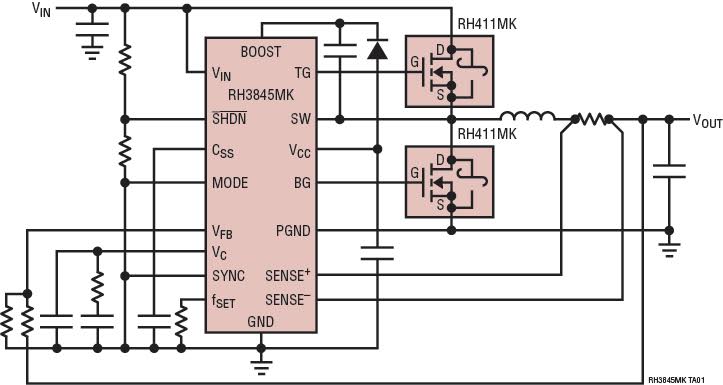

RH3845 Typ image
