MAX6133

製造中

3ppm/℃、低電力、低ドロップアウト電圧リファレンス

3ppm/℃ドリフトを備えた低電力、低ドロップアウト電圧リファレンス、小型µMAX®パッケージ

データシート (Rev. 2)
製品モデル
18
1Ku当たりの価格
最低価格：$4.97
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 低温度係数
    • 3ppm/℃ (max)、SO
    • 5ppm/℃ (max)、µMAX
  • 小型5mm x 3mm µMAXパッケージ
  • 低ドロップアウト：200mV (max)
  • 低自己消費電流：40µA
  • 初期精度：±0.04% (max)
  • 低ノイズ：16µVP-P (0.1Hz～10Hz) (出力2.5V)
  • 出力ソース電流能力：15mA
  • 広い電源電圧範囲：2.7V～12.6V
  • 優れたライン(30µV/V、max)およびロード(0.05mV/mA、max)レギュレーション
MAX6133
3ppm/℃、低電力、低ドロップアウト電圧リファレンス
MAX6133：標準動作回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

デザイン・ノート 1

技術記事 3

さらに詳しく
myAnalogに追加

Add media to the Resources section of myAnalog, to an existing project or to a new project.

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
電圧リファレンス 2
MAX6126
製造中 Ultra-High-Precision, Ultra-Low-Noise, Series Voltage Reference
MAX6033
製造中 高精度、低ドロップアウトSOT23シリーズ電圧リファレンス
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTpowerCAD

次のデバイス用の設計ツールがLTpowerCADでご使用になれます。

ソフトウェア開発 1

リファレンス・デザイン

MAXREFDES15
MAXREFDES15

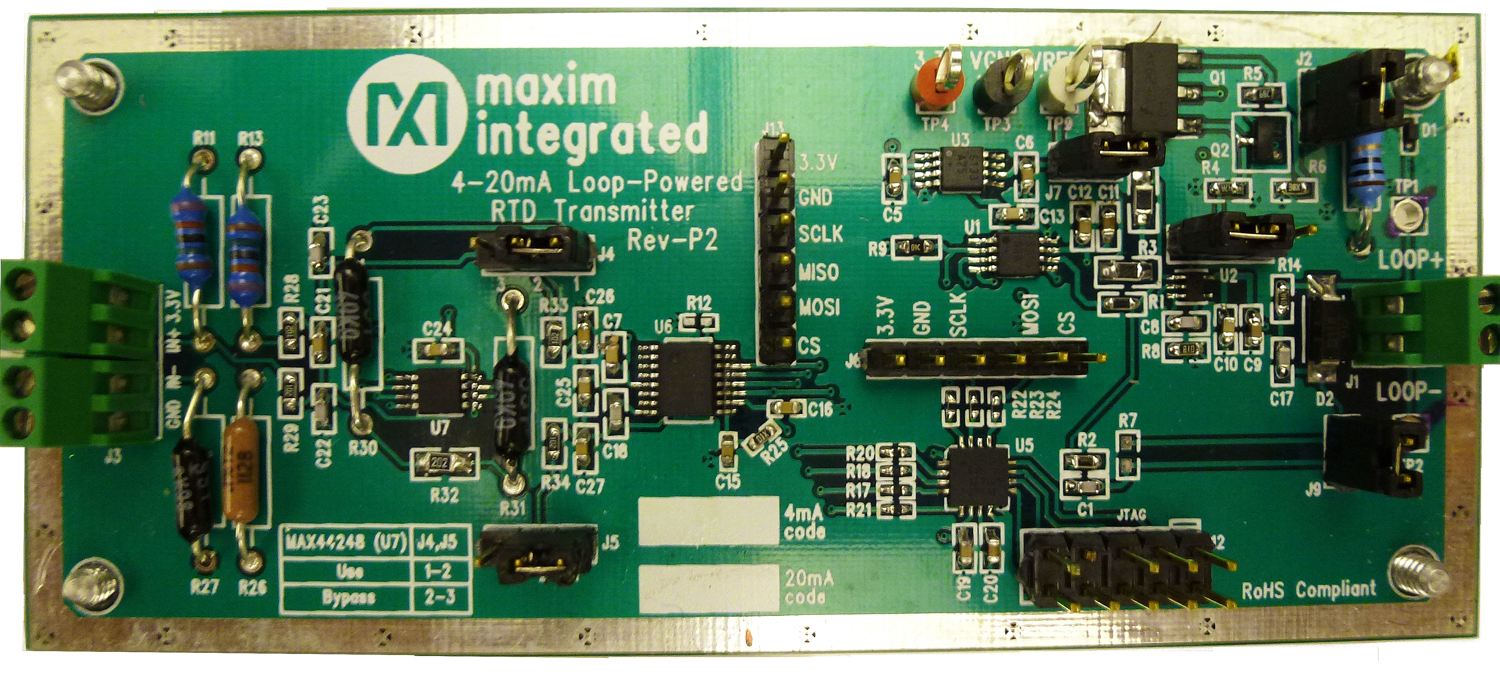

MAXREFDES15 Circuits from the Lab®
