MAX17571

新規設計に推奨

4V～60V、1.5A、高効率、同期整流式降圧DC/DCコンバータ

データシート (Rev. 0)
製品モデル
2
1Ku当たりの価格
最低価格：$1.48
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 外付け部品と総コストを削減
    • ショットキーなしで同期動作を実現
    • 内部補償
    • オール・セラミック・コンデンサ、コンパクトなレイアウト
  • DC/DCレギュレータの必要在庫数を削減
    • 広い入力電圧範囲：4V～60V
    • 出力電圧を0.9VからVINの90%までの範囲で調整可能
    • 外部クロック同期により400kHz～2.2MHzの範囲でスイッチング周波数を調整可能
  • 消費電力を低減
    • ピーク効率：94%
    • 外部バイアス入力による効率の向上
    • シャットダウン電流：4.65μA
  • 過酷な産業環境でも高い信頼性で動作
    • ヒカップ・モード過負荷保護を内蔵
    • 出力電圧の監視とRESET機能を内蔵
    • 調整可能なソフトスタート
    • 設定可能なEN/UVLO閾値
    • プリバイアスされた出力電圧までの単調スタートアップ
    • 過熱保護
    • CISPR 32クラスB準拠
MAX17571
4V～60V、1.5A、高効率、同期整流式降圧DC/DCコンバータ

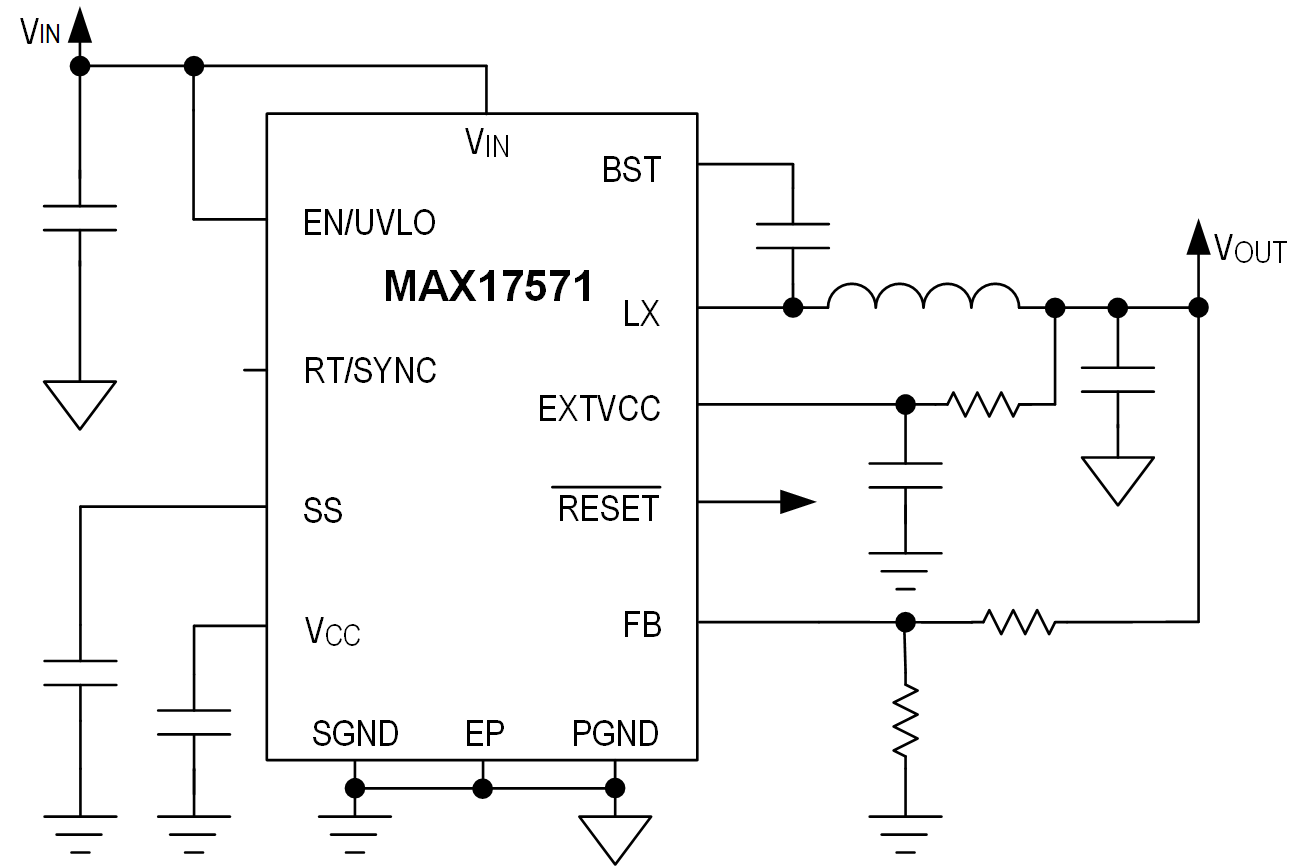

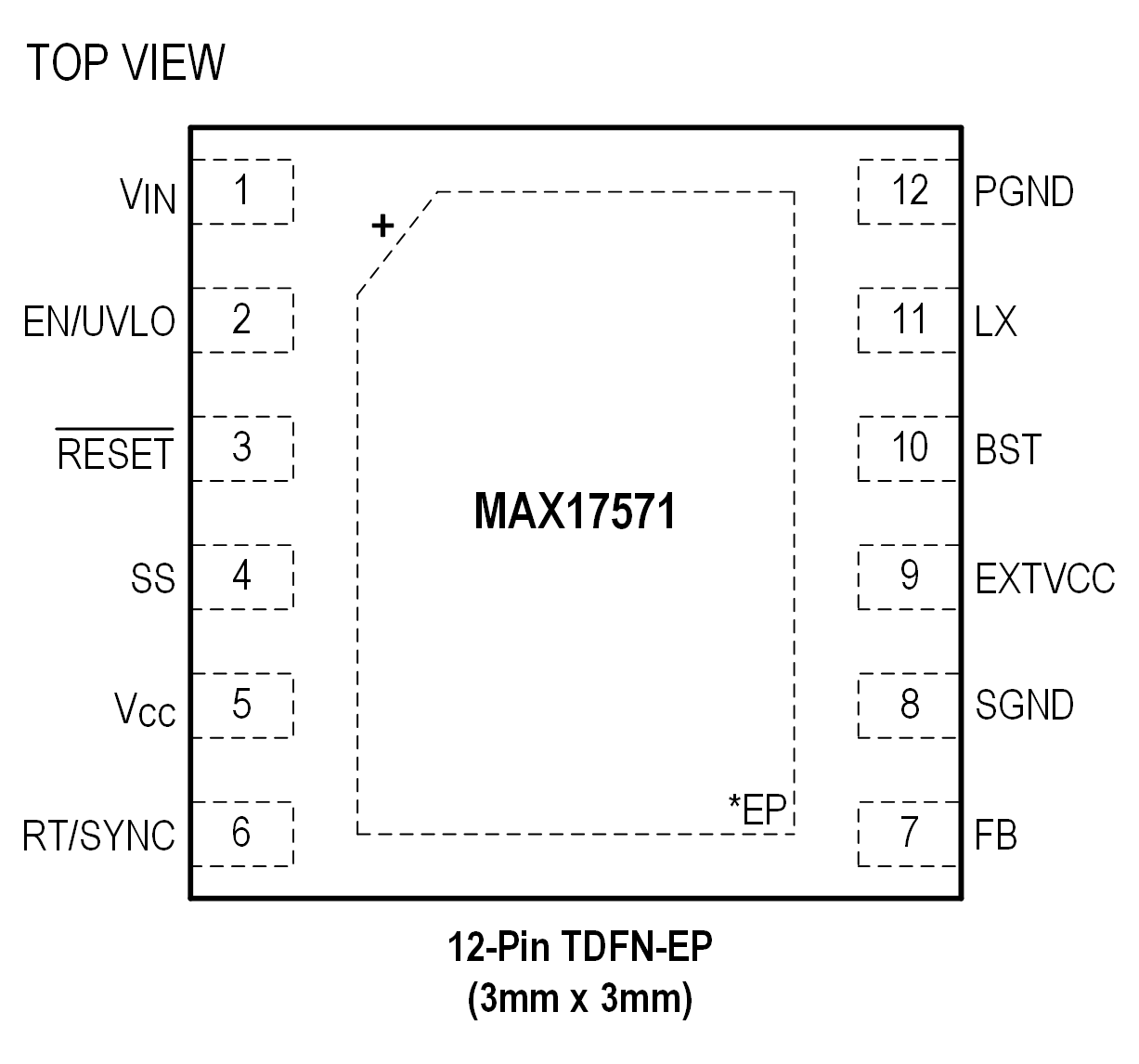

MAX17571 Simplified Application Diagram MAX17571 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

さらに詳しく
myAnalogに追加

Add media to the Resources section of myAnalog, to an existing project or to a new project.

新規プロジェクトを作成

ツールおよびシミュレーション

EE-Sim® パワー・ツール 1

EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。

EE-Simを今すぐ開始

評価用キット

eval board
schematic 1
MAX17571A/B EVKIT

評価対象：5Vおよび3.3V出力電圧アプリケーション内のMAX17571

今すぐ購入 詳細を表示

機能と利点

  • 広い入力範囲にわたって動作
    • MAX17571EVKITA#：VOUT1 = 3.3V
      • IOUT1 = 1.5A、VIN1範囲 = 4.7V～60V
      • IOUT1 = 0.6A、VIN1範囲 = 4V～60V
    • MAX17571EVKITB#：VOUT2 = 5V
      • IOUT2 = 1.5A、VIN2範囲 = 6.5V～60V
      • IOUT2 = 0.25A、VIN2範囲 = 5.5V～60V
  • イネーブル／UVLO入力、抵抗により設定可能なUVLO閾値
  • 調整可能なソフトスタート時間
  • 外部電源へのプルアップ抵抗を備えたRESET出力
  • 外部クロック同期
  • 過電流および過熱からの保護
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • CISPR 32（EN55032）クラスBの伝導エミッションと放射エミッションに準拠

製品詳細

MAX17571評価用キット（EVキット）は、高電圧Himalaya同期整流式DC/DCコンバータMAX17571の評価を目的としており、実績のある設計となっています。

このEVキットは、500kHzのスイッチング周波数で動作する3.3V（VOUT1）および5V（VOUT2）出力電圧アプリケーション回路で構成されています。3.3Vアプリケーション回路は、4.7V～60Vの入力電圧範囲内で最大1.5Aの負荷電流を供給します。5Vアプリケーション回路は、6.5V～60Vの入力電圧範囲内で最大1.5Aの負荷電流を供給します。このEVキットは、3.3Vアプリケーション回路の4V入力電源から0.6A、5Vアプリケーション回路の5.5V入力電源から0.25Aの負荷電流を供給することもできます。

EVキットの各アプリケーション回路には、調整可能な入力低電圧ロックアウト（UVLO）、調整可能なソフトスタート、オープンドレインRESET信号、外部クロック同期機能が備わっています。このEVキットは、伝導性および放射性の電磁干渉（EMI）と熱性能の観点から最適化されたレイアウト例としても参考になります。詳細については、MAX17571 ICのデータシートの「製品のハイライト」セクションを参照してください。
MAX17571A/B EVKIT
評価対象：5Vおよび3.3V出力電圧アプリケーション内のMAX17571

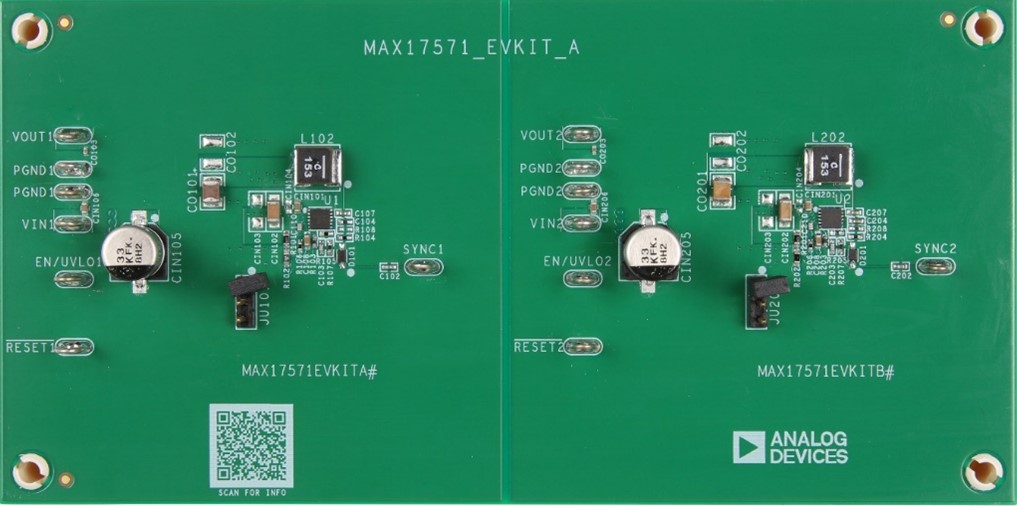

MAX7571EVKIT Board Photo
