LTC3306
LTC3306
新規設計に推奨1.75A同期整流式降圧レギュレータ(1.6mm × 1mm WLCSP)
- 製品モデル
- 4
- 1Ku当たりの価格
- 最低価格:$0.76
Viewing:
製品の詳細
- VOUT範囲:0.5V~3.65V
- スイッチング周波数:2MHz
- 低リップルのBurst Mode®または強制連続モードの動作

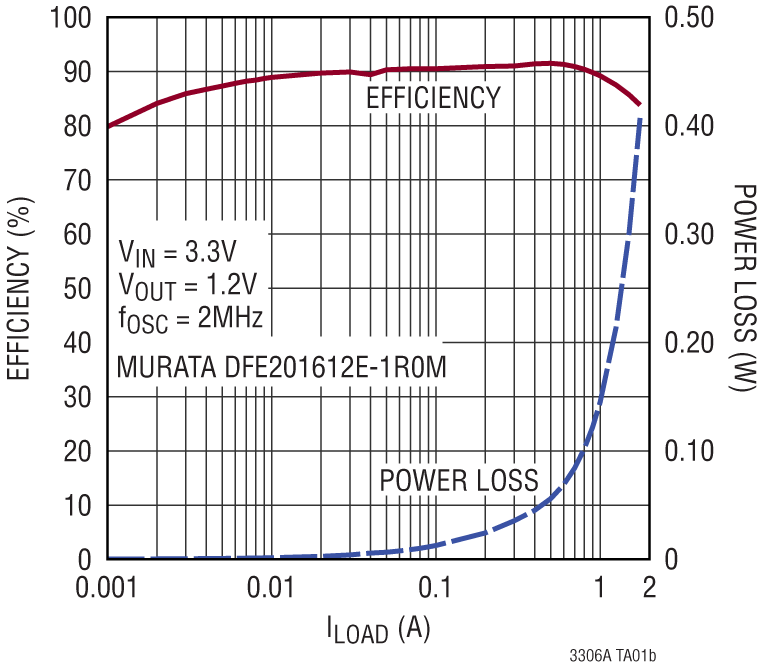

- 高効率:30mΩのNMOS、100mΩのPMOS
- ピーク電流モードの制御
- 最小オン時間:22ns
- 広帯域幅、高速過渡応答
- 過負荷によるインダクタの飽和状態に対する耐性を確保
- VIN範囲:2.25V~5.5V
- VOUT精度:±1.0%
- 高精度な400mVのイネーブル閾値
- 低シャットダウン電流(1μA)
- 内部補償
- 内部ソフトスタート
- パワー・グッド出力
- 小型WLCSPパッケージとわずかな小型外付け部品により、ソリューション全体のサイズは9mm2

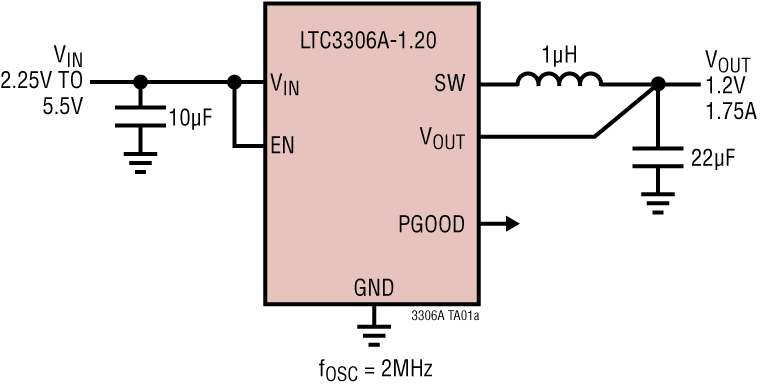

LTC3306は、超小型で高効率かつ低ノイズのモノリシック同期整流式降圧DC/DCコンバータです。2.25V~5.5Vの入力電源で最大1.75Aの平均出力電流を得ることができます。このレギュレータは、2MHzのスイッチング周波数と22nsの最小オン時間で固定周波数のピーク電流モード制御を使用し、極めて小さいソリューション・サイズで高速過渡応答と高精度レギュレーションを実現します。
LTC3306は、低ノイズ向けの強制連続モード、または軽負荷時に高効率が得られる低リップルのBurst Modeで動作します。
LTC3306では、外付け抵抗を使用して出力電圧を設定するか、または500mV~3.65Vの固定出力電圧(50mV刻み)を選択できます。また、100%のデューティ・サイクル動作により、ドロップアウト電圧を低く抑えることができます。
その他、高精度PGOOD出力、高精度イネーブル閾値、出力過電圧保護、サーマル・シャットダウン、出力短絡保護などの機能を内蔵しています。このデバイスは、6ピンの1.6mm × 1mm、0.5mmピッチのWLCSPパッケージを採用しています。
アプリケーション
- 汎用、産業用、GSM電源
- 分散型DC電源システム(POL)
- FPGA、ASIC、μPコア電源
ドキュメント
データシート 2
ユーザ・ガイド 1

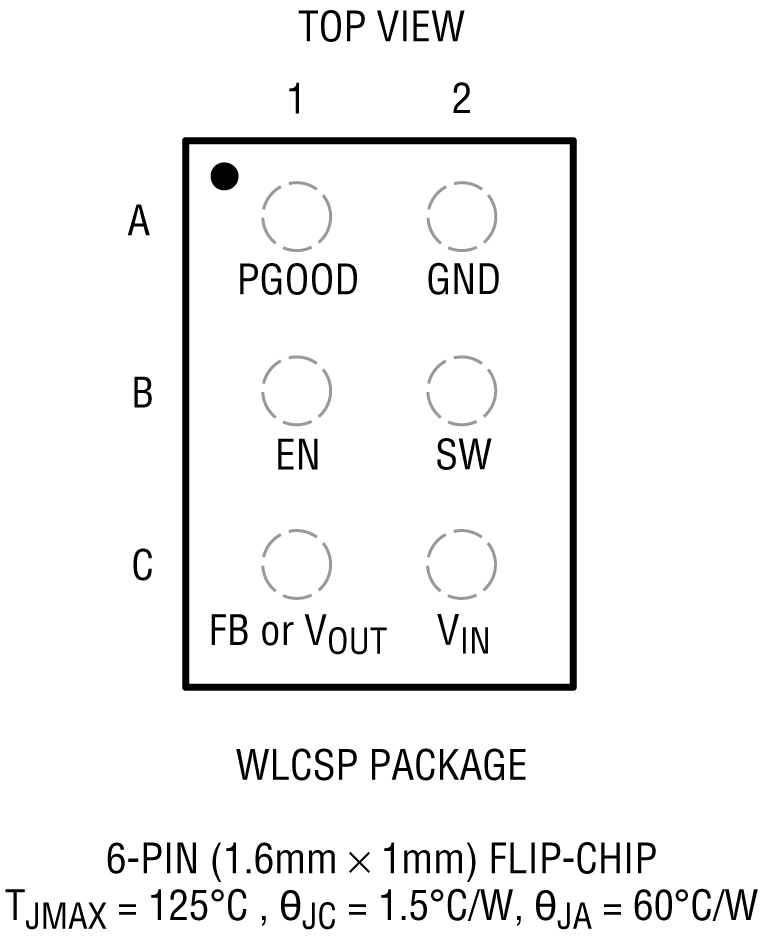

製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LTC3306AACBZ-1.2-R7 | CHIPS W/SOLDER BUMPS/WLCSP | ||
LTC3306AACBZ-R7 | 6-ball WLCSP (1.03 mm x 1.64 mm x 0.60 mm) | ||
LTC3306CACBZ-1.2-R7 | CHIPS W/SOLDER BUMPS/WLCSP | ||
LTC3306CACBZ-R7 | 6-ball WLCSP (1.03 mm x 1.64 mm x 0.60 mm) |
これは最新改訂バージョンのデータシートです。
ツールおよびシミュレーション
LTspice 1
下記製品はLTspiceで使用することが出来ます。:
- LTC3306A
- LTC3306C
LTpowerCAD 1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

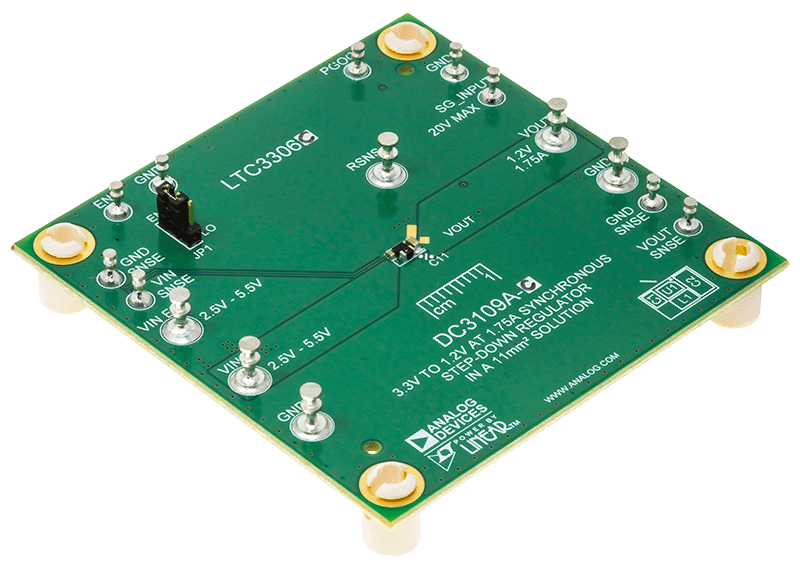

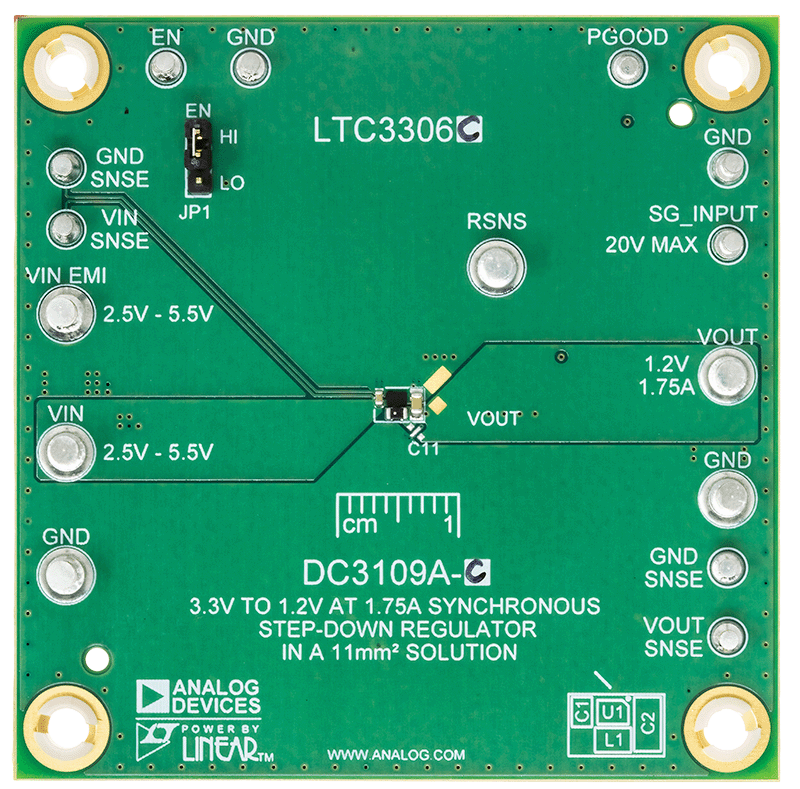

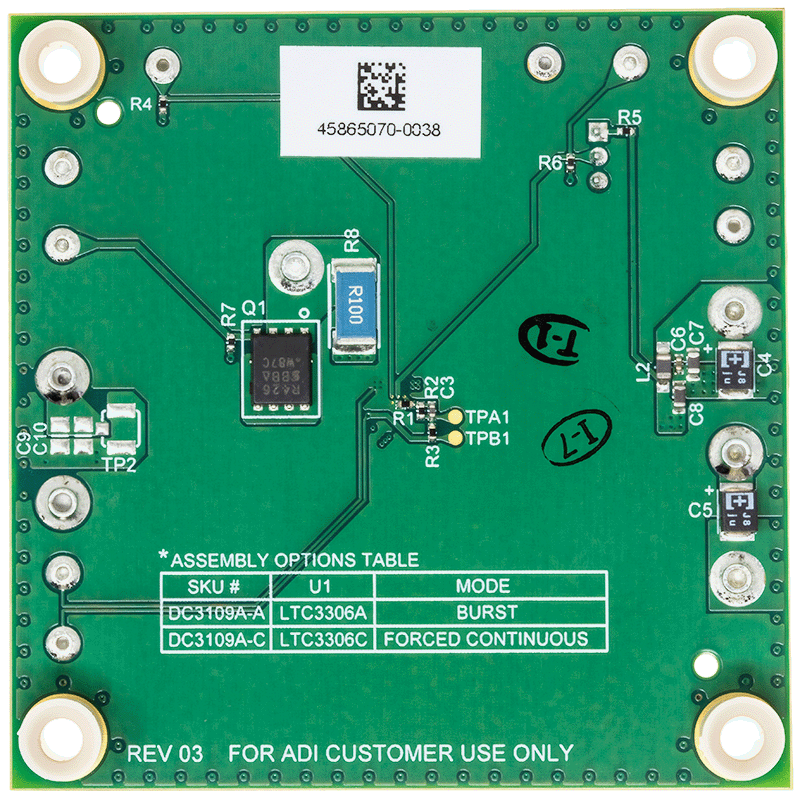

評価用キット
