LT8210-1

新規設計に推奨

100V VINおよびVOUTの同期4スイッチ多相昇降圧DC/DCコントローラ

利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

Viewing:

製品の詳細

  • 内蔵多相電流共有
  • 99.9%効率の18μAパススルー・モードIQ
  • パススルーまたは固定出力CCM、DCM動作
  • プログラム可能な非スイッチングパススルーウィンドウ
  • VIN範囲:2.8V~100V(起動時は4.5V)
  • VOUT範囲:1V~100V
  • -40Vまでの逆入力保護機能
  • ±2%の出力電圧精度(–40°C~125°C)
  • プログラマブルな電流制限
  • 10VクワッドNチャンネルMOSFETゲート・ドライバ
  • ±20% サイクルごとのインダクタ電流制限
  • 降圧または昇圧時に上側MOSFETのリフレッシュ・ノイズなし
  • 固定/位相ロック可能な周波数:80kHz~400kHz
  • スペクトラム拡散周波数変調によるEMIの低減
  • パワーグッド出力電圧/過電流モニタ
  • 40ピン(6mm x 6mm)QFNパッケージで提供
LT8210-1
100V VINおよびVOUTの同期4スイッチ多相昇降圧DC/DCコントローラ

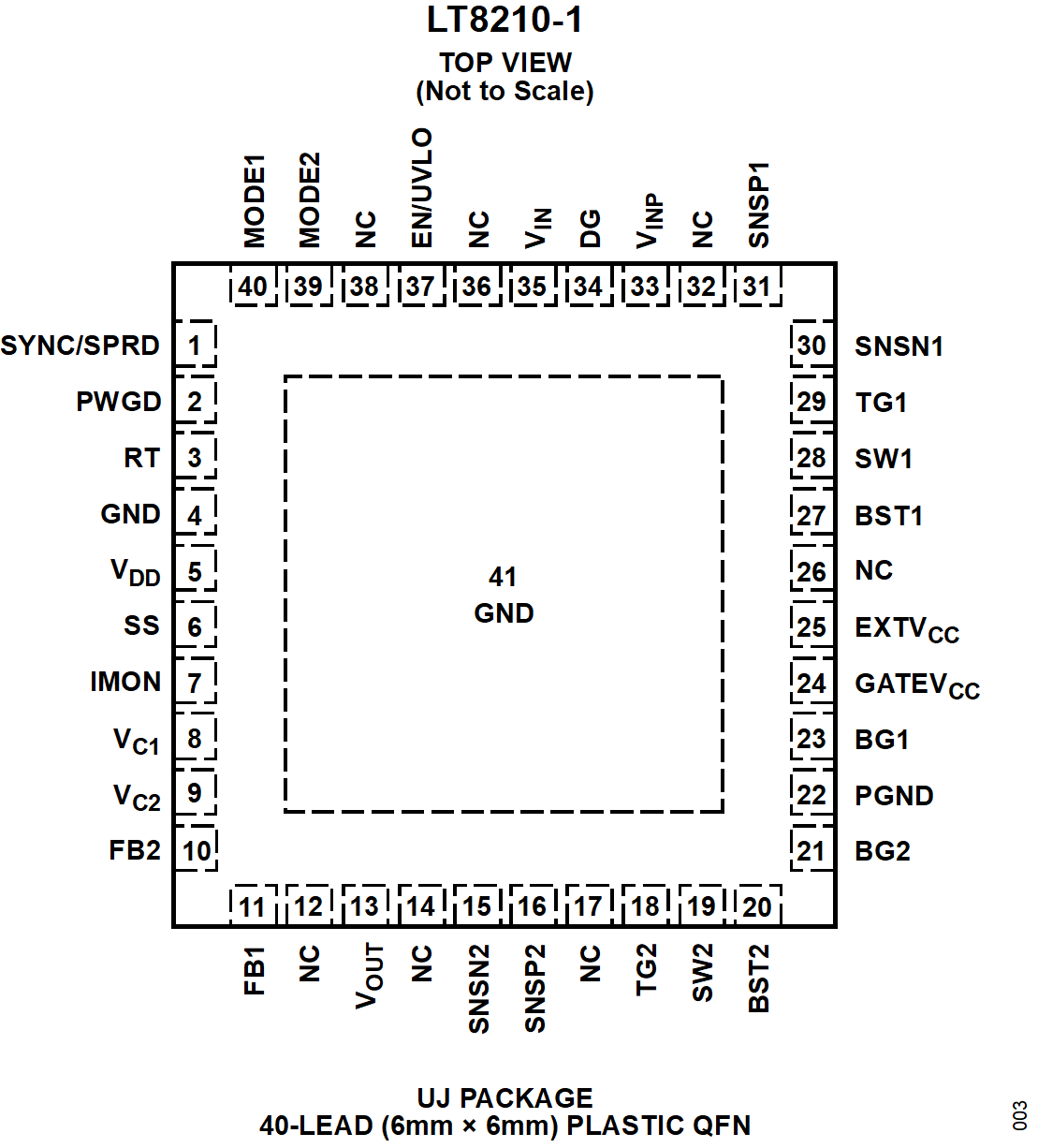

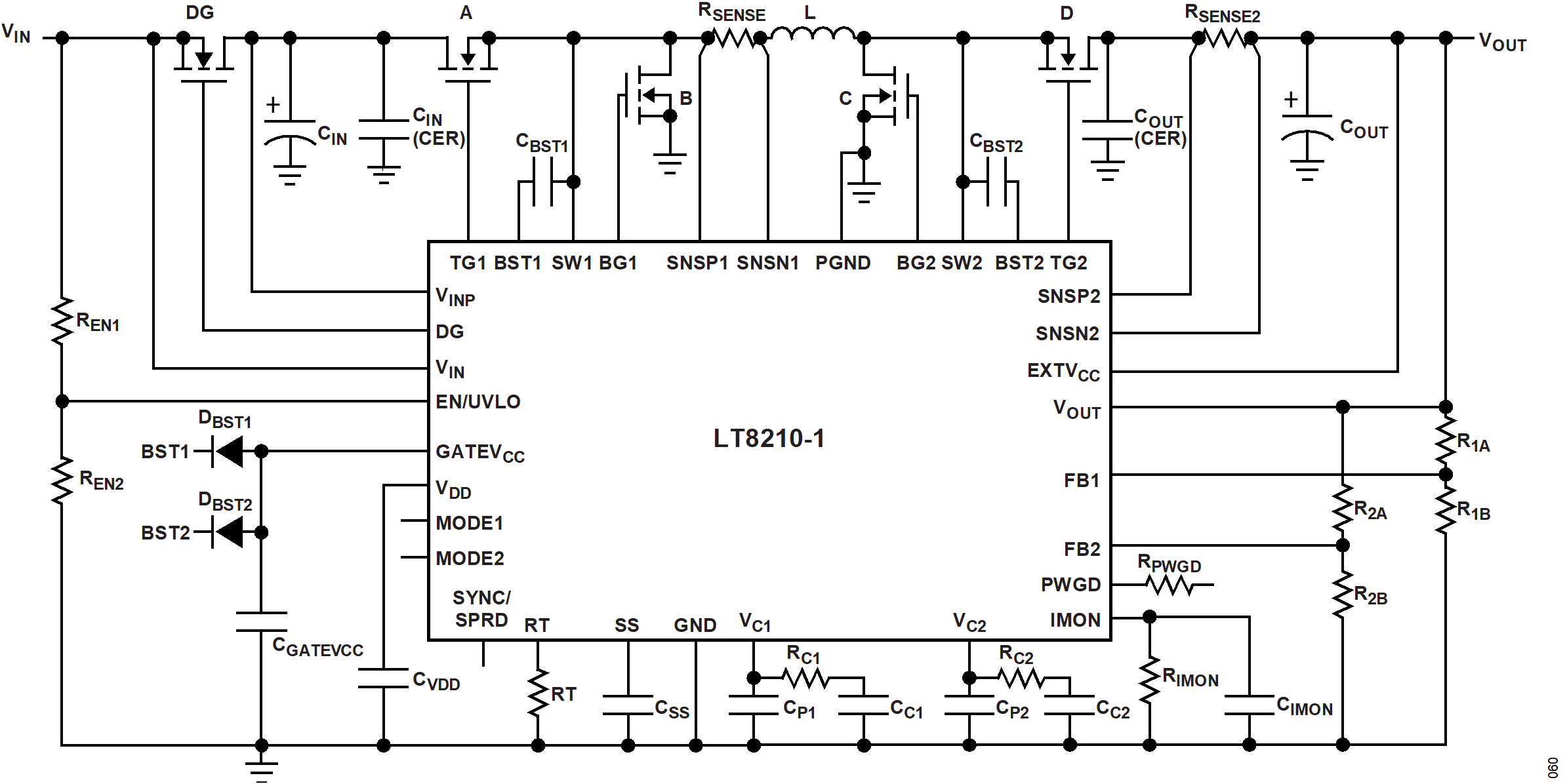

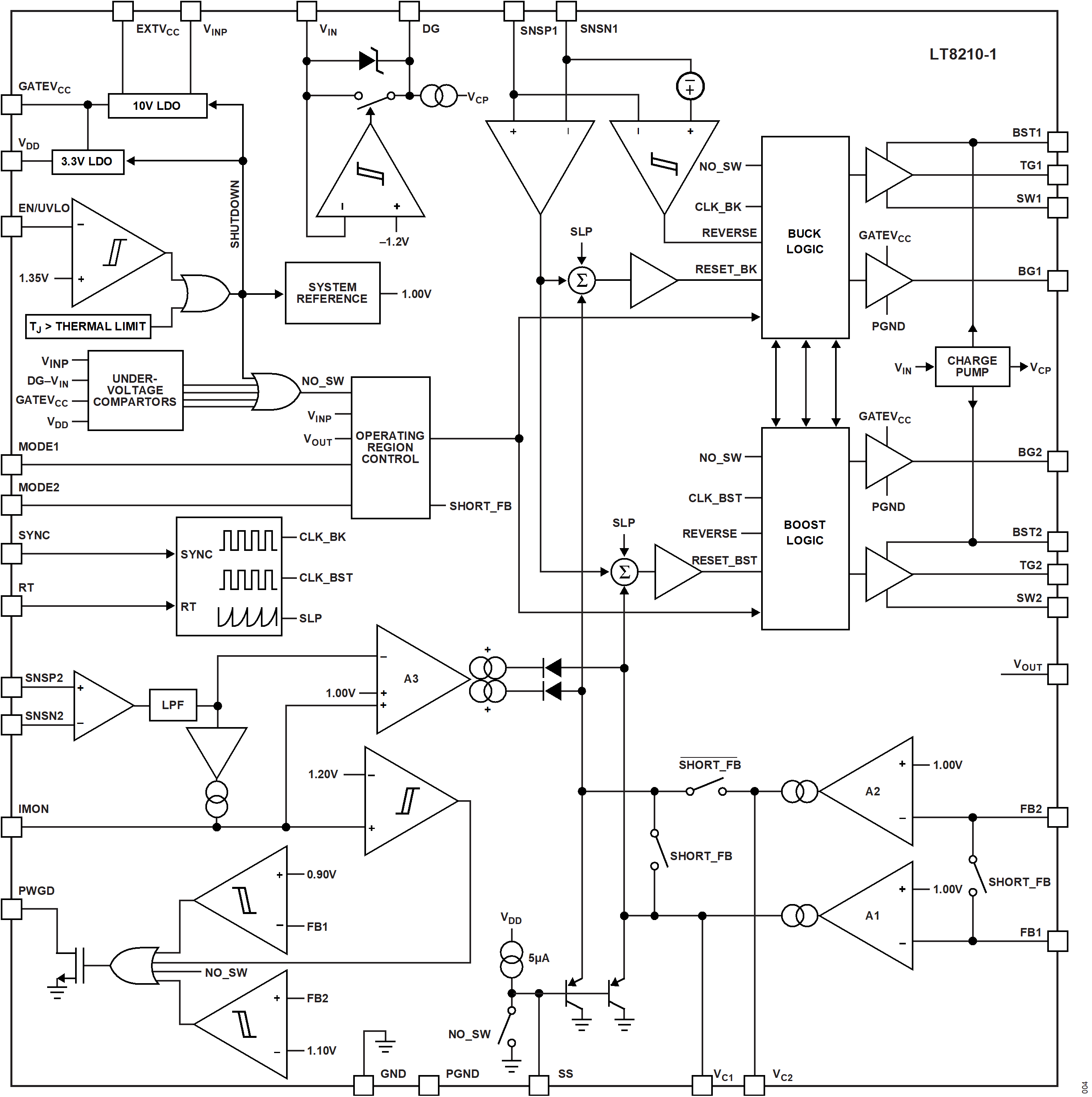

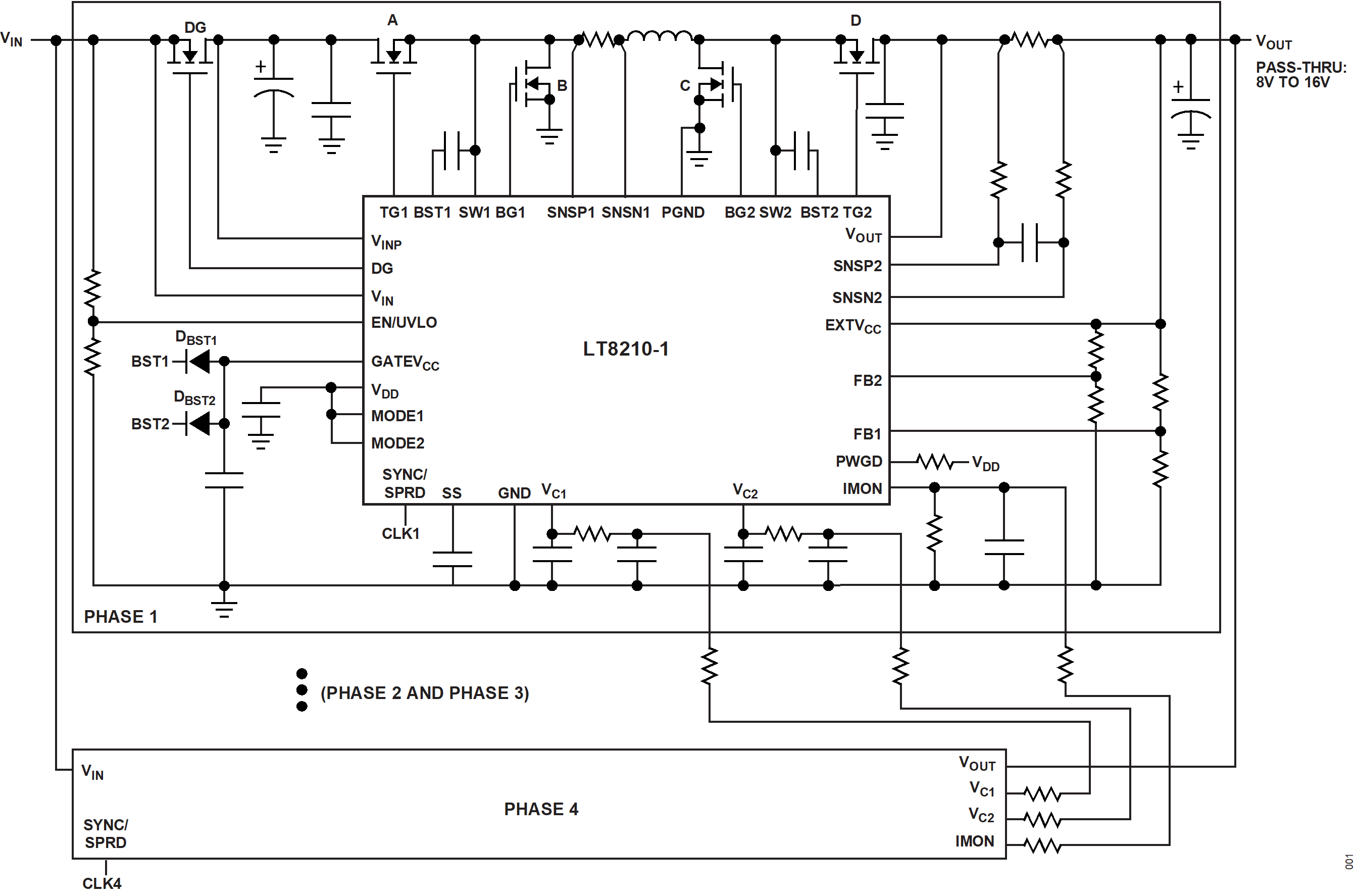

LT8210-1 Block Diagram LT8210-1 Applications Circuit LT8210-1 Typical Application LT8210-1 Pin Configuration
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存/新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1


下記製品はLTspiceで使用することが出来ます。:

  • LT8210
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。




評価用キット

eval board
EVAL-LT8210-1-AZ

100V VINおよびVOUTの同期4スイッチ多相昇降圧DC/DCコントローラ

機能と利点

  • 多相電流分担機能を内蔵
    • リーダーレス設計
  • パススルーまたは固定出力CCM、DCM動作
  • プログラム可能な非スイッチング・パススルー・ウィンドウ
  • VIN範囲:2.8V~100V(起動時は4.5V)
  • VOUT範囲:1V~100V
  • -40Vまでの逆入力保護機能
  • プログラム可能な電流制限
  • 降圧または昇圧時に上側MOSFETのリフレッシュ・ノイズなし
  • 固定/フェーズロック可能な周波数:80kHz~400kHz
  • 40ピン(6mm x 6mm)QFNで提供

製品詳細

評価用回路EVAL-LT8210-1-AZは、パススルー・モードを備えた高電圧、高効率の同期4スイッチ多相昇降圧DC/DCコンバータです。この回路は36V~56Vの出力を生成し、26V~80Vの入力電圧範囲で最大20Aの負荷電流を供給できます。この評価回路には、多相構成で動作する4つのLT8210-1コントローラが搭載されており、リーダーレス閉ループ電流分担によって位相ごとの電流バランスが調整されます。

EVAL-LT8210-1-AZは、3つのモード(連続導通モード(CCM)、不連続導通モード(DCM)、パススルー・モード)で動作します。MODE1とMODE2のヘッダー・ピンを使用して、目的のモードを選択します。このボードは205kHzのスイッチング周波数で動作し、外部で同期されます。ボード上のすべての部品は、この周波数で最大限の効率が得られるように選択されています。この回路基板には、–40Vまでの逆入力保護も実装されています。

LT8210-1のデータシートには、この部品の特徴、動作、およびアプリケーションの詳細が記載されています。このユーザ・ガイドと併せて、LT8210-1のデータシートも参照してください。

この回路ボードの設計ファイルが提供されています。

EVAL-LT8210-1-AZ
100V VINおよびVOUTの同期4スイッチ多相昇降圧DC/DCコントローラ

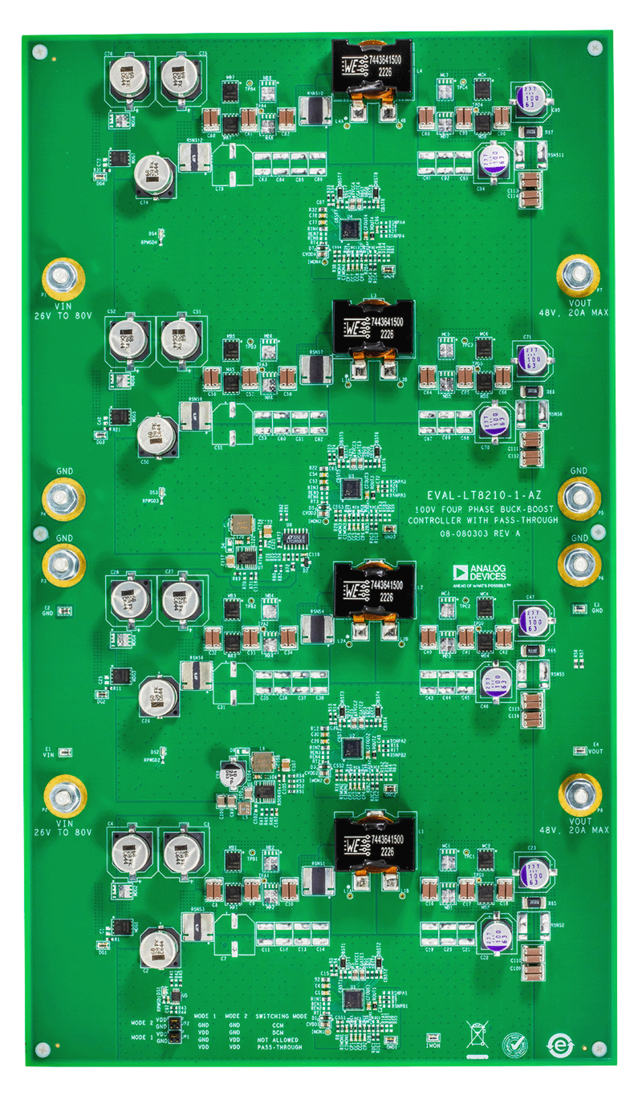

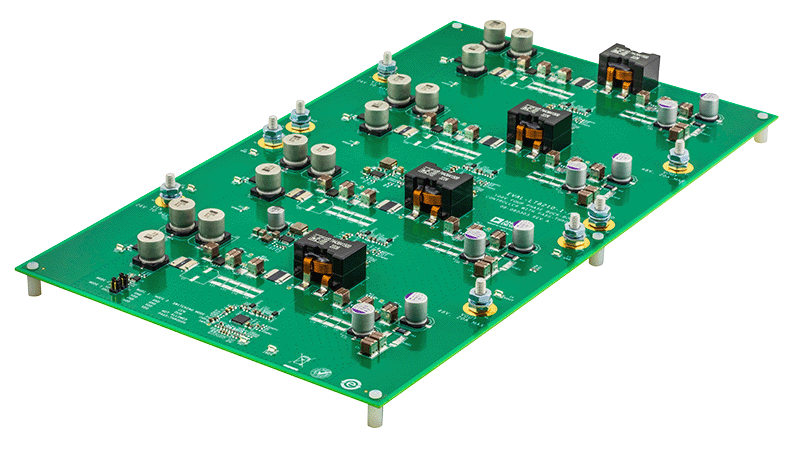

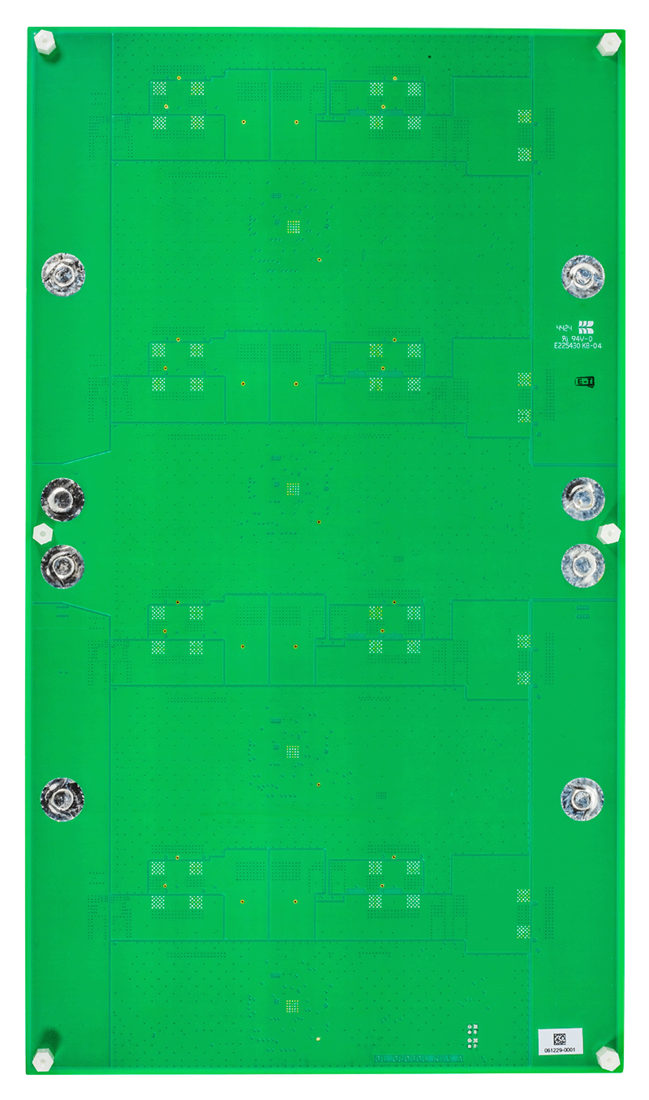

EVAL-LT8210-1-AZ Board Photo Angle View EVAL-LT8210-1-AZ Board Photo Top View EVAL-LT8210-1-AZ Board Photo Bottom View
