ADRF6850
新規設計に推奨ブロードバンド・レシーバ、100MHz~1000MHz、高集積
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$12.82
製品の詳細
- IQ直交復調器
- フラクショナル-N PLLとVCOを集積
- ゲイン制御範囲:60 dB
- 入力周波数範囲:100 MHz~1,000 MHz
- 入力P1dB: +12 dBm at 0 dB ゲイン
- 入力IP3: +22.5 dBm at 0 dB ゲイン
- ノイズ指数:
11 dB at >39 dB ゲイン
49 dB @t 0 dB ゲイン
- ベースバンド:1dB帯域幅
ワイドバンド・モード:250MHz
ナローバンド・モード:50MHz - SPI/I2Cシリアル・インターフェース
- 電源電圧:+3.3 V/350 mA
ADRF6850は、高集積化されたブロードバンド・直交復調器、周波数シンセサイザ、可変ゲイン・アンプです。この製品は、ナローバンド及びワイドバンド通信アプリケーションの両方で使え、100MHz~1000MHzの周波数範囲での動作をカバーしており、IFダイレクトからベースバンド周波数までの直交復調を達成します。
ADRF6850復調器は、1Hz以上の分解能を提供する、内蔵VCOを伴う、高密度フラクショナル-N周波数シンセサイザ・モジュールと60dBのゲイン制御範囲を提供するフロントエンドVGAを含んでいます。
全ての内蔵レジスタの制御は、SPIまたはI2Cインターフェースを介します。このデバイスは、単電源3.15 V~3.45 Vの電源電圧範囲で動作します。
アプリケーション
- ブロードバンド通信
- 携帯通信
- 衛星通信
ドキュメント
製品選択ガイド 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADRF6850BCPZ | 56-Lead LFCSP (8mm x 8mm w/ EP) | ||
ADRF6850BCPZ-R7 | 56-Lead LFCSP (8mm x 8mm w/ EP) |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
該当なし | ||
6 9, 2021 - 20_0126 Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea |
||
ADRF6850BCPZ | 製造中 | |
ADRF6850BCPZ-R7 | 製造中 | |
9 27, 2011 - 11_0243 Transfer of Fab Foundry Gold Plating Process site for ADRF6750 & ADRF6850 product |
||
ADRF6850BCPZ | 製造中 | |
ADRF6850BCPZ-R7 | 製造中 |
これは最新改訂バージョンのデータシートです。
ツールおよびシミュレーション
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
ツールを開くADIsimPLL™
アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計/シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。

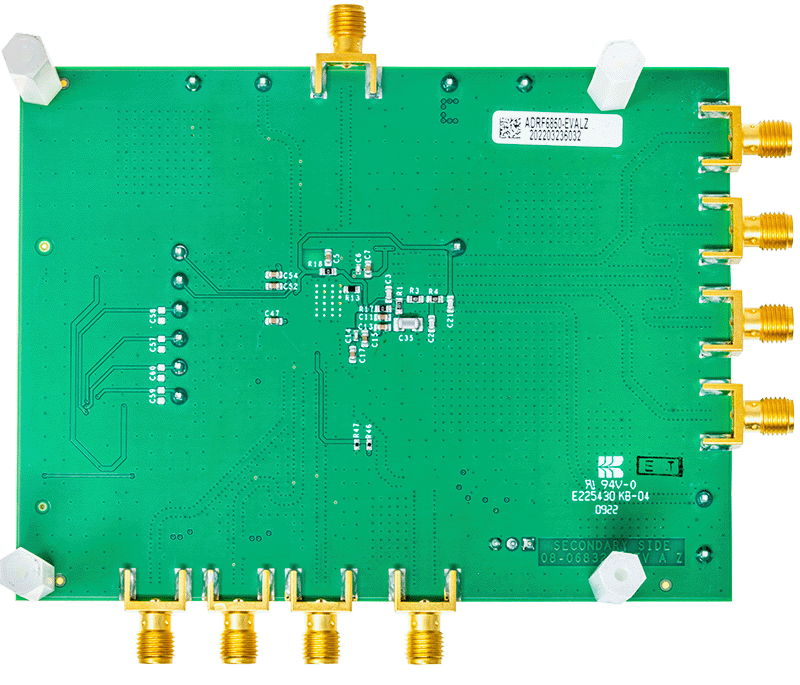

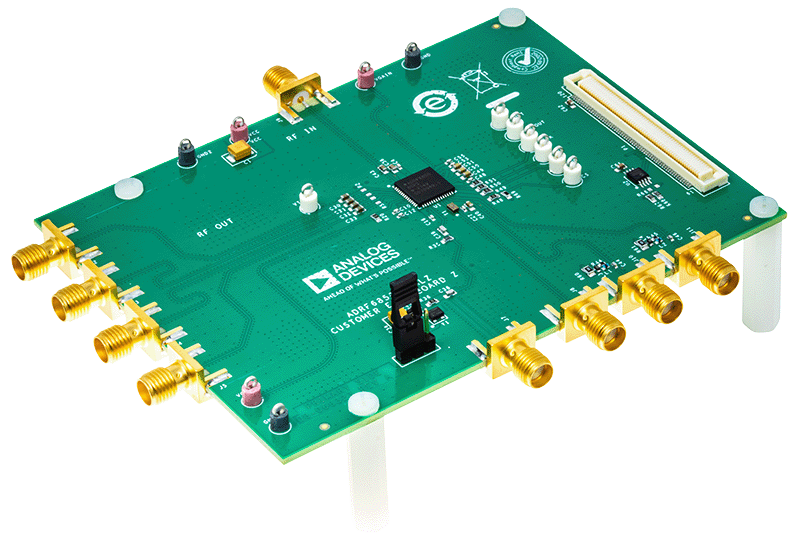

ツールを開く評価用キット
