ADMV1013S

24GHz～44GHz、広帯域、マイクロ波アップコンバータ

データシート (Rev. A)
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 広帯域RF入力周波数範囲：24GHz～44GHz
  • 2つのアップコンバージョン・モード
  • ベースバンドI/QからRFへのダイレクト・コンバージョン
  • 実IFからの単側波帯アップコンバージョン
  • LO入力周波数範囲：5.4GHz～10.25GHz
  • 最大41GHzのLO 4逓倍器
  • 50ΩのシングルエンドRF出力およびIF入力に整合
  • 100Ωに整合したバランスLO入力または50ΩシングルエンドLO入力のどちらかを選択可能
  • 100Ωのバランス・ベースバンド入力
  • 側波帯抑圧特性と搬送波フィードスルーの最適化
  • トランシーバ電力制御用の可変減衰器
  • 4線式SPIを介して設定可能
  • 40端子ランド・グリッド・アレイ・パッケージ（LGA）
ADMV1013S
24GHz～44GHz、広帯域、マイクロ波アップコンバータ

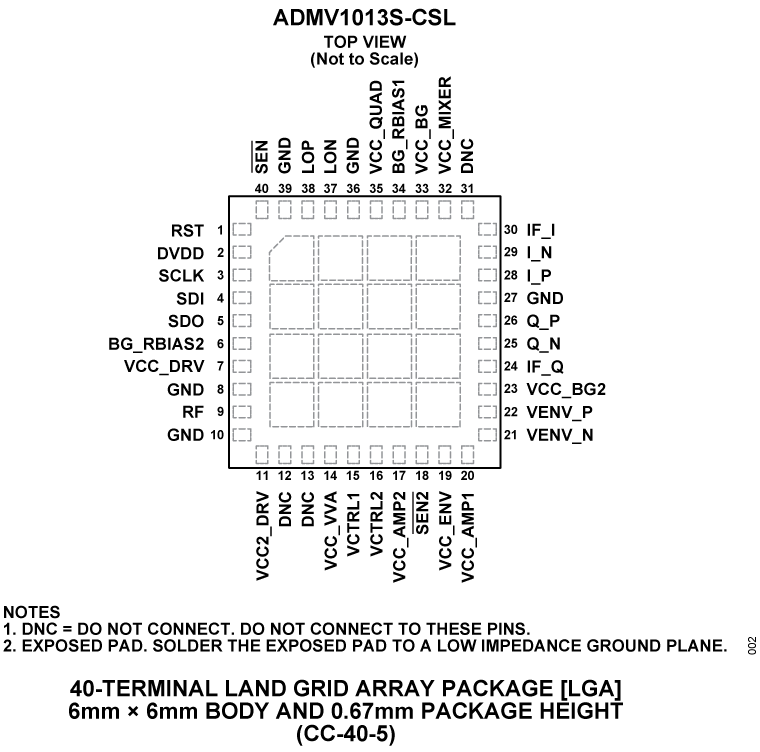

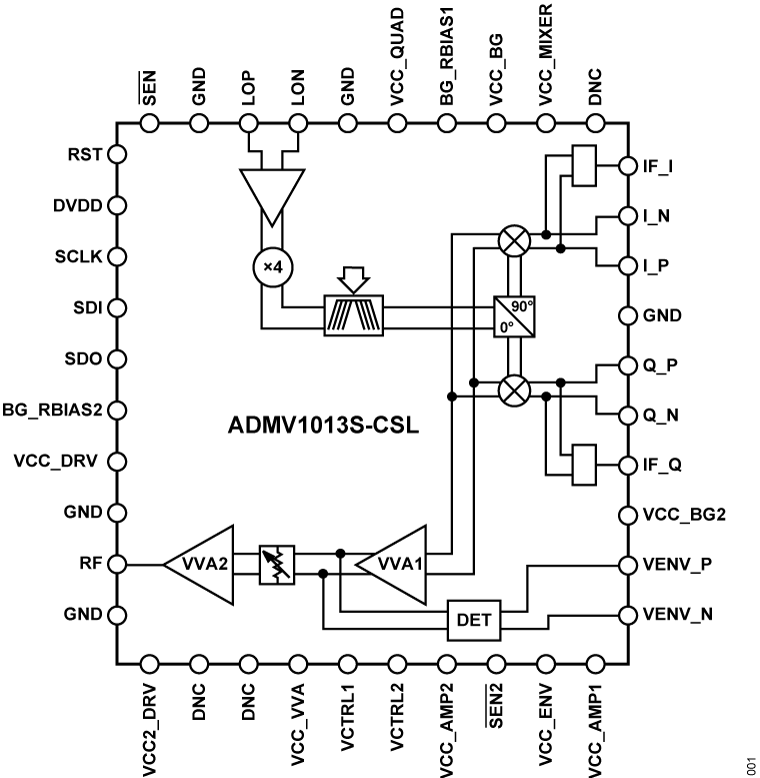

ADMV1013S Functional Block Diagram ADMV1013S Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADMV1013

ADMV1013評価用ボード

今すぐ購入 詳細を表示

機能と利点

  • ADMV1013のフル機能評価用ボード
  • SPI制御用のUSBを内蔵
  • 5V動作
  • SPI制御用ACEソフトウェア・インターフェース

製品詳細

ADMV1013-EVALZ評価用ボードには、ADMV1013と共にマイクロコントローラ、低ドロップアウト（LDO）レギュレータ、およびAD5601 nanoDAC®が搭載されており、ADMV1013を素早く簡単に評価できます。このマイクロコントローラにより、分析／制御／評価（ACE）ソフトウェアを介してADMV1013レジスタ・マップを設定できます。LDOレギュレータはADMV1013の単電源による駆動を可能とし、電源リップルを除去します。AD5601 nanoDACにより、外部電源を使用せずに、ADMV1013のミキサーからの無線周波数（RF）電力を減衰させることができます。

ADMV1013は、シリコン・ゲルマニウム（SiGe）設計、広帯域のマイクロ波アップコンバータです。ポイントtoポイント・マイクロ波無線設計に最適化されており、24GHz～44GHzの周波数範囲で動作します。

ADMV1013は、小型の熱強化型6mm × 6mm LGAパッケージに収容され、−40°C～+85°Cの温度範囲で動作します。ADMV1013の詳細については、ADMV1013のデータシートを参照してください。ADMV1013-EVALZ評価用ボードを使用する場合は、このユーザ・ガイドと併せてADMV1013のデータシートを参照してください。
EVAL-ADMV1013
ADMV1013評価用ボード
ADMV1013 Evaluation Board ADMV1013 Evaluation Board ADMV1013 Evaluation Board
