AD7622

製造中

PulSAR®：A/Dコンバータ、16ビット、2MSPS、1.5LSBのINL

データシート (Rev. A)
製品モデル
3
1Ku当たりの価格
最低価格：$29.03
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:
  • 製品の詳細
  • ドキュメント
  • ソフトウェア・リソース
  • ハードウェア・エコシステム
  • 評価用キット
  • 最新のディスカッション
    •

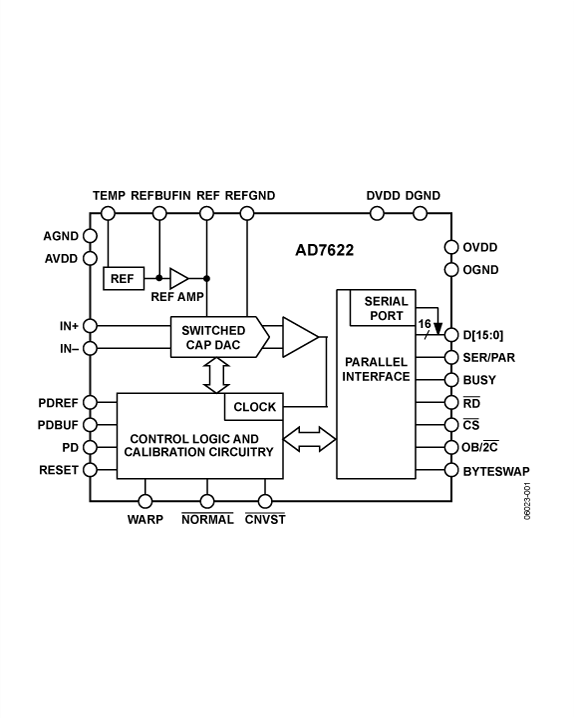

    製品の詳細

    • スループット
      • 2MSPS（広帯域幅ワープとワープの各モード時）
      • 1.5MSPS（ノーマル・モード時）
    • INL：±0.5LSB typ、±1.5LSB max（フルスケールの±23ppm）
    • ノー・ミスコードの16ビット分解能
    • ダイナミック・レンジ：92.5dB（typ）
    • SINAD：91dB（min）＠20kHz（VREF＝2.5V）
    • THD：－115dB（typ）＠20kHz（VREF＝2.5V）
    • 2.048V出力の内部電圧リファレンス：8ppm/℃（typ）のドリフト、温度センサー出力
    • 差動入力電圧範囲：±VREF（最大2.5VのVREF）
    • パイプライン遅延なし（SARアーキテクチャ）
    • パラレル（16ビットまたは8ビット・バス）およびシリアルの5V/3.3V/2.5Vインターフェース
    • SPI®/QSPI™/MICROWIRE™/DSP互換のインターフェース
    • 2.5Vの単電源で動作
    AD7622
    PulSAR®：A/Dコンバータ、16ビット、2MSPS、1.5LSBのINL
    質問する
    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ドキュメント

    データシート 1

    アプリケーション・ノート 2

    技術記事 1

    よく聞かれる質問 1

    さらに詳しく

    ソフトウェア・リソース

    必要なソフトウェア／ドライバが見つかりませんか？

    ドライバ／ソフトウェアをリクエスト

    ハードウェア・エコシステム

    製品モデル 製品ライフサイクル 詳細
    オペアンプ（OPアンプ） 6
    AD8021
    		製造中 オペアンプ、16ビット・システム用、ローノイズ、高速
    ADA4899-1
    		製造中 オペアンプ、高速、安定したユニティ・ゲイン、超低歪み、1nV/√Hz
    AD8022
    		製造中 オペアンプ、デュアル、ローノイズ、高速
    AD8031
    		製造中 オペアンプ、シングル、2.7V、800 µA、80MHz、レールtoレールI/O
    Modal heading
    myAnalogに追加

    myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

    新規プロジェクトを作成

    評価用キット

    EVAL-AD7622

    AD7622 Evaluation Kit

    今すぐ購入 詳細を表示

    製品詳細

    The EVAL-AD7622EDZ is a fully featured evaluation Kit for the AD7622. This board operates in stand alone mode or in conjunction with the Converter Evaluation and Development board, EVAL-CED1Z . When operated with the Converter Evaluation and Development board, software is provided enabling the user to perform detailed analysis of the ADC's performance. This software includes the technical note describing the operation and set up of the evaluation board in standalone operation or when operated with the Converter Evaluation and Development board.
    EVAL-AD7622
    AD7622 Evaluation Kit
