AD5757
新規設計には非推奨クワッド・チャンネル、16ビット、シリアル入力、4-20mA出力DAコンバータ、ダイナミック・パワー制御、HART信号の接続機能
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格：$16.07
製品の詳細
- 16ビット分解能でモノトニシティ保証
- 熱管理のためのダイナミック・パワー制御機能
- 出力電流範囲：0mA～20mA、4mA～20mA、または0mA～24mA
- ユーザー・プログラマブルなオフセットとゲインの調整
- 診断機能内蔵
- リファレンス電圧を内蔵（10ppm/℃typ）
- 温度範囲：-40℃～+105℃

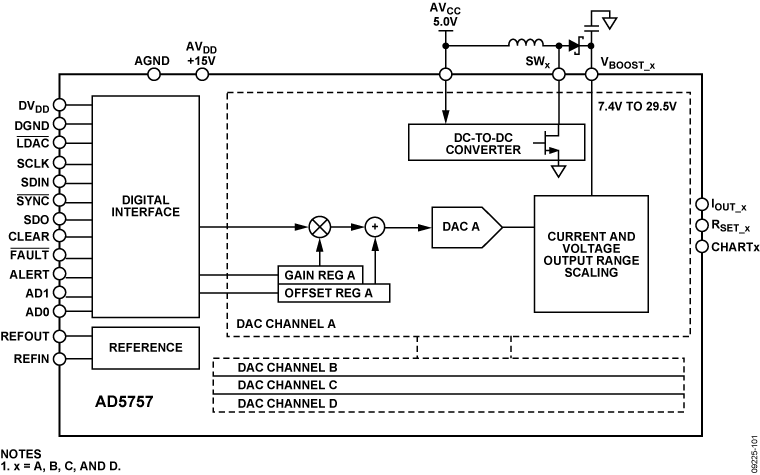

AD5757はクワッド・チャンネルの電流および電圧出力のDACで、10.8V～33Vの電源電圧で動作します。
オンチップのダイナミック・パワー・コントロール機能はパッケージの消費電力を最小化します、この消費電力の削減は、チップの消費電力を最小化するために最適化されたDC/DCブースト・コンバータを使って、7.4V～29.5Vの出力ドライブ用の電圧を安定化させることで達成されます。 各チャンネルは、それぞれ対応するCHARTピンを備えており、HART信号をAD5757の電流出力上に結合させることが出来ます。
AD5757は、汎用3線シリアル・インターフェースを使用しており、このインターフェースは最大30MHzのクロックレートで動作し、標準のSPI、QSPI™、MICROWIRE®、DSPおよびマイクロ・コントローラなどのインターフェース規格と互換性を備えています。また、このシリアル・インターフェースは、オプションでCRC-8のパケット誤差チェック機能を特長としており、インターフェース上の動作をモニタするウオッチドッグ・タイマも備えています。
製品のハイライト
- 熱管理のためのダイナミック・パワー制御機能
- 完全16ビット性能
- マルチチャンネル
- HART適合性
アプリケーション
- プロセス・コントロール
- アクチュエータ制御
- PLC
- HARTネットワークの接続性
ドキュメント
データシート 2
ユーザ・ガイド 1
アプリケーション・ノート 2
よく聞かれる質問 1
ビデオ 1
ソリューション・カタログ 1
デバイス・ドライバ 2
Analog Dialogue 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|

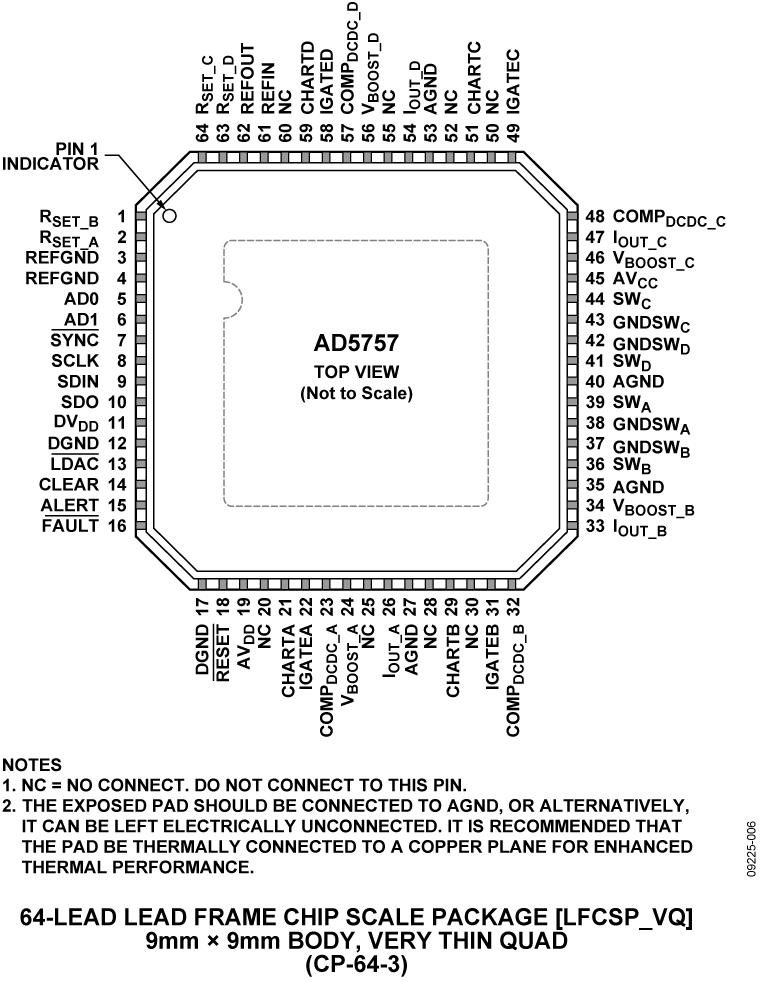

| AD5757ACPZ | 64-Lead LFCSP (9mm x 9mm w/ EP) | ||
| AD5757ACPZ-REEL7 | 64-Lead LFCSP (9mm x 9mm w/ EP) |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
9 23, 2014 - 14_0041 AD5755/AD5735, AD5757/AD5737 and AD5755-1: Change to PEC, Readback Operation and Recommended External Diode |
||
| AD5757ACPZ | ||
| AD5757ACPZ-REEL7 | ||
これは最新改訂バージョンのデータシートです。
ソフトウェア・リソース
FPGA/HDL 2
デバイス・ドライバ 2
評価用ソフトウェア 0
必要なソフトウェア／ドライバが見つかりませんか？
ハードウェア・エコシステム
| 製品モデル | 製品ライフサイクル | 詳細 |
|---|---|---|
| ADC/DACコンボ・コンバータ 2 | ||
| AD5700 | 製造中 | 低消費電力HARTモデム |
| AD5700-1 | 製造中 | 高精度発振器内蔵の低消費電力HARTモデム |
| Interface Transceivers & Isolators 3 | ||
| ADUM1410 | 製造中 | デジタル・アイソレータ、4チャンネル |
| ADUM1411 | 製造中 | デジタル・アイソレータ、4チャンネル |
| ADUM1400 | 製造中 | 4チャンネル・デジタル・アイソレータ（4/0チャンネル方向性） |
| スイッチング・レギュレータ 2 | ||
| ADP2302 | 新規設計に推奨 | ステップダウンDC-DCスイッチング･レギュレータ、2A |
| ADP2303 | 新規設計に推奨 | ステップダウンDC-DCスイッチング･レギュレータ、3A |
| 電圧リファレンス 3 | ||
| ADR435 | 製造中 | 電圧リファレンス、超低ノイズ、XFET®、電流シンク / ソース能力有 |
| ADR445 | 製造中 | 電圧リファレンス、出力電圧5.0V、LDO型 XFET®、超低ノイズ、電流シンク / ソース機能付き |
| ADR02 | 製造中 | 超コンパクト高精度5.0V電圧リファレンス |
| 製品モデル | 製品ライフサイクル | 詳細 |
|---|---|---|
| AD5755-1 | 製造中 | D/Aコンバータ、16ビット、4-20mA&電圧出力、クワッド・チャンネル、シリアル入力、ダイナミック・パワー制御、HART信号の接続機能 |
