AD5421

製造中

D/Aコンバータ、16ビット、シリアル入力、4mA～20mA出力、ループ給電

データシート (Rev. I)
製品モデル
8
1Ku当たりの価格
最低価格：$5.97
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 16ビットの分解能と単調性
  • ピン選択可能なNAMUR 準拠レンジ
    • 4mA～20mA
    • 3.8mA～21mA
    • 3.2mA～24mA
  • NAMUR準拠のアラーム電流
    • ダウンスケール・アラーム電流＝3.2mA
    • アップスケール・アラーム電流＝22.8mA / 24mA
  • 総合未調整誤差（TUE）：最大0.05％
  • INL誤差：最大0.0035％ FSR
  • 出力温度係数：3ppm/℃（typ）
  • 静止電流：最大300μA
  • シュミット・トリガ入力付きの柔軟なSPI互換シリアル・デジタル・インターフェース
  • FAULTピンまたはアラーム電流で故障を表示
  • 各書き込みサイクルで故障レジスタから自動リードバック
  • スルーレート制御機能
  • ゲイン調整レジスタとオフセット調整レジスタ
  • 内蔵リファレンス電圧の温度係数：最大4ppm/°C
  • 選択可能な安定化電圧出力
  • ループ電圧範囲：5.5V〜52V
  • 温度範囲： −40°C〜+105°C
  • TSSOPおよびLFCSPパッケージ

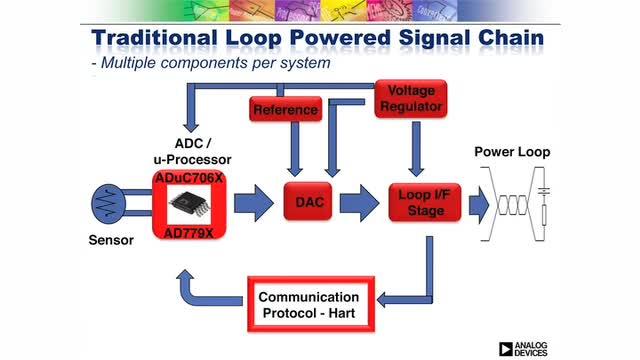

AD5421
D/Aコンバータ、16ビット、シリアル入力、4mA～20mA出力、ループ給電
AD5421 Functional Block Diagram AD5421 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

アプリケーション・ノート 3

技術記事 4

よく聞かれる質問 1

さらに詳しく
myAnalogに追加

Add media to the Resources section of myAnalog, to an existing project or to a new project.

新規プロジェクトを作成

ソフトウェア・リソース

FPGA/HDL 2

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
A/D & D/Aコンバータの組み合わせ 2
AD5700
製造中 低消費電力HARTモデム
AD5700-1
製造中 高精度発振器内蔵の低消費電力HARTモデム
Interface Transceivers & Isolators 11
ADUM7440
製造中 デジタル・アイソレータ、クワッド・チャンネル、1 kV RMS耐性
ADUM7441
製造中 デジタル・アイソレータ、クワッド・チャンネル、1 kV RMS耐性
ADUM7442
製造中 デジタル・アイソレータ、クワッド・チャンネル、1 kV RMS耐性
ADUM5401
製造中 デジタル・アイソレータ、クワッドチャンネル、2.5kV、DC/DCコンバータ内蔵（チャンネル信号方向：3/1）
ADUM5402
製造中 デジタル・アイソレータ、クワッドチャンネル、2.5kV、DC/DCコンバータ内蔵（チャンネル信号方向：2/2）
ADUM5403
製造中 デジタル・アイソレータ、クワッドチャンネル、2.5kV、DC/DCコンバータ内蔵（チャンネル信号方向：1/3）
ADUM1400
製造中 4チャンネル・デジタル・アイソレータ（4/0チャンネル方向性）
ADUM1401
製造中 4チャンネル・デジタル・アイソレータ（3/1チャンネル方向性）
ADUM1200
製造中 デジタル・アイソレータ、デュアル・チャンネル（2/0チャンネル方向）
ADUM1201
製造中 デジタル・アイソレータ、デュアル・チャンネル（1/1チャンネル方向）
ADUM4160
製造中

USBアイソレータ、フル / ロー・スピード
電圧リファレンス 3
ADR421
製造中 リファレンス電圧、超高精度低ノイズ2.500V XFET®
ADR431
製造中 電圧リファレンス、超低ノイズ、XFET®、電流シンク / ソース機能付き
ADR441
製造中 電圧リファレンス、出力電圧2.5V、LDO型 XFET®、超低ノイズ、電流シンク / ソース機能付き
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

Precision DAC Error Budget Tool

Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。

ツールを開く

AD5421 IBIS Model 1

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD5421

AD5421 Evaluation Board

今すぐ購入 詳細を表示

製品詳細

The Evaluation board for the AD5421 contains a SDP-B connection and software allowing the AD5421 to be controlled from a SDP-B board.

The SDP Controller board is a separate list item in the ordering guide below (EVAL-SDP-CB1Z). If you have not previously purchased an SDP Controller board, please do so to ensure a full evaluation setup.

The Eval-AD5421SDZ board only operates with the SDP-B development board.
EVAL-AD5421
AD5421 Evaluation Board

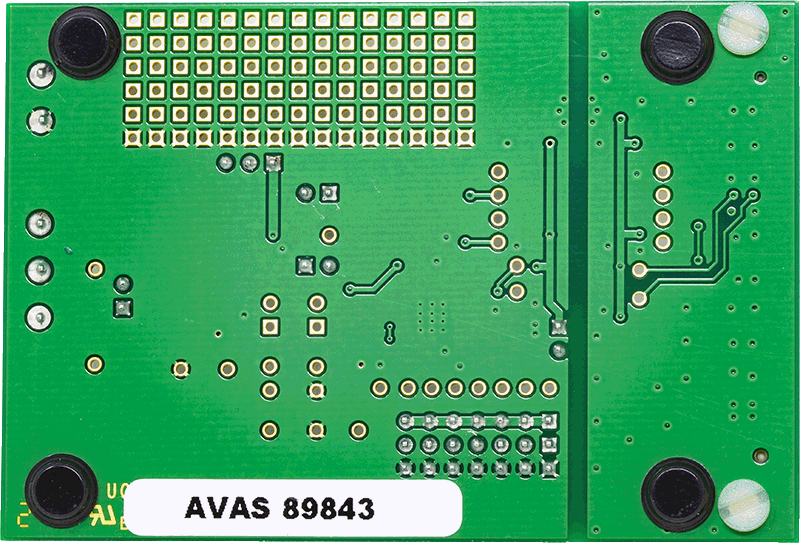

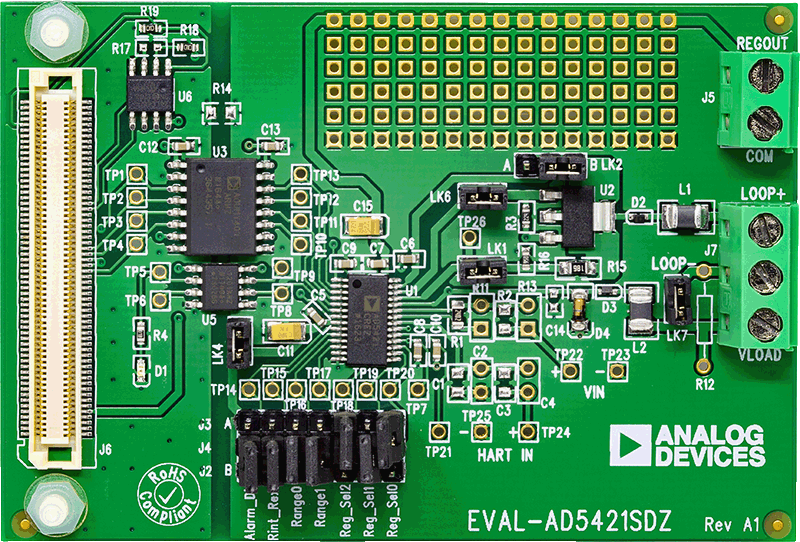

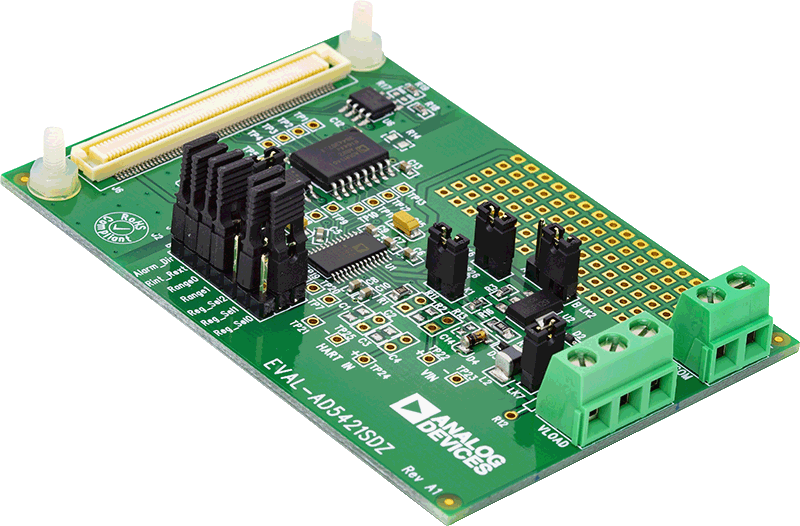

AD5421 Evaluation Board AD5421 Evaluation Board - Top View AD5421 Evaluation Board - Bottom View
