用于GPS接收机的硅锗(SiGe)下变频器

2003-09-19

摘要

全球定位系统(GPS)接收机的RF输入为1575MHz。假设中频为85MHz，使用低端LO注入(f_LO = 1490MHz)，MAX2682具有+12.0dB的增益和9.2dB的噪声系数，输入三阶截取点(IIP3)为+1.8dBm，使用+3.0V供电，电源电流为14.7mA。

更多信息

无线产品网页

MAX2682是为低电压、低电流工作设计的硅锗(SiGe)下变频器系列产品中的一员，用于移动通信设备非常理想。MAX2682可以使用400MHz到2500MHz的射频(RF)输入，将其下变频至10MHz至500MHz的中频(IF)。全球定位系统(GPS)接收机的RF输入信号频率为1575MHz。假设中频为85MHz，使用低端LO注入(f_LO = 1490MHz)，MAX2682具有+12.0dB的增益和9.2dB的噪声系数，三阶输入截取点(IIP3)为+1.8dBm，使用+3.0V供电，电源电流为14.7mA。元件取值和原理图请参见图1。关于MAX2682在900MHz、1950MHz和2450MHz的应用以及有关此器件更多的信息请参考MAX2680/MAX2681/MAX2682硅锗(SiGe)下变频器的数据资料。

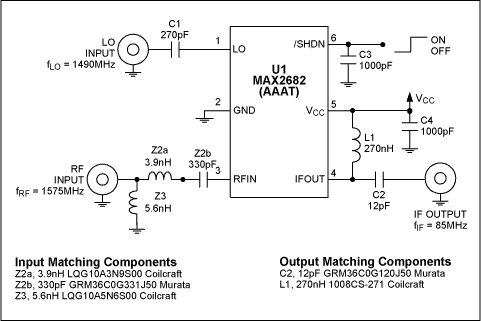

图1. 用于GPS的MAX2682硅锗(SiGe)下变频混频器

表1. MAX2682 SiGe下变频器在GPS应用中的性能
V_CC = +3.0V, f_RF1 = 1575MHz, f_RF2 = 1576MHz, f_LO = 1490MHz, P_LO = -5dBm, f_IF = 85MHz

Parameter	Measured Performance
Conversion Gain	+12.0dB
Noise Figure	9.2dB
Input Third-Order Intercept Point	+1.8dBm
RF Input Return Loss	-35dB
IF Output Return Loss	-23dB
Supply Current	14.7mA
