SSM3582A

推荐新设计使用

2 路、31.76 W、数字输入、无滤波器立体声 D 级音频放大器

数据手册 (Rev. A)
产品模型
3
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 数字输入立体声、高效率D类放大器
  • 采用4.5 V至16.5 V单电源供电
  • 先进的专有无滤波Σ-Δ调制
    • 106.5 dB SNR（PO = 8.1 W，RL = 8 Ω，AV = 19 dB，PVDD = 12 V，A加权）
    • THD：0.004%（5W，驱动至8 Ω负载时）
    • 38.5 µV rms 输出电压噪声，f = 20 Hz 至 20 kHz，A 加权，PVDD = 16 V，8 Ω
  • 爆音和免点击开关顺序
  • 2× 14.67 W输出（采用12 V电源供电，驱动至4 Ω负载，<1% THD + N时）
  • 2× 14.4 W输出（采用16 V电源供电，驱动至8 Ω负载，<1% THD + N时）
  • 单声道模式，以增加最大输出功率
  • 1× 49.69 W输出（采用16 V电源供电，驱动至2 Ω负载，<1% THD + N时）
  • 支持低阻抗负载
    • 低至3 Ω/5 μH（立体声模式）
    • 低至2 Ω/5 μH（单声道模式）
  • 高功效比
    • 驱动到8 Ω负载的效率为93.8%
    • 驱动到4 Ω负载的效率为90.6%
    • 12.34 mA静态电流，采用12VPVDD单电源
  • 采用内部LDO执行单电源供电或可以使用外部5 V和1.8 V电源供电，以实现最低功耗
  • I2C控制和硬件模式，多达16个引脚可选插槽/地址
  • 支持的采样速率：8 kHz至192 kHz（24位分辨率）
  • 多种PCM音频串行数据格式
    • TDM从机单总线上支持多达16个器件
    • I2S或左对齐从机
  • 可调满量程输出，为许多PVDD源量身定制
  • 2节和3节锂离子电池
  • 数字音量控制，具有可选平稳上升功能
  • 自动关断功能
  • 电源监控自动增益控制(AGC)功能降低了系统掉电
  • 不带I2C的独立工作模式
  • 通过I2C连接的温度传感器，具有1°C步进读出功能
  • 短路、欠压和热保护
  • 热预警
  • 上电复位
  • PVDD检测ADC
  • 40引脚、6 mm × 6 mm LFCSP封装，具有裸露焊盘
SSM3582A
2 路、31.76 W、数字输入、无滤波器立体声 D 级音频放大器

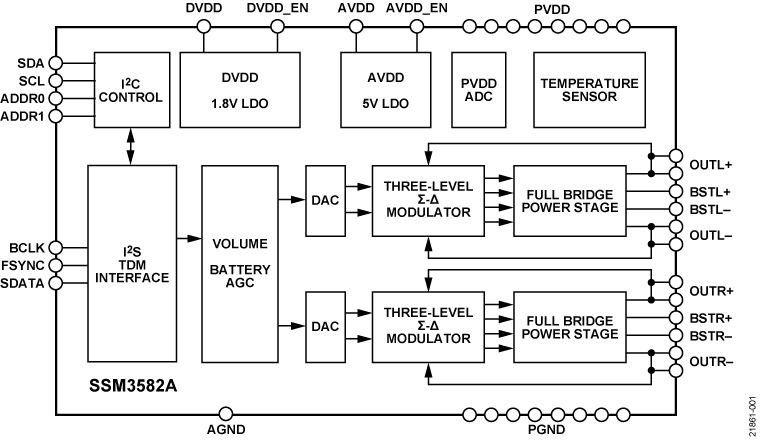

SSM3582A Functional Block Diagram SSM3582A Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型

IBIS 模型 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-SSM3582

SSM3582 评估板

立即购买 更多内容

特性和优点

  • 电压为 16 V 时可将 2 路 31.76 W 功率输入到 4 Ω 负载中，THD + N = 10%

产品详情

EVAL-SSM3582Z 是用于 SSM3582 或 SSM3582A 的评估板，它是一款具有数字输入的集成式立体声 31.76 W 高效率 D 级音频放大器。该评估板可用于 SSM3582 或 SSM3582A 器件。

应用电路需要很少的外部组件，并且可以由 4.5 V 至 16 V 的单电源供电。EVALSSM3582Z 能够将 12 V 电源提供的 14.67 W 连续输出功率传输到 4 Ω 的负载中（THD + N 为 <1%）或将 16 V 电源提供的 31.76 W 连续输出功率传输到 4 Ω 的负载中（THD + N 为 10%）。

SSM3582 和 SSM3582A 采用高效的低噪声调制方案，该方案无需外部重建滤波器 (LC) 输出滤波器。该方案即使在低输出功率下也能够提供高效率。

EVAL-SSM3582Z 和 SSM3582 或 SSM3582A 由 12 V 电源供电，以 93.8% 的效率向 8 Ω 负载输入 10 W 的功率或者以 90.6% 的效率向 4 Ω 负载输入 18 W 的功率。EVALSSM3582Z、SSM3582 和 SSM3582A 具有 38.5 µV rms A 加权典型本底噪声。

本用户指南介绍如何配置和使用 EVALSSM3582Z。请将本用户指南与 SSM3582 和 SSM3582A 数据手册配合阅读，这些数据手册提供了放大器的规格、内部方框图、寄存器映射和应用指南。
EVAL-SSM3582
SSM3582 评估板

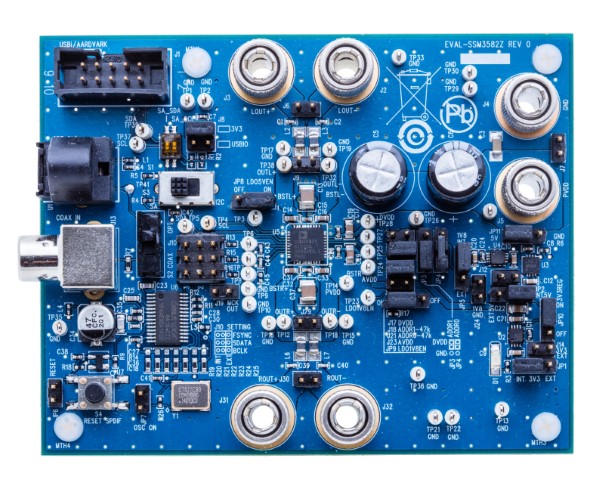

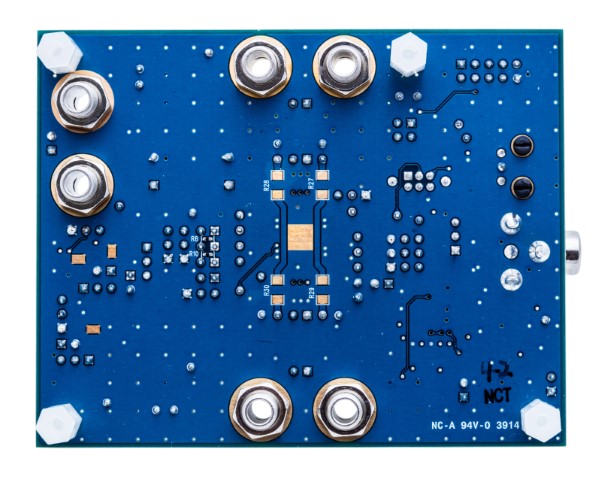

EVAL-SSM3582Z (top) EVAL-SSM3582Z (bottom) EVAL-SSM3582Z_ANGLE-web
