SSM3525

量产

30 W 无滤波器 D 级输出感应音频放大器

数据手册 (Rev. Sp0)
产品模型
3
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 具有 Σ-Δ 调制功能的无滤波器数字输入单声道 D 级放大器
  • 输出电压、输出电流和 PVDD 电源电压的数字化输出
  • 由 4.5 V 至 17 V 电源（例如 2 节或 3 节电池）供电
  • 由 1.1 V 至 1.98 V 输入/输出电源供电
  • 1% THD+N 时输出功率为 30.2 W，电源电压为 17 V，负载为 4 Ω
  • 噪声电压为 37.5 μV，A 加权信噪比为 107 dB
  • 采用 I2C 控制，具有多达 4 个引脚可选地址
  • 多种串行数据格式
    • TDM、I2S 或左对齐从属模式
    • PDM 输入/输出工作频率范围为 2.048 MHz 至 6.144 MHz
  • 支持 8 kHz 至 192 kHz 的采样率
  • 灵活的数字和模拟增益调整
  • 配备基于电池电压的限制器的 AGC
  • 输出电流感应信噪比为 74 dB，电压感应信噪比为 85 dB
  • PVDD 电源电压为 12 V 时静态电流为 6 mA
  • I2C 模式下关断电流为 5 µA
  • 温度传感器的读数精度为 1°C
  • 短路、热保护和热报警
  • 23 球，2.26 mm × 2.38 mm，0.4 mm 间距 WLCSP
  • 爆音与喀哒声抑制
  • 用户可选的超低 EMI 发射模式
  • 上电复位

SSM3525
30 W 无滤波器 D 级输出感应音频放大器
SSM3525 Functional Block Diagram SSM3525 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

用户手册 1

Complete documentation is available only to MIPI members and can be requested by sending email to consumer.apps@analog.com.
了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-SSM3525

SSM3525 评估板

立即购买 更多内容

特性和优点

  • 12 V 时可将 15.3 W 功率传输到 4 Ω 负载中，THD + N 为 1%

产品详情

EVAL-SSM3525Z 是用于 SSM3525 的评估板，它是一款具有数字输入的集成式单声道 30 W 高频立体声 D 级音频放大器。应用电路需要很少的外部组件，并且可以由 4.5 V 至 17 V 单电源供电。它能够将 15.3 W 的连续输出功率从 12 V 电源传输到 4 Ω 的负载中，总谐波失真加噪声 (THD + N) <1%。

SSM3525 采用一种高效、低噪声调制方案，不需要外部电感器/电容器 (LC) 输出滤波器。该方案即使在低输出功率下仍能继续提供高效率。

在向 8 Ω 负载传输 9 W 功率时，SSM3525 的工作效率为 92.1%，并且其 A 加权输出噪声电压为 37.5 μV rms（典型值）。

用户指南 UG-1183 介绍了如何配置和使用 EVAL-SSM3525Z 评估板。请在阅读本用户指南时参阅 SSM3525 数据手册，其中提供了放大器 IC 的规格说明、内部方框图、寄存器图和应用指南。

EVAL-SSM3525
SSM3525 评估板

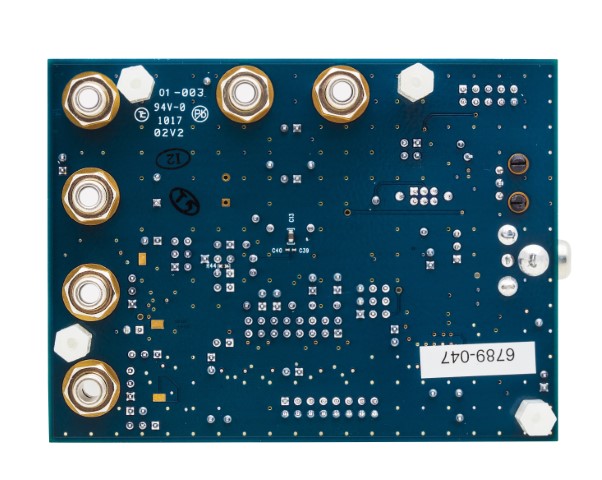

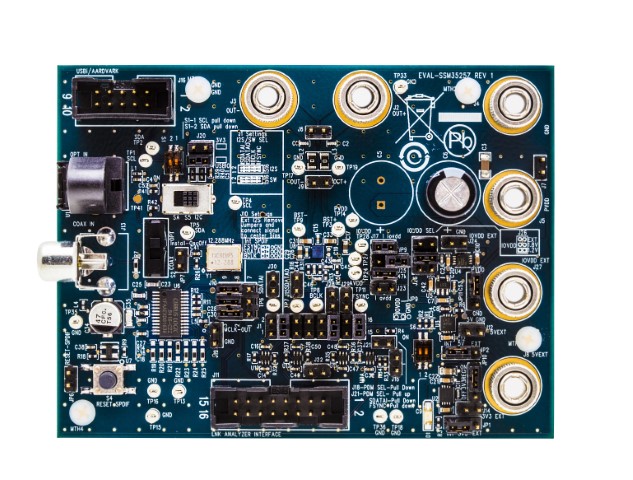

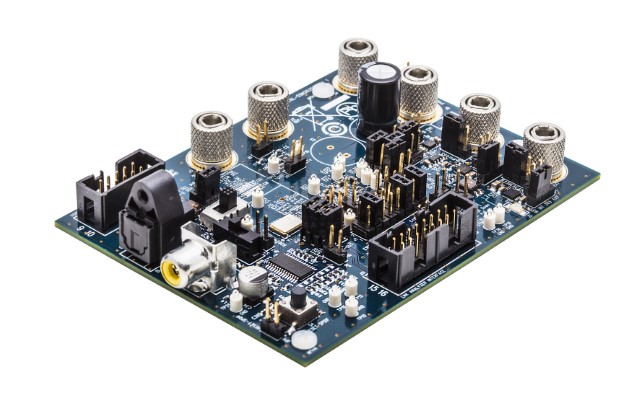

EVAL-SSM3525Z (angle) EVAL-SSM3525Z (top) EVAL-SSM3525Z (bottom)
