SSM2143
最后购买期限-6 dB 差分线路接收器
- 产品模型
- 3
产品详情
- 高共模抑制
DC： 90 dB（典型值）
60 Hz： 90 dB（典型值）
20 kHz： 85 dB（典型值） - 超低总谐波失真(THD)： 0.0006%（典型值，1 kHz）
- 快速压摆率： 10 V/ms（典型值）
- 宽带宽： 7 MHz（典型值，G = 1/2）
- 提供两个增益级： G = 1/2或2
- 低成本

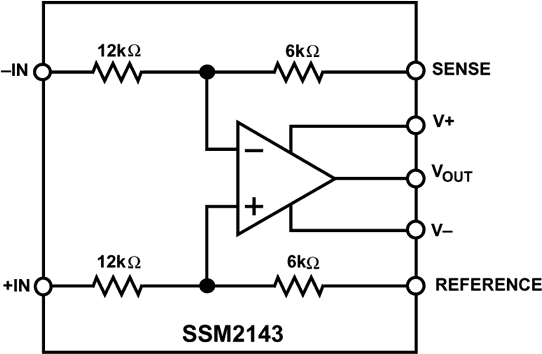

SSM2143是一款集成式差分放大器，用于接收平衡线路输入，适合要求对共模噪声有高抗扰度的音频应用。该器件通过对电阻进行激光调整，使之达到优于0.005%的精度，从而实现典型值为90 dB的共模抑制(CMR)。
该器件的其它特性包括10 V/µs的压摆率和宽带宽。在整个音频频段内，总谐波失真(THD)低于0.004%，即使驱动低阻抗负载时也是如此。SSM2143输入级设计用于处理高达+28 dBu的输入信号（G = 1/2）。虽然该器件主要针对G = 1/2的应用，但通过反接+IN/-IN和SENSE/REFERENCE，也可以实现2倍增益。
采用增益为1/2的配置时，SSM2143与平衡线路驱动器SSM2142可提供全集成式单位增益解决方案，能够在长电缆上驱动音频信号。如需增益G = 1的类似性能器件，请参考SSM2141。
参考资料
数据手册 1
应用笔记 3
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| SSM2143PZ | 8-Lead PDIP | ||
| SSM2143SZ | 8-Lead SOIC | ||
| SSM2143SZ-REEL | 8-Lead SOIC |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
11月 9, 2011 - 11_0182 Test Site Transfer from Analog Devices Philippines Inc in Paranaque to Analog Devices General Trias in Cavite, Philippines |
||
| SSM2143PZ | 最后购买期限 | |
| SSM2143SZ | 最后购买期限 | |
| SSM2143SZ-REEL | 最后购买期限 | |
|
8月 19, 2009 - 07_0024 Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad |
||
| SSM2143PZ | 最后购买期限 | |
|
11月 23, 2010 - 10_0004 Halogen Free Material Change for SOIC Narrow Body Products Assembled at Amkor |
||
| SSM2143SZ | 最后购买期限 | |
| SSM2143SZ-REEL | 最后购买期限 | |
这是最新版本的数据手册
