SSM2141
最后购买期限高共模抑制差分线路接收器
- 产品模型
- 3
产品详情
- High Common-Mode Rejection
DC: 100 dB typ
60 Hz: 100 dB typ
20 kHz: 70 dB typ
40 kHz: 62 dB typ
- Low Distortion: 0.001% typ
- Fast Slew Rate: 9.5 V/µs typ
- Wide Bandwidth: 3 MHz typ
- Low Cost
- Complements SSM2142 Differential Line Driver

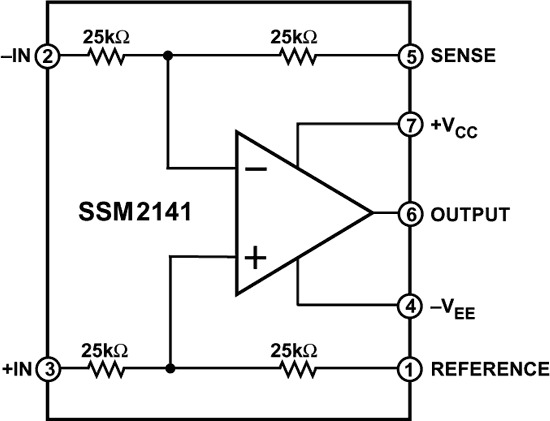

SSM2141是一款集成式差分放大器，用于接收平衡线路输入，适合要求高抗扰度和较佳共模抑制的音频应用。该器件的共模抑制(CMR)性能通常可以达到100 dB，而利用四个现有精密电阻的运算放大器实施方案，通常共模抑制只能达到40 dB，不能满足高性能音频的要求。
SSM2141通过保持9.5 V/µs的高压摆率和高开环增益来实现低失真性能。在整个音频带宽内，其失真低于0.002%。SSM2141与平衡线路驱动器SSM2142互为补充。这些器件组合在一起可构成一个完全集成的解决方案，能够实现音频信号的等效变压器平衡，而不会有失真、电磁辐射(EMI)场和高成本等问题。
SSM2141的其它应用包括信号求和、差分前置放大器和600 Ω低失真缓冲放大器。如需增益G = 1/2的类似性能器件，请参考SSM2143。
参考资料
数据手册 1
应用笔记 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| SSM2141PZ | 8-Lead PDIP | ||
| SSM2141SZ | 8-Lead SOIC | ||
| SSM2141SZ-REEL | 8-Lead SOIC |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
11月 9, 2011 - 11_0182 Test Site Transfer from Analog Devices Philippines Inc in Paranaque to Analog Devices General Trias in Cavite, Philippines |
||
| SSM2141PZ | 最后购买期限 | |
| SSM2141SZ | 最后购买期限 | |
| SSM2141SZ-REEL | 最后购买期限 | |
|
8月 19, 2009 - 07_0024 Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad |
||
| SSM2141PZ | 最后购买期限 | |
|
11月 23, 2010 - 10_0004 Halogen Free Material Change for SOIC Narrow Body Products Assembled at Amkor |
||
| SSM2141SZ | 最后购买期限 | |
| SSM2141SZ-REEL | 最后购买期限 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件工具及仿真模型
LTspice 1
LTspice中提供以下器件型号：
- SSM2141
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
