MAX9583
过期双、三和四通道标清视频滤波放大器，提供直流耦合输入缓冲器
3.3V标清视频滤波器，用于机顶盒、TV和DVD产品
- 产品模型
- 1
产品详情
- 双通道(MAX9583)、三通道(MAX9584)和四通道(MAX9585)器件
- 8.5MHz，±1dB通频带
- 27MHz处衰减55dB
- 2V/V固定增益
- 低功耗：3.5mA每通道
- 2.7V至3.6V单电源工作
- 小型SOT23和µMAX封装

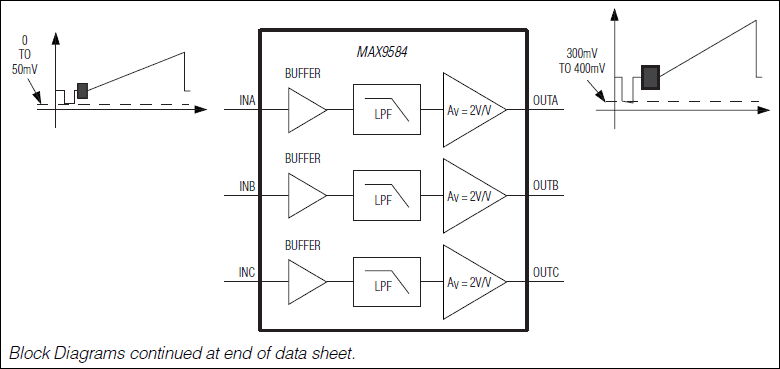

MAX9583/MAX9584/MAX9585是集成有重建滤波器的小型、低功耗、多通道视频放大器。特别适合标清视频信号，可广泛应用于电视、机顶盒以及便携设备。
数模转换器(DAC)的输出可直接连接至MAX9583/MAX9584/MAX9585的输入端。重建滤波器在8.5MHz通频带内具有±1dB平坦度，在27MHz处衰减为55dB。放大器增益为2V/V，其输出端可直流耦合至一个等效于两路视频负载的75Ω负载，或者交流耦合至一路150Ω负载。
MAX9583/MAX9584/MAX9585采用2.7V至3.6V单电源供电，可工作于-40°C至+125°C汽车级温度范围。MAX9583采用小型、6引脚薄型SOT23封装。MAX9584采用小型、8引脚µMAX®封装。MAX9585采用小型、10引脚µMAX封装。
应用
- 便携
- 机顶盒
- 电视
参考资料
数据手册 2
可靠性数据 1
技术文章 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX9583AZT+T | 6-TSOT-N/A |
这是最新版本的数据手册
