MAX2980
不推荐用于新设计电力线通信模拟前端收发器
- 产品模型
- 2
Viewing:
产品详情
- 完全集成的线驱动器和接收器
- 与数字PHY IC无缝接口
- 完全集成具有50MHz采样率的10位ADC和DAC
- 54dB自适应增益控制
- 低至10Ω的极小线阻抗能力
- 3.0V至3.6V I/O
- 3.3V时，Rx模式下250mA，与/或Tx模式下160mA
- 64引脚TQFP封装

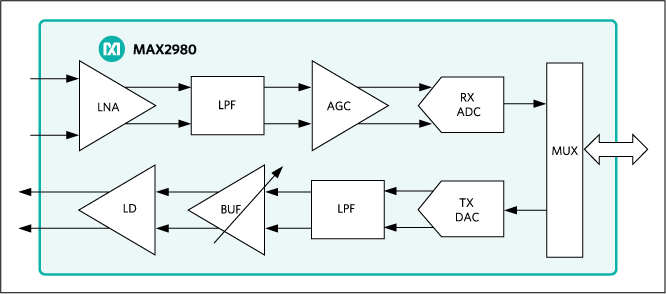

MAX2980电力线通信模拟前端(AFE)集成电路(IC)是代表当前最高发展水平的CMOS器件，具有高性能和低成本。高度集成的设计包括了模数转换器(ADC)、数模转换器(DAC)、信号调理以及线驱动器。MAX2980大大地减少了以前系统设计中所需的元件数量，并兼容第三方HomePlug®器件。器件可与MAX2986数字收发器，从而提供完整的电力线通信解决方案。
MAX2980的先进设计支持无外部控制的工作方式，简化了与多种HomePlug数字PHY IC的连接。此外，通过使用不同的控制信号可降低功耗。
MAX2980工作在0°C至+70°C商业级温度范围，采用64引脚TQFP封装。
应用
- 电力线音频传输
- 宽带接入(最后1公里)
- 局域网(LAN)
- 电力线至DSL桥路
- 电力线至以太网桥路
- 电力线至USB桥路
- 电力线至WiFi桥路
- 远距离监控
- 安全系统
- 电力线传输语音设备
参考资料
数据手册 1
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX2980CCB+D | Low Quad Flatpack | ||
| MAX2980CCB+TD | Low Quad Flatpack |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
| 未找到匹配项目 | ||
|
9月 1, 2021 - 2181 ASSEMBLY |
||
| MAX2980CCB+D | 量产 | |
| MAX2980CCB+TD | 量产 | |
这是最新版本的数据手册
硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| Interface Transceivers & Isolators 1 | ||
| MAX2986 | 过期 | 集成电力线数字收发器 |
