MAX20860A

预发布

具有 PMBus 和 AVSBus 的双相 60A、16V、可升级降压型稳压器

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 功率密度高，元件数量少
    • 双相位操作
    • 紧凑型 4.25mm x 10mm、36 引脚 FC2QFN 封装
    • 内部补偿
    • 单电源操作，并集成用于偏置生成的 LDO
  • 宽工作范围
    • 利用外部功率级可扩展至四相运行
    • 5V 至 16V 输入电压范围
    • 输出电压范围：0.4V 至 5.8V
    • 308kHz 至 2MHz 可配置开关频率
    • 结温范围：–40°C 至 +125°C
  • 优化的性能和效率
    • 当 VDDH = 12V 且 VOUT = 1.2V 时，峰值效率为 93%
    • 通过可选的外部偏置输入电源实现高效率
    • AMS 可改善负载瞬态响应性能
    • 差分远程检测
  • PMBus 和 AVSBus 接口
    • 在 0.4V 至 0.8V 基准电压源范围内提供自适应电压调节
    • 通过 PMBus 遥测功能，监测输出电流、输出电压、输入电压和结温
MAX20860A
具有 PMBus 和 AVSBus 的双相 60A、16V、可升级降压型稳压器

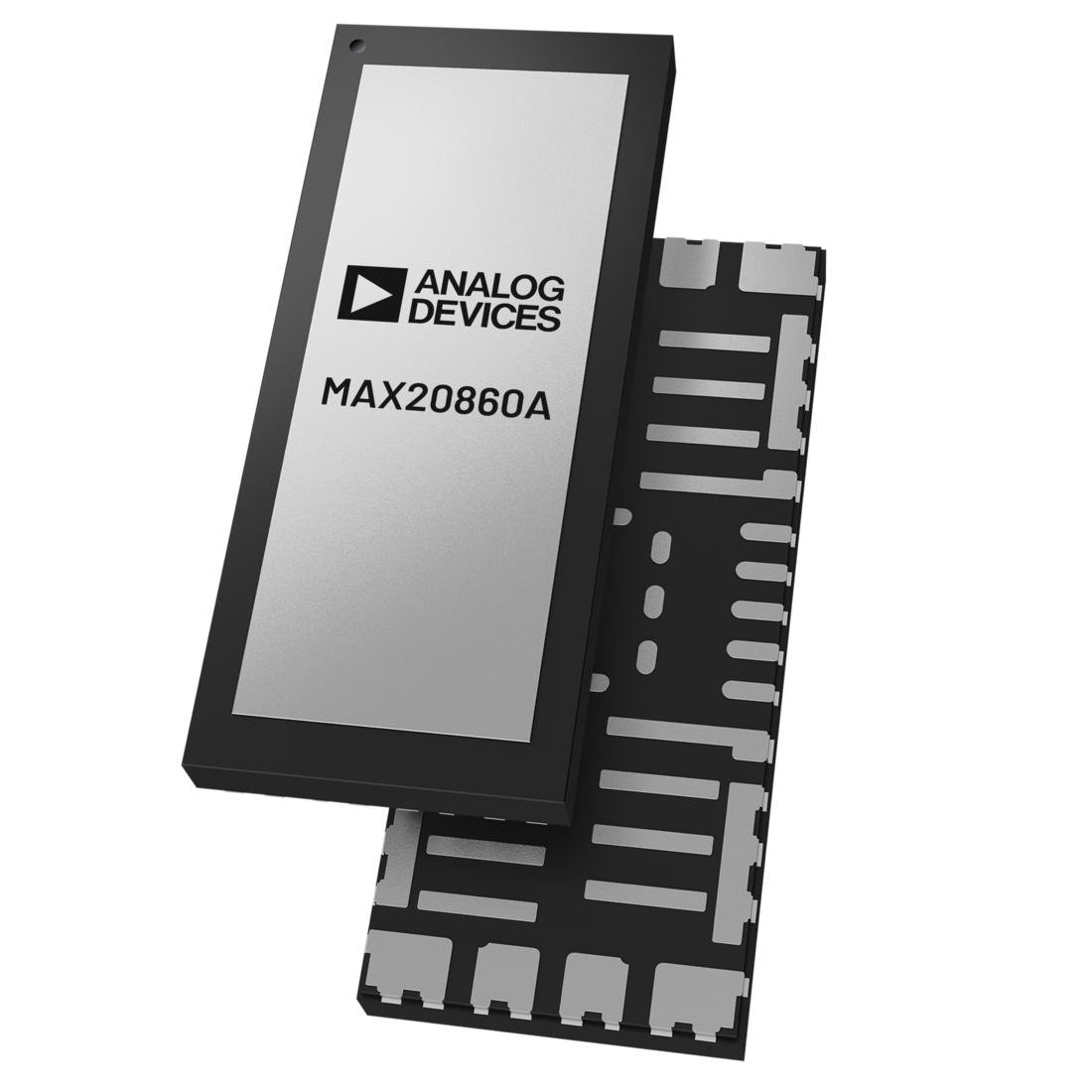

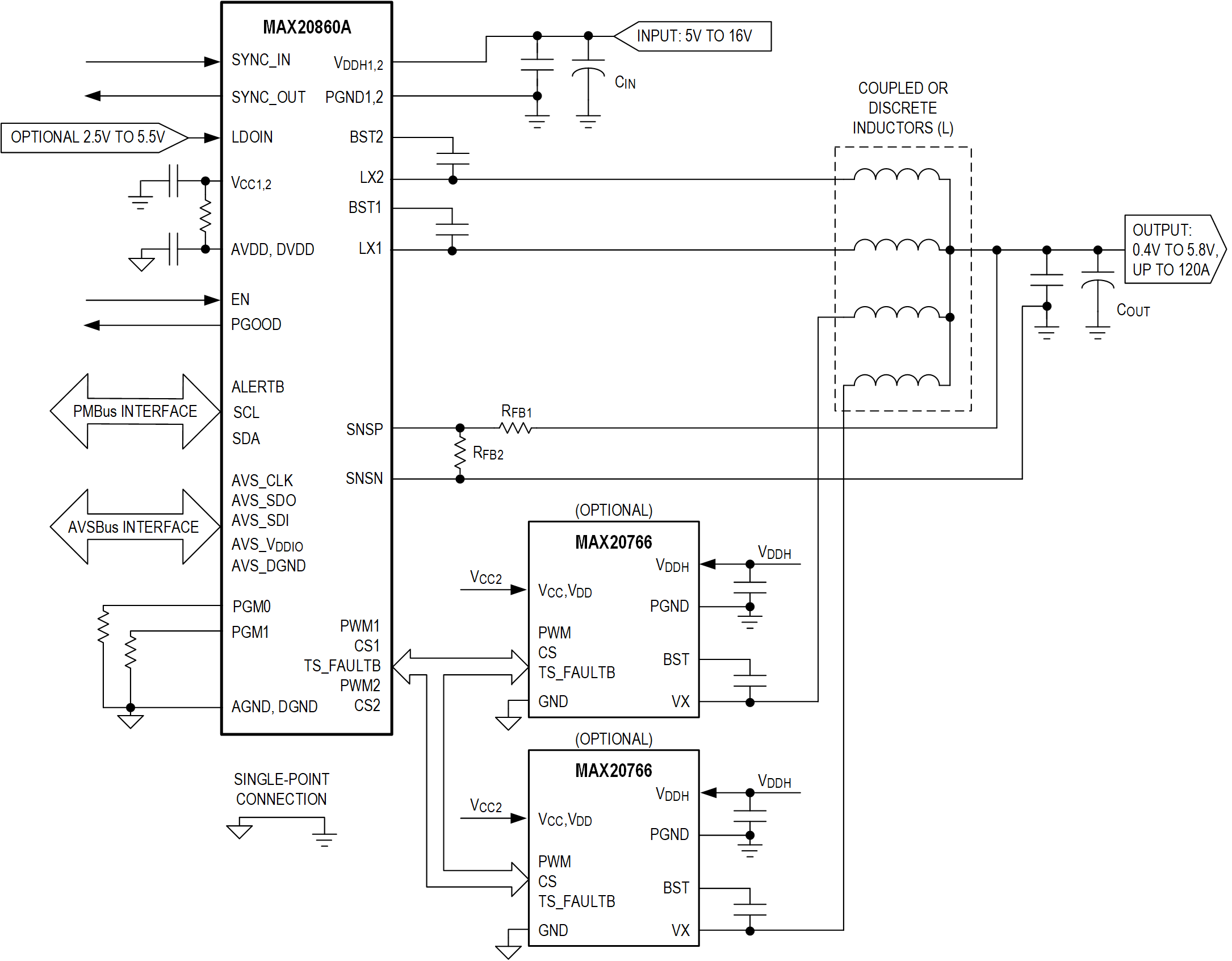

MAX20860A Simplified Block Diagram MAX20860A Chip Illustration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问
了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

eval board
schematic 1
schematic 2
schematic 3
MAX20860AEVKIT

评估：MAX20860A

立即购买 更多内容

特性和优点

  • 5V 至 16V 输入电压范围
  • 输出电压范围：0.4V 至 5.8V
  • 308kHz 至 2MHz 开关频率
  • 高效率和电源密度
  • 元件数量少
  • 单输出两相操作（可选三相或四相操作，带外部功率级）
  • PMBus 和 AVSBus 协议支持
  • 优化了性能
  • 经过验证的 PCB 布局
  • 全面装配且经过测试

产品详情

MAX20860A 评估套件是用于评估 MAX20860A 的参考平台，它是一款双相、紧凑、完全集成、高效、降压型 DC-DC 开关稳压器 IC。该 IC 采用 36 针、4.25mm x 10mm FC2QFN 封装。MAX20860A 是一款 60A 负载点 (PoL) 稳压器，可与外部智能功率级配对，以增加负载电流输送能力，可高达 90A 或 120A。有关更多详细信息，请参阅 MAX20860A IC 数据手册。

该评估套件是经过完全组装和测试的 MAX20860A PCB 实现。其中包括跳线针、测试点和输入/输出连接器，可为广泛的应用提供灵活、方便的使用。
MAX20860AEVKIT
评估：MAX20860A

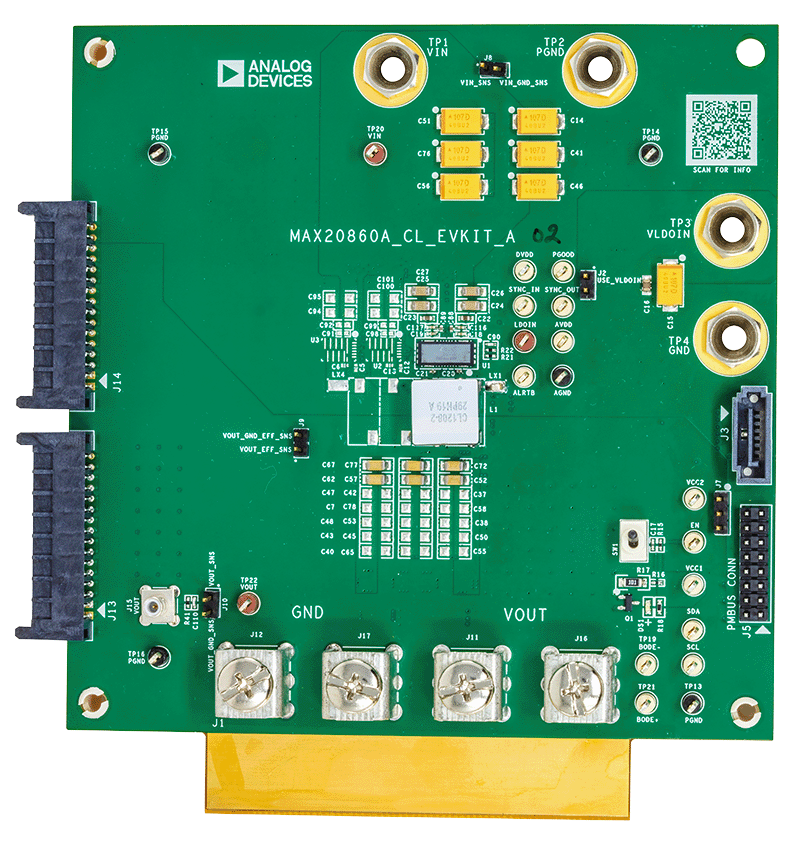

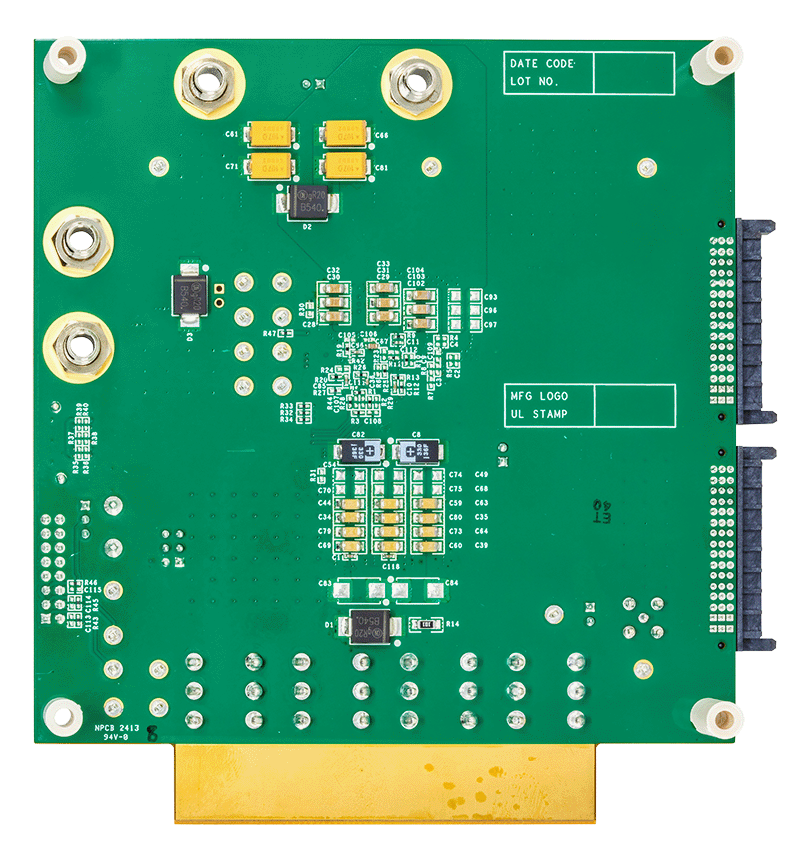

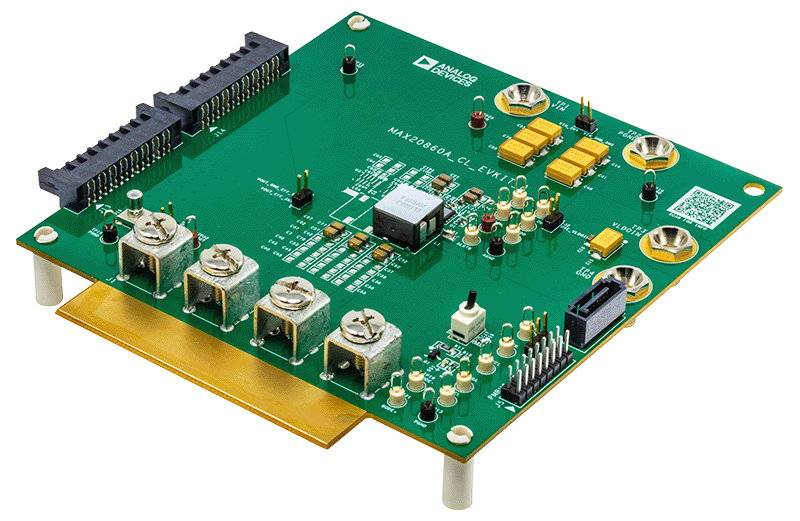

MAX20860AEVKIT Board Photo Angle View MAX20860AEVKIT Board Photo Top View MAX20860AEVKIT Board Photo Bottom View
