MAX17651

量产

4V至60V，100mA，超低静态电流，线性调节器

60V线性稳压器支持工业应用领域的可靠设计

数据手册 (Rev. 4) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 使用极其简单
    • 只需4个外部元件
    • 采用微小4.7µF、0805输出电容，非常稳定
    • 全陶瓷电容，布局紧凑
  • 缩减线性稳压器料号清单
    • 4V至60V宽输入电压范围
    • 0.6V至59V可调节输出
    • 高达100mA负载电流
  • 在恶劣工业环境下工作可靠
    • 内置输出电压监测，带有PGOOD引脚
    • 高压ENABLE输入
    • 8µA低静态电流
    • 低压差：100mA时仅为560mV
    • 过载保护
    • 过热保护
    • 高工业级-40°C至+125°C工作温度范围/-40°C至+150°C结温范围
MAX17651
4V至60V，100mA，超低静态电流，线性调节器

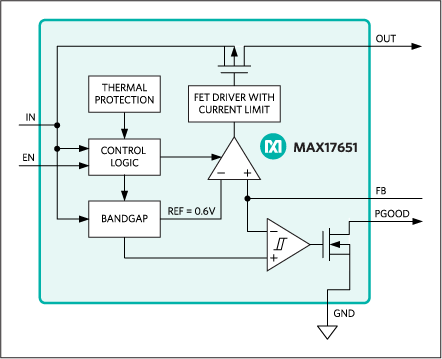

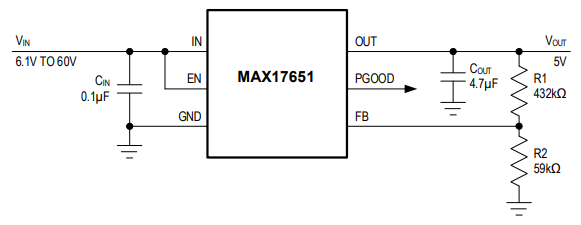

max17651 typical application circuit MAX17651: Functional Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

技术文章 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

评估套件

eval board
schematic 1
MAX17651EVKIT

MAX17651评估板

立即购买 更多内容

特性和优点

  • 使用极其简单
    • 采用微小4.7μF、0805输出电容，非常稳定
    • 只需4个外部元件
  • 缩减线性稳压器料号清单
    • 4V至60V宽输入电压范围
    • 0.6V至59V可调节输出电压范围
    • 高达100mA负载电流
  • 在恶劣工业环境下工作可靠
    • 内置输出电压监测，带有PGOOD引脚
    • 高压ENABLE输入
    • 8µA低静态电流
    • 过载保护
    • 过热保护

产品详情

MAX17651评估板(EV kit)是一块完整装配并经过测试的电路板，用于演示MAX17651高压、超低静态电流线性调节器的性能。评估板工作在4V至60V宽的输入电压范围， 提供高达100mA负载电流，空载条件下的耗流仅为8µA。器件使用简单，很容易配置，外部元件最少。器件具有过载电流保护和热关断。评估板已安装MAX17651AZT+，器件采用6引脚、小尺寸TSOT封装。

应用

  • 电池供电设备
  • 低电流工业电源
  • 开关电源后置调节器
  • 远端传感器
  • 电表

MAX17651EVKITA

MAX17651评估套件

立即购买 更多内容

特性和优点

  • 宽输入电压范围：4V至60V
  • 跳线可配置12V、5V和3.3V输出
  • 高达100mA的负载电流能力
  • 8µA空载电源电流
  • 高电平有效，使能输入
  • 用于稳压器输出电压监控的PGOOD输出
  • 过载保护
  • 过温保护
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX17651EVKITA#评估套件（EV套件）是一款装配完成且经过测试的电路板，用于演示采用6引脚TDFN封装的MAX17651高电压、超低静态电流线性稳压器的性能。该评估套件具有较宽的4V至60V输入电压范围，可提供高达100mA的负载电流。它在空载条件下的电源电流消耗仅为8µA。该评估套件使用简单，可通过很少的外部元件进行轻松配置。它具有过载电流保护和热关断功能。该评估套件已安装MAX17651ATT+，采用6引脚(3mm x 3mm) TDFN封装。



应用

  • 电池供电设备
  • 低电流工业电源
  • 用于开关电源的后置稳压器
  • 远程传感器
  • 电表
MAX17651EVKIT
MAX17651评估板

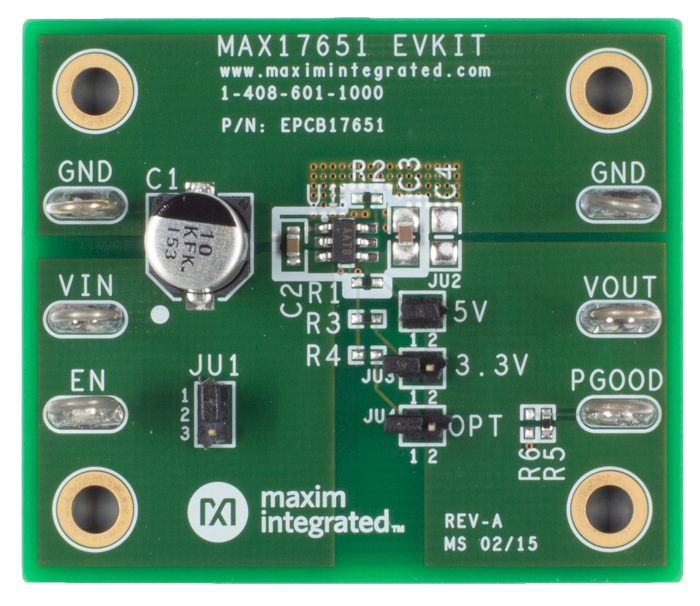

MAX17651EVKIT: Board Photo
MAX17651EVKITA
MAX17651评估套件

参考电路

MAXREFDES1169
MAXREFDES1169
MAXREFDES1169 参考设计

±15V/75mA和±7.5V/75mA输出、ISO-BUCK DC-DC电源模块

查看参考设计详情

特性和优点

  • ±15V@75mA和±7.5V@75mA输出，输出电压纹波180mV
  • 17V至32V输入电压范围
  • EN/UVLO输入
  • 200kHz开关频率
  • 89%峰值效率
  • 过流保护
  • 无光耦设计
  • 输出功率高达3.4W
  • 热保护
  • 经过验证的PCB布板

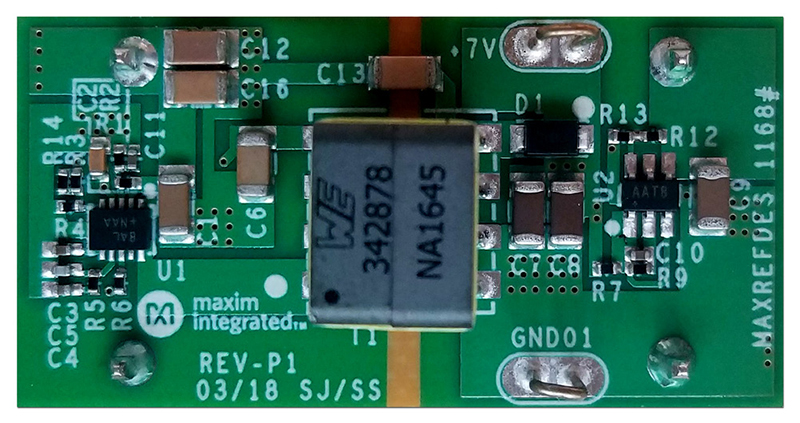

Figure 1. MAXREFDES1168 hardware.
Figure 1. MAXREFDES1168 hardware.
MAXREFDES1168 参考设计

7V/200mA或5V/100mA输出、ISO-BUCK DC-DC电源模块

查看参考设计详情

特性和优点

  • +7V@200mA或+5V@100mA输出
  • 17V至32V输入电压范围
  • EN/UVLO输入
  • 200kHz开关频率
  • 92.2%峰值效率
  • 过流保护
  • 无光耦设计
  • 输出功率高达1.4W
  • 热保护
  • 经过验证的PCB布板
  • 一级和二级输出电压短路保护

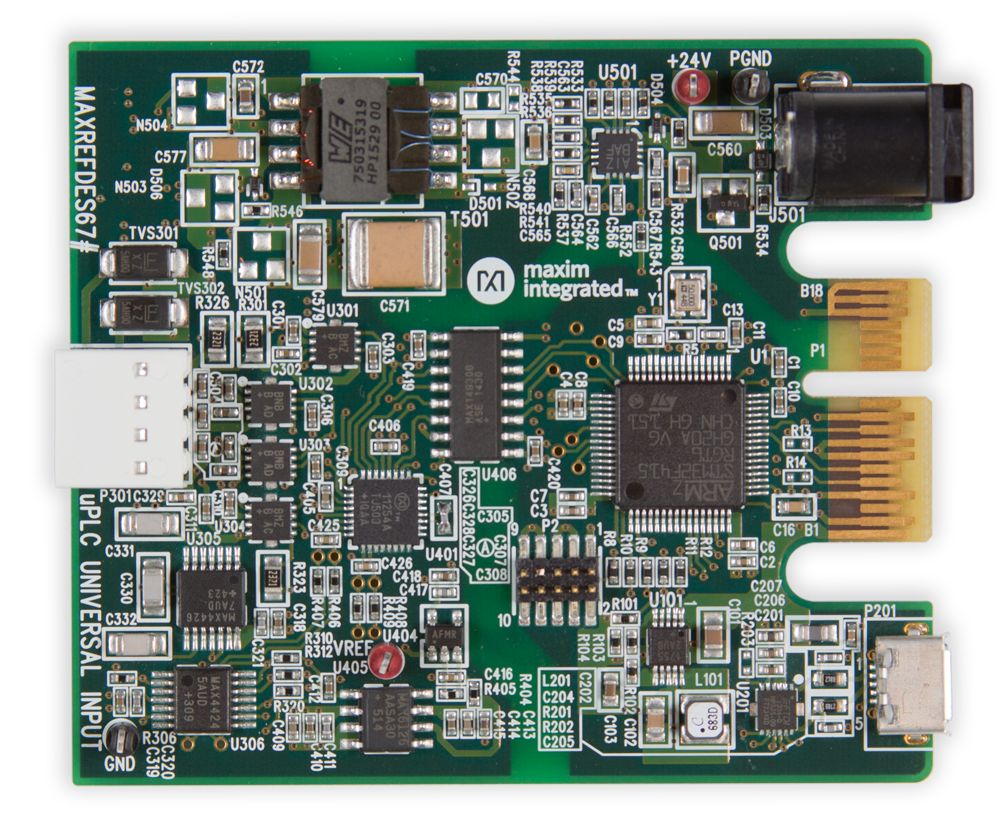

MAXREFDES67 Hardware.
MAXREFDES67 Hardware.

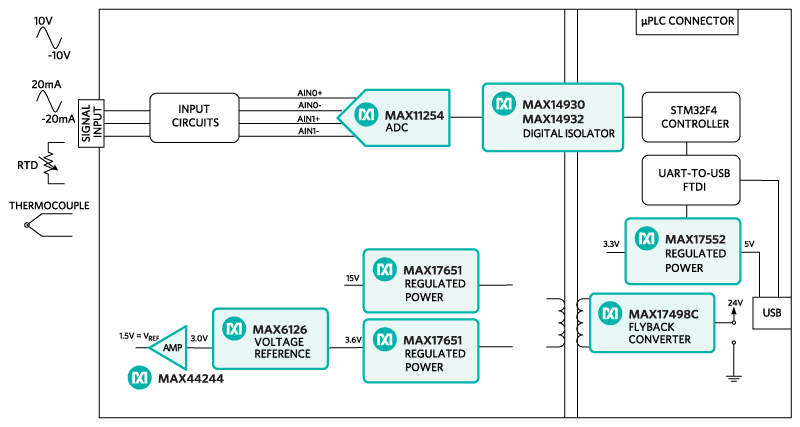

Figure 1. The MAXREFDES67 reference design block diagram.

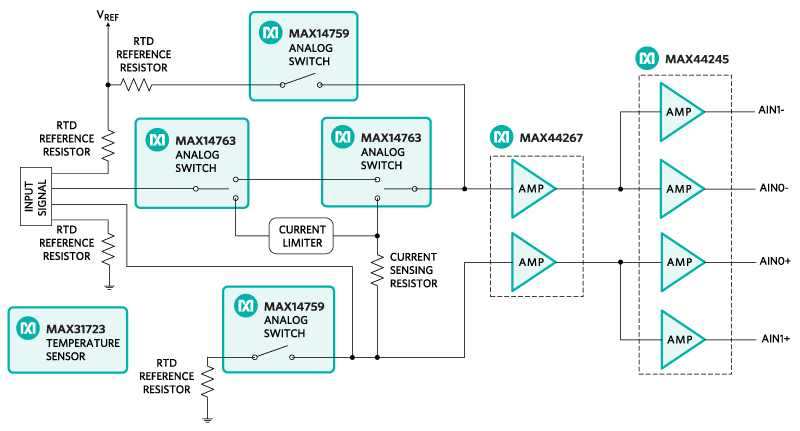

Figure 2. The MAXREFDES67 reference design input circuit block diagram.
MAXREFDES67 参考设计

通用输入微型PLC

查看参考设计详情

特性和优点

特征

  • 高精度
  • -10V至+10V ±20%电压输入
  • -20mA至+20mA ±20%电流输入
  • RTD和TC测试温度范围(-40°C至+150°C)
  • 软件控制输入类型
  • 24V输入保护
  • 电源和数据隔离
  • 电路板和传感器校准
  • 微型PLC规格
  • 器件驱动
  • C语言源代码示例
  • 测试数据

竞争优势

  • 设计灵活性
  • 加快上市时间
  • 易用性

应用

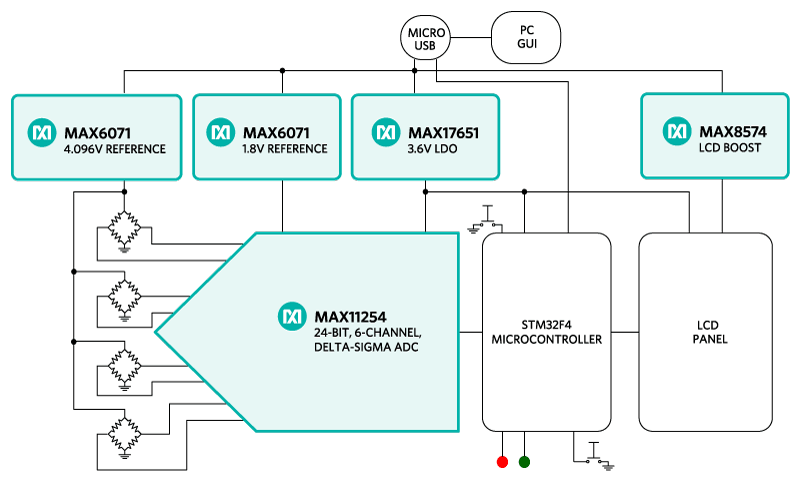

maxrefdes82fig01
maxrefdes82fig01
maxrefdes82fig00

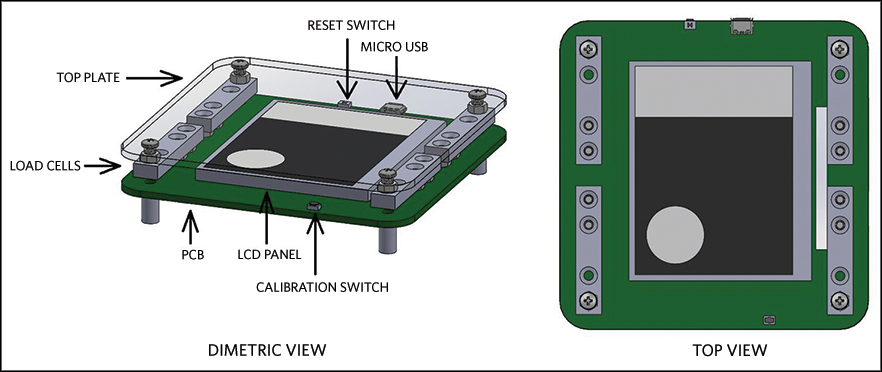

maxrefdes82fig02
MAXREFDES82 参考设计

智能压力传感器

查看参考设计详情

特性和优点

特征

  • 3D人机接口输入
  • 高精度称重仪
  • 低功耗ADC
  • 结构紧凑

竞争优势

  • 坚固耐用、高成效、灵活的3D人机接口输入设备
  • 高精度、高分辨率测量
  • 快速、低功耗数据采集
maxrefdes1166 image 1
maxrefdes1166 image 1
MAXREFDES1166 参考设计

±7V/100mA or ±5V/50mA, Iso-Buck DC-DC Converter Using the MAX17681A

查看参考设计详情

特性和优点

Reduces External Components and Total Cost

  • No Optocoupler
  • Synchronous Primary Operation
  • All-Ceramic Capacitors, Compact Layout

Reduces Number of DC-DC Regulators to Stock

  • Wide 4.5V to 42V Input
  • 0.9V to 0.96 x VIN Primary Output Voltage
  • Delivers Up to 5W Output Power

Reduces Power Dissipation

  • Peak Efficiency > 90%
  • 0.9μA (typ) Shutdown Current

Operates Reliably in Adverse Industrial Environments

  • Peak and Sink Current-Limit Protection
  • Robust Secondary-Side Output Overcurrent Protection (MAX17681A)
  • ±1.7% Feedback Accuracy
  • Programmable EN/UVLO Threshold
  • Adjustable Soft-Start
  • Overtemperature Protection
  • -40°C to +125°C Operation
MAXREFDES1169
±15V/75mA和±7.5V/75mA输出、ISO-BUCK DC-DC电源模块
MAXREFDES1169
MAXREFDES1168
7V/200mA或5V/100mA输出、ISO-BUCK DC-DC电源模块
Figure 1. MAXREFDES1168 hardware.
MAXREFDES67
通用输入微型PLC
MAXREFDES67 Hardware.
Figure 1. The MAXREFDES67 reference design block diagram.
Figure 2. The MAXREFDES67 reference design input circuit block diagram.
MAXREFDES82
智能压力传感器
maxrefdes82fig01
maxrefdes82fig00
maxrefdes82fig02
MAXREFDES1166
±7V/100mA or ±5V/50mA, Iso-Buck DC-DC Converter Using the MAX17681A
maxrefdes1166 image 1

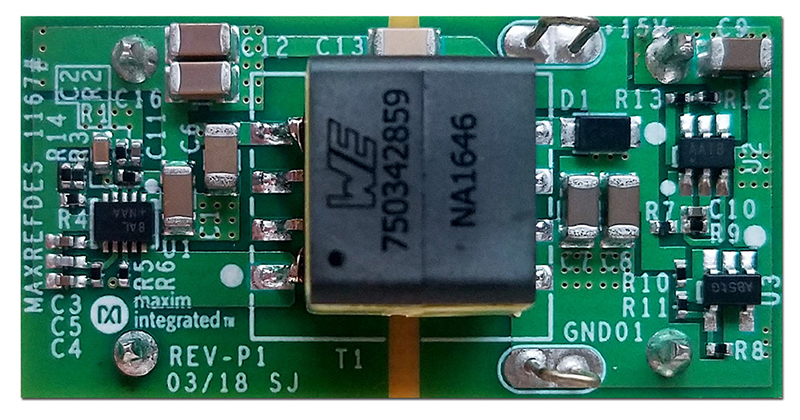

MAXREFDES1167
15V/200mA或12V/100mA输出、ISO-BUCK DC-DC电源模块
MAXREFDES1167
