MAX1748
MAX1748
量产三输出TFT-LCD DC-DC转换器
- 产品模型
- 2
Viewing:
产品详情
- 三路集成DC-DC转换器
- 1MHz电流模式PWM boost稳压器
- 高达+13V大功率主输出
- ±1%精度
- 高效率(93%)
- 双电荷泵输出
- 高达+40V正电荷泵输出
- 低达-40V负电荷泵输出
- 内部供电顺序
- 内部功率MOSFET
- +2.7V至+5.5V输入电源
- 0.1µA关断电流
- 0.6mA静态电流
- 内部软启动
- 电源就绪输出
- 超小型外部元件
- 薄型TSSOP封装(最高1.1mm)

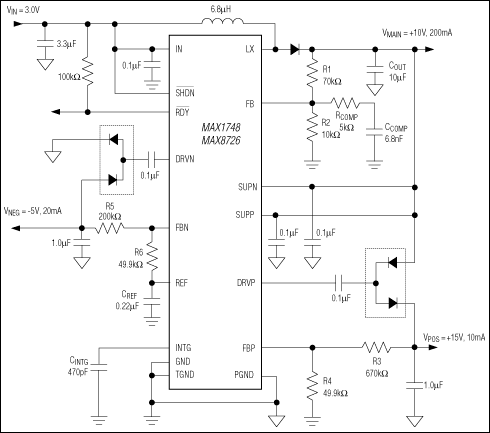

MAX1748/MAX8726是小外形TSSOP封装的三输出DC-DC转换器，提供有源矩阵薄膜晶体管(TFT)液晶显示器(LCD)所需的稳定电压。一个大功率DC-DC转换器和2个小功率电荷泵将+3.3V至+5V输入电压转换为3个独立的输出电压。
1MHz主DC-DC转换器使用极小的电感和陶瓷电容，产生高达13V的升压输出电压(VMAIN)。低功耗BiCMOS控制电路和低导通电阻(0.35Ω)集成功率MOSFET可使效率高达93%。
两个电荷泵独立的产生一个正输出(VPOS)和一个负输出(VNEG)。这些小功率输出使用外部级联二极管和电容(根据需要选择级数)产生高达+40V和低至-40V的稳压输出。独有的稳压方式极大的降低了输出纹波，同时也减小了两个电荷泵的电容尺寸。
对于MAX1748和MAX8726两种器件，供电顺序为(VMAIN)首先上电，然后(VNEG)上电，最后(VPOS)上电。MAX1748在前一路电源完成后迅速软启动下一路电源。MAX8726在(VMAIN)和(VNEG)以及(VNEG)和(VPOS)之间加入了一段延时。
MAX1748/MAX8726提供超薄TSSOP封装(1.1mm最大高度)。
应用
- 便携式摄像机
- 数码相机
- 无源矩阵LCD显示器
- PDA
- TFT有源点阵LCD显示器
参考资料
数据手册 2
可靠性数据 1
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX1748EUE+ | 16-TSSOP_4.4-4.4_MM | ||
| MAX1748EUE+T | 16-TSSOP_4.4-4.4_MM |
