MAX1779

不推荐用于新设计

低功耗、三输出TFT LCD DC-DC转换器

业内首款高性能boost调节器，带有双电荷泵稳压器，用于小尺寸电池供电的LCD设备

数据手册 (Rev. 1)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 三个集成式DC-DC转换器
  • 250kHz电流模式PWM升压稳压器
    • 高功率主输出高达+13V
    • 精度：±1%
    • 高效率(91%)
  • 双路电荷泵输出
    • 正电荷泵输出高达+40V
    • 负电荷泵输出低至-40V
  • 内部电源时序控制
  • 内部功率MOSFET
  • 输入电源：+2.7V至+5.5V
  • 关断电流：0.1µA
  • 静态电流：0.5mA
  • 内部软启动
  • 电源就绪输出
  • 超小型外部元件
  • 薄型TSSOP封装（最高处为1.1mm）
MAX1779
低功耗、三输出TFT LCD DC-DC转换器

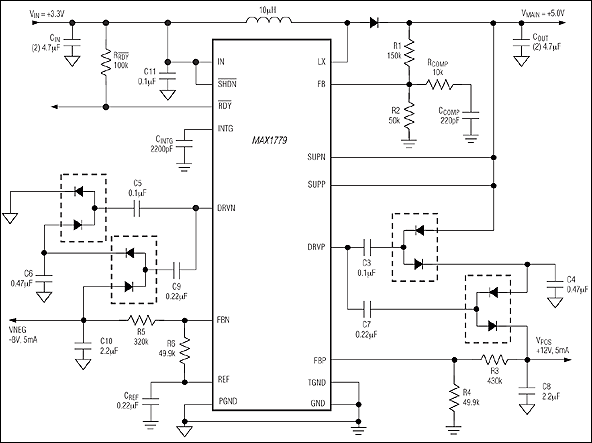

MAX1779：典型工作电路
