MAX1358B
量产16位数据采集系统,带有ADC、DAC、UPIO、RTC、电压监测器和温度传感器
- 产品模型
- 2
产品详情
- +1.8V至+3.6V单电源供电
- 多通道、16位Σ-Δ ADC
- 10sps至477sps可编程转换速率
- 自失调、系统失调以及增益校准
- 增益为1、2、4或8的PGA
- 单极性和双极性模式
- 10路输入差分复用器
- 10位加载-感应DAC
- 通用运算放大器
- 双通道SPDT和SPST模拟开关
- 可选基准
- 1.25V、2.048V和2.5V
- 内部电荷泵
- 系统支持
- RTC和闹钟寄存器
- 内部/外部温度传感器
- 内部振荡器,带时钟输出
- 用户可编程I/O和中断发生器
- VDD监测器
- SPI/QSPI/MICROWIRE、4线串行接口
- 节省空间的(6mm x 6mm x 0.8mm)、40引脚TQFN封装

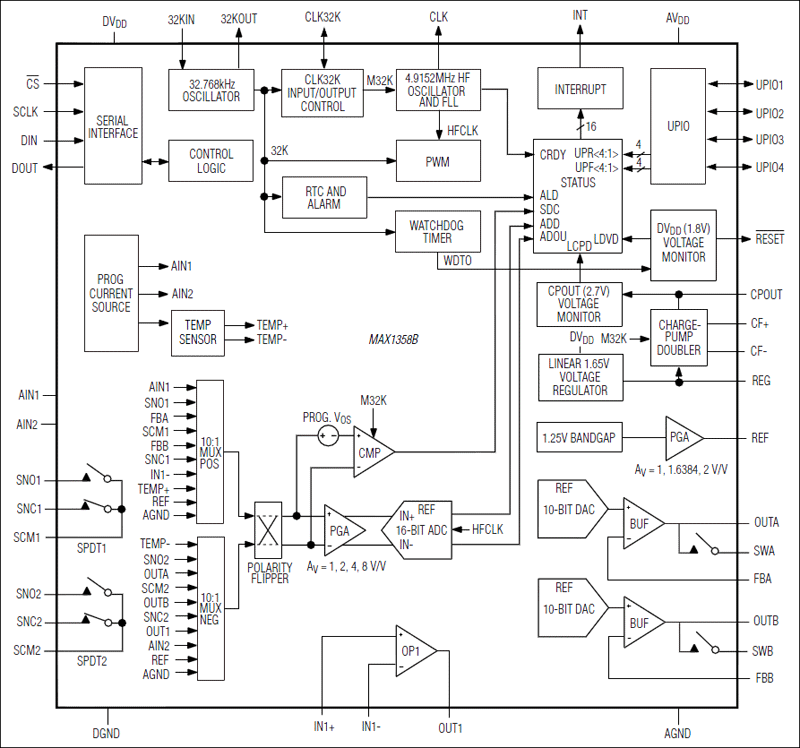

MAX1358B智能数据采集系统(DAS)基于16位、Σ-Δ模数转换器(ADC),系统支持的功能使其非常适合基于微处理器(µP)的系统。器件在单个芯片中集成了ADC、DAC、运算放大器、内部可选电压基准、温度传感器、模拟开关、32kHz振荡器、带闹钟功能的实时时钟(RTC)、高频锁频环(FLL)时钟、四个用户可编程I/O、中断发生器以及1.8V和2.7V电压监测器。
MAX1358B带有两路10:1差分输入复用器(mux),可接受0至AVDD的信号电平。片上1倍至8倍可编程增益放大器(PGA)用于测量低压信号,减少了所需的外部电路。
MAX1358B采用+1.8V至+3.6V单电源供电,正常工作模式下仅消耗1.15mA电流,休眠模式下电流仅为3µA。MAX1358B带有两个DAC以及一路通用运算放大器。
串行接口兼容于SPI™/QSPI™或MICROWIRE™,用于上电设置、配置并检测所有功能模块的状态。
MAX1358B采用节省空间的40引脚TQFN封装,工作在商业级(0°C至+70°C)和扩展级(-40°C至+85°C)温度范围。
应用
- 电池供电和便携式设备
- 数据采集系统
- 电化学与光传感器
- 工业控制
- 医疗仪器
参考资料
数据手册 1
设计笔记 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
MAX1358BETL+ | 40-LFCSP-6X6X0.75 | ||
MAX1358BETL+T | 40-LFCSP-6X6X0.75 |
这是最新版本的数据手册
