MAX1272
量产带故障保护的12位ADC，具有软件可选的输入范围
带故障保护的12位ADC，具有软件可选的输入范围
- 产品模型
- 3
产品详情
- 四种软件可选的输入范围
- MAX1272：0至10V、0至5V、±10V、±5V
- MAX1273：0至VREF、0至VREF / 2、±VREF、±VREF / 2
- 12位分辨率，无丢码
- 5V单电源工作
- SPI/QSPI/MICROWIRE兼容的3线接口
- 87ksps采样率
- ±12V故障保护模拟输入(MAX1272)
- 内部(4.096V)或外部(2.4V至4.18V)基准
- 低功耗
- 87ksps时1.5mA
- 10ksps时0.4mA
- 1ksps时0.2mA
- 四种关断模式
- 8引脚PDIP封装
MAX1272/MAX1273多量程12位数据采集系统(DAS)工作于5V单电源。软件可编程的模拟输入可接受多种不同的电压范围：MAX1272为±10V、±5V、0至10V、0至5V；MAX1273为±VREF、±VREF / 2、0至VREF、0至VREF / 2。软件选择扩展了模拟输入范围，将有效动态范围提高至14位，可灵活的将4-20mA供电的传感器直接连接至5V的单电源系统。此外，MAX1272还可提供±12V的故障保护。其他特性还有：5MHz的采样/保持(T/H)带宽、87ksps的通过率、以及内部(4.096V)或外部(2.40V至4.18V)基准。

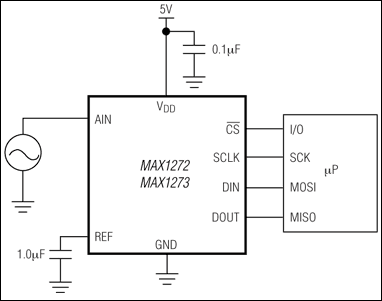

MAX1272/MAX1273的串行接口可直接与SPI™/QSPI™/MICROWIRE™兼容的器件连接，无需任何外部逻辑。
四种软件可编程的掉电模式(延迟待机、立即待机、延迟全掉电和立即全掉电)在各次转换之间进入低电流关断状态。在待机模式下，内部基准缓冲器仍保持有效，因此没有启动延迟。
MAX1272/MAX1273采用8引脚PDIP封装。两款器件均可工作于商业级(0°C至+70°C)或扩展级(-40°C至+85°C)温度范围。
应用
- 自动测试
- 电池供电仪表
- 数据采集系统
- 工业控制系统
- 医疗仪器
- 机器人技术
参考资料
数据手册 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX1272CUA+ | Micro-MAX, Thin Shrink Small-Outline | ||
| MAX1272CUA+T | Micro-MAX, Thin Shrink Small-Outline | ||
| MAX1272EUA+ | Micro-MAX, Thin Shrink Small-Outline |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
9月 19, 2018 - 1753N ASSEMBLY |
||
| MAX1272CUA+ | 量产 | |
| MAX1272EUA+ | 量产 | |
这是最新版本的数据手册
