LTC6563

推荐新设计使用

提供输出复用的四通道跨阻放大器

数据手册 (Rev. A)
产品模型
7
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 600MHz–3dB带宽，具有0.5pF输入电容
  • 100Ω差分负载下高达2VP-P摆幅的差分输出
  • 提供输出MUX的内置高速ADC驱动器
  • 可选22.2/16.7/11.1/5.55kΩ跨阻增益
  • 1.8pA/3.7pA√Hz输入电流噪声密度100MHz/600MHz (0.5pF)
  • 65nARMS集成折合到输入端的电流噪声（600MHz，0.5pF）
  • 较大的线性输入电流范围：0μA至90μA
  • 大瞬态过载电流>1A峰值
  • 快速过载恢复：2.5ns
  • 快速通道切换：10ns
  • 功耗：194mW至325mW(3.3V)，随输出模式而变化（关断时为13mW）
  • 输出多路复用允许使用多个LTC6563以创建8、12、16…32通道解决方案
  • 3mm × 5mm 24引脚QFN封装，可湿翼
  • 通过AECQ-100 1级认证
LTC6563
提供输出复用的四通道跨阻放大器

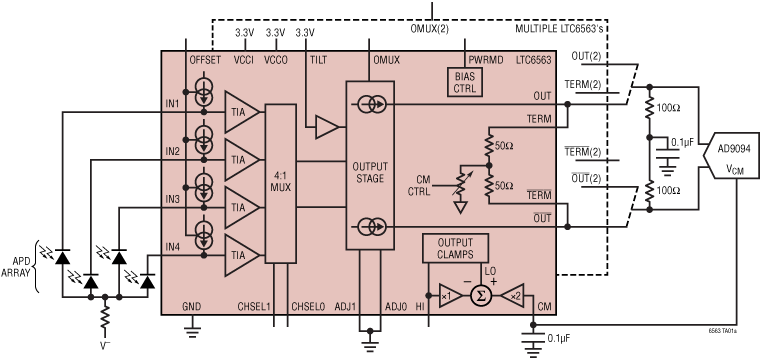

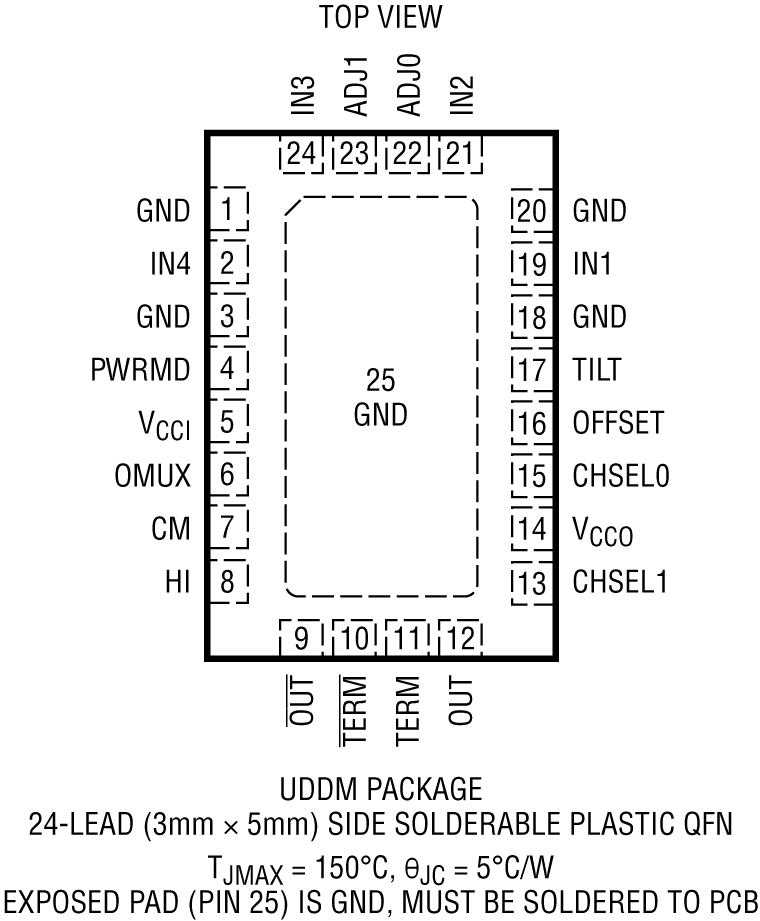

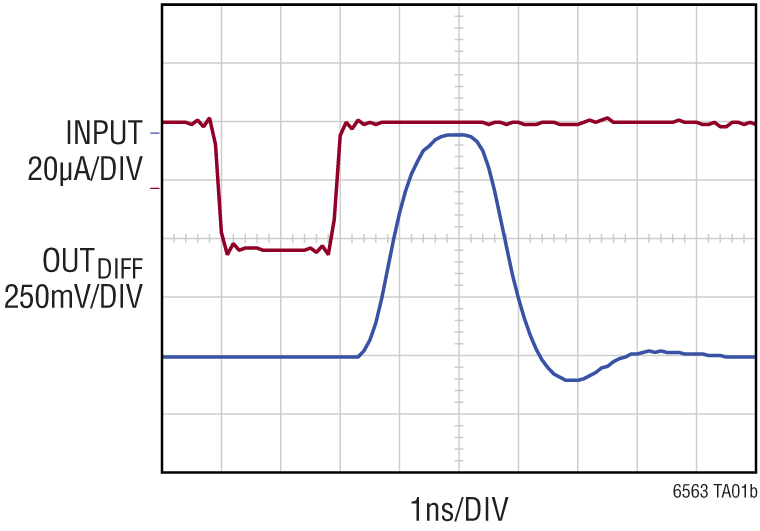

LTC6563 LTC6563 Application Circuit LTC6563 Pin Configuration LTC6563 Performance Graph LTC6563DICE Functional Block Diagram LTC6563DICE Pin Configuration
