LTC3311/
LTC3311-X

推荐新设计使用

5V、12.5A同步降压型Silent Switcher稳压器，采用3mm x 3mm LQFN封装

数据手册 (Rev. A)
产品模型
36
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 兼容 LTC3310/LTC3310S 和 LTC3311S 引脚
  • Silent Switcher® 架构：
    • 超低 EMI 辐射
  • 高效率 － 4.5mΩ NMOS 和 16mΩ PMOS
  • 宽带宽，快速瞬态响应
  • 安全承受过载电感饱和
  • VIN 范围：2.25V 至 5.5V
  • VOUT 范围：0.5V 至 VIN
  • VOUT 精度：远程检测精度为 ±1%
  • 峰值电流模式控制
  • 最短接通时间：35ns
  • 可编程频率至 5MHz
  • 精密 400mV 启用阈值，关断电流为 1µA
  • 输出软启动与电压跟踪
  • 电源正常输出
  • 裸片温度监视器
  • 在强制连续模式下，可配置为并联功率级
  • 耐热性能增强 3mm × 3mm LQFN 封装
  • 符合汽车应用的 AEC-Q100 标准
LTC3311/
LTC3311-X
5V、12.5A同步降压型Silent Switcher稳压器，采用3mm x 3mm LQFN封装
LTC3311 Application Circuit LTC3311 Pin Configuration LTC3311 Performance Graph
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 6

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LTC3311
  • LTC3311-0.75
  • LTC3311-0.85
  • LTC3311-0.875
  • LTC3311-1
  • LTC3311S

LTpowerCAD

LTpowerCAD中提供以下器件的设计工具：

  • LTC3311S
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
DC3056A

LTC3311 | 3.3V至 1.2V、12.5A、2MHz汽车低EMI降压稳压器，采用1.22cm2解决方案

立即购买 更多内容

产品详情

演示电路3056A内置LTC3311 12.5A、低压同步降压型Silent Switcher®，作为2MHz、2.25V–5.5V输入、1.2V 12.5A输出降压稳压器运行。LTC3311支持0.5 V至VIN的输出电压，工作频率为500 kHz至5 MHz。LTC3311是一款紧凑型、超低辐射、高效率和高速同步单芯片降压型开关稳压器。Silent Switcher技术优化了快速电流环路，可以更轻松地将EMI/EMC辐射降至最低。35ns的最短快速导通时间在高频率下可从高电平VIN转换为低电平VOUT。

DC3056A设置为在强制连续模式下运行，开关频率为2MHz，但可以配置为脉冲跳跃模式和不同的开关频率。RT连接到VIN，将MODE/SYNC引脚设置为输入，允许LTC3311通过外部时钟同步。将MODE/SYNC引脚连接到VIN，可设置为强制连续模式，将MODE/SYNC引脚连接到GND，则可设置为跳脉冲模式。

演示手册中的图5显示了电路在强制连续工作模式下以及3.3 V输入时的效率和功率损耗。DC3056A还具有EMI滤波器，可降低传导EMI。可通过在VIN EMI端子上施加输入电压包含该EMI滤波器。有关板的EMI性能，请参阅“EMI测试结果”部分。演示手册中图7至图9中红线表示传导型和辐射型发射测试的CISPR 25 5类峰值限值。

LTC3311数据手册提供了完整的器件、操作和应用信息说明。数据手册必须与演示手册配合阅读。LTC3311采用3 mm × 3 mm LQFN-18封装，具有裸焊盘以实现低热阻。数据手册的“低EMI PCB布局”部分中提供了用于实现低EMI运行和最大热性能的布局建议。

eval board
schematic 4
schematic 5
schematic 6
schematic 7
schematic 8
schematic 9
DC3186A

LTC3311 | 3.3V至1.2V、50A、37.5A、25A多相2MHz汽车用低EMI降压稳压器

立即购买 更多内容

产品详情

演示电路3186A内置12.5A、低压同步降压型Silent Switcher® LTC3311，作为多相2 MHz、3V至5.5V输入、1.2V降压稳压器运行。DC3186A提供三种构建选项，分别提供两相25A、三相37.5A或四相50A输出解决方案。LTC3311支持0.5 V至VIN的可调输出电压，多相操作中的工作频率为500kHz至5MHz。DC3186A的所有相位均在强制连续模式下运行。

DC3186A还具有EMI滤波器，可降低传导EMI。可通过在VIN EMI端子上施加输入电压包含该EMI滤波器。

效率与负载图显示了这三个构建选项在3.3V输入时的电路效率。

还包含一个板载瞬态电路，用于测量快速瞬态性能。

LTC3311数据手册提供完整的器件、操作说明和应用信息。数据手册必须与演示手册配合阅读。LTC3311采用3 mm × 3 mm LQFN封装，具有裸焊盘以实现低热阻。

eval board
schematic 10
schematic 11
schematic 12
DC3217A

LTC3311-0.75 | 3.3V至0.75V、12.5A、2MHz汽车用低EMI降压稳压器

立即购买 更多内容

产品详情

演示电路3217A内置LTC3311-0.75，这是一款0.75V固定电压、12.5A同步降压型Silent Switcher®，可作为2MHz、3V至3.6V输入、0.75V/12.5A输出降压稳压器运行。LTC3311-0.75支持0.75V固定输出电压，工作频率范围为500kHz至5MHz。LTC3311-0.75是一款紧凑型、低辐射、高效率和高速同步单芯片降压型开关稳压器。LTC3311-0.75提供有源电压定位(AVP)功能，其中输出电压取决于负载电流。在轻载条件下，输出电压可调节到高于标称值。在满载条件下，输出电压可调节到低于标称值。直流负载经过调节，以改善瞬态性能，并降低输出电容要求。

DC3217A设置为在强制连续模式下运行，开关频率为2MHz，但可以配置为在不同开关频率下或脉冲跳跃模式下运行。LTC3311-0.75调谐器也可以使用MODE/SYNC turret与外部时钟同步，采用DC3217A的默认设置。演示手册中的图7显示DC3217A采用3.3V输入电压时在两种工作模式下的效率与功率损耗。

DC3217A经过优化，可在4A至12A、8A/μs负载阶跃瞬变期间，将其输出保持在目标电压的±3%范围内。在演示板背面放一个快速负载阶跃瞬态电路，用于测量转换器的负载阶跃响应。

DC3217A还具有EMI滤波器，可降低传导EMI。可通过在VIN EMI端子上施加输入电压包含该EMI滤波器。有关板的EMI性能，请参阅“EMI测试结果”部分。EMI性能图中的红色线条表示传导型和辐射型发射测试的CISPR 25 Class 5峰值限值。

LTC3311-0.75数据手册提供完整的器件说明及其应用信息。数据手册必须与演示手册配合阅读。LTC3311-0.75采用3 mm × 3 mm LQFN封装，具有裸露焊盘以实现低热阻。有关实现低EMI运行和出色热性能的布局建议，请参阅数据手册的“低EMI PCB布局”部分。

eval board
schematic 13
schematic 14
schematic 15
DC3059A

LTC3311-0.85 | 3.3V至0.85V、12.5A、2MHz汽车用低EMI降压稳压器，采用1.04cm2解决方案

立即购买 更多内容

产品详情

演示电路3059A内置LTC3311-0.85，这是一款0.85V固定电压、12.5A同步降压型Silent Switcher®，可作为2MHz、3V至3.6V输入、0.85V/12.5A输出降压稳压器运行。LTC3311-0.85支持0.85V固定输出电压，工作频率范围为500kHz至5MHz。LTC3311-0.85是一款紧凑型、低辐射、高效率和高速同步单芯片降压型开关稳压器。LTC3311-0.85提供有源电压定位(AVP)功能，其中输出电压取决于负载电流。在轻载条件下，输出电压可调节到高于标称值。在满载条件下，输出电压可调节到低于标称值。直流负载经过调节，以改善瞬态性能，并降低输出电容要求。

DC3059A设置为在强制连续模式下运行，开关频率为2MHz，但可以配置为在不同开关频率下或脉冲跳跃模式下运行。LTC3311-0.85振荡器也可以使用MODE/SYNC turret与外部时钟同步，采用DC3059的默认设置。图5显示DC3059A采用3.3V输入电压时在两种工作模式下的效率和功率损耗。

DC3059A经过优化，可在4A-8A、4A/μs负载阶跃瞬变期间，将其输出保持在目标电压的±3%范围内。在演示板背面放一个快速负载阶跃瞬态电路，用于测量转换器的负载阶跃响应。

DC3059A还具有EMI滤波器，可降低传导EMI。可通过在VIN EMI端子上施加输入电压包含该EMI滤波器。有关板的EMI性能，请参阅“EMI测试结果”部分。EMI性能图中的红色线条表示传导型和辐射型发射测试的CISPR 25 Class 5峰值限值。

LTC3311-0.85数据手册提供完整的器件说明及其应用信息。数据手册必须与演示手册配合阅读。LTC3311-0.85采用3 mm × 3 mm LQFN封装，具有裸露焊盘以实现低热阻。有关实现低EMI运行和出色热性能的布局建议，请参阅数据手册的“低EMI PCB布局”部分。

eval board
schematic 16
schematic 17
schematic 18
DC3127A

LTC3311-0.875 | 3.3V至0.875V、12.5A、2MHz汽车用低EMI降压稳压器，采用1.04cm2解决方案

立即购买 更多内容

产品详情

演示电路3127A内置LTC3311-0.875，这是一款0.875V固定电压、12.5A同步降压型Silent Switcher®，可作为2MHz、3V至3.6V输入、0.875V/12.5A输出降压稳压器运行。LTC3311-0.875支持0.875V固定输出电压，工作频率范围为500kHz至5MHz。LTC3311-0.875是一款紧凑型、低辐射、高效率和高速同步单芯片降压型开关稳压器。LTC3311-0.875提供有源电压定位(AVP)功能，其中输出电压取决于负载电流。在轻载条件下，输出电压可调节到高于标称值。在满载条件下，输出电压可调节到低于标称值。直流负载经过调节，以改善瞬态性能，并降低输出电容要求。

DC3127A设置为在强制连续模式下运行，开关频率为2MHz，但可以配置为在不同开关频率下或脉冲跳跃模式下运行。LTC3311-0.875振荡器也可以使用MODE/SYNC turret与外部时钟同步，采用DC3127的默认设置。演示手册中的图5显示DC3127A采用3.3V输入电压时在两种工作模式下的效率与功率损耗。

DC3127A经过优化，可在4A至8A、4A/μs负载阶跃瞬变期间，将其输出保持在目标电压的±3%范围内。在演示板背面放一个快速负载阶跃瞬态电路，用于测量转换器的负载阶跃响应。

DC3127A还具有EMI滤波器，可降低传导EMI。可通过在VIN EMI端子上施加输入电压包含该EMI滤波器。有关板的EMI性能，请参阅“EMI测试结果”部分。EMI性能图中的红色线条表示传导型和辐射型发射测试的CISPR 25 Class 5峰值限值。

LTC3311-0.875数据手册提供完整的器件说明及其应用信息。数据手册必须与演示手册配合阅读。LTC3311-0.875采用3 mm × 3 mm LQFN封装，具有裸露焊盘以实现低热阻。有关实现低EMI运行和出色热性能的布局建议，请参阅数据手册的“低EMI PCB布局”部分。

eval board
schematic 19
schematic 20
schematic 21
DC3113A

LTC3311-1 | 3.3V至1V、12.5A、2MHz汽车用低EMI降压稳压器

立即购买 更多内容

产品详情

演示电路3113A内置LTC3311-1，这是一款1V固定电压、12.5A同步降压型Silent Switcher®，可作为2MHz、3V至3.6V输入、1V/12.5A输出降压稳压器运行。LTC3311-1支持1V固定输出电压，工作频率范围为500kHz至5MHz。LTC3311-1是一款紧凑型、低辐射、高效率和高速同步单芯片降压型开关稳压器。LTC3311-1具有有源电压定位(AVP)功能，其中输出电压取决于负载电流。在轻载条件下，输出电压可调节到高于标称值。在满载条件下，输出电压可调节到低于标称值。直流负载经过调节，以改善瞬态性能，并降低输出电容要求。

DC3113A设置为在强制连续模式下运行，开关频率为2MHz，但可以配置为在不同开关频率下或脉冲跳跃模式下运行。LTC3311-1振荡器也可以使用MODE/SYNC turret与外部时钟同步，采用DC3113A的默认设置。图7显示DC3113A采用3.3V输入电压时在两种工作模式下的效率和功率损耗。

DC3113A针对4A至12A、8Aμ负载阶跃瞬态进行了优化。在演示板背面放一个快速负载阶跃瞬态电路，用于测量转换器的负载阶跃响应。

DC3113A还具有EMI滤波器，可降低传导EMI。可通过在VIN EMI端子上施加输入电压包含该EMI滤波器。有关板的EMI性能，请参阅“EMI测试结果”部分。EMI性能图中的红色线条表示传导型和辐射型发射测试的CISPR 25 Class 5峰值限值。

LTC3311-1数据手册提供完整的器件说明及其应用信息。必须将该数据手册与本演示手册配合阅读。LTC3311-1采用3mm×3mm LQFN封装，具有裸焊盘以实现低热阻。有关实现低EMI运行和出色热性能的布局建议，请参阅数据手册的“低EMI PCB布局”部分。
DC3056A
LTC3311 | 3.3V至 1.2V、12.5A、2MHz汽车低EMI降压稳压器，采用1.22cm2解决方案

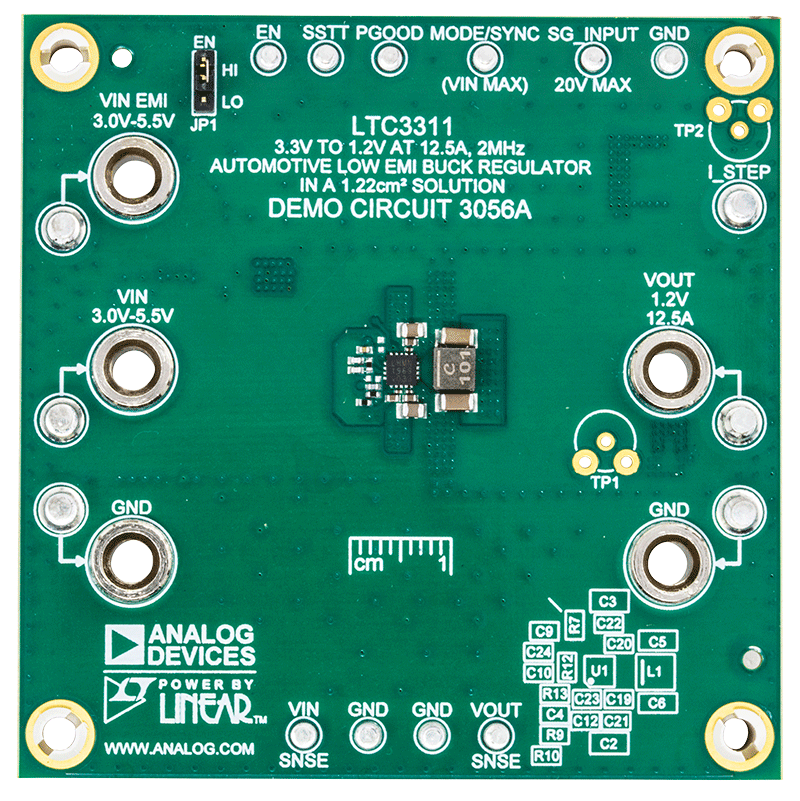

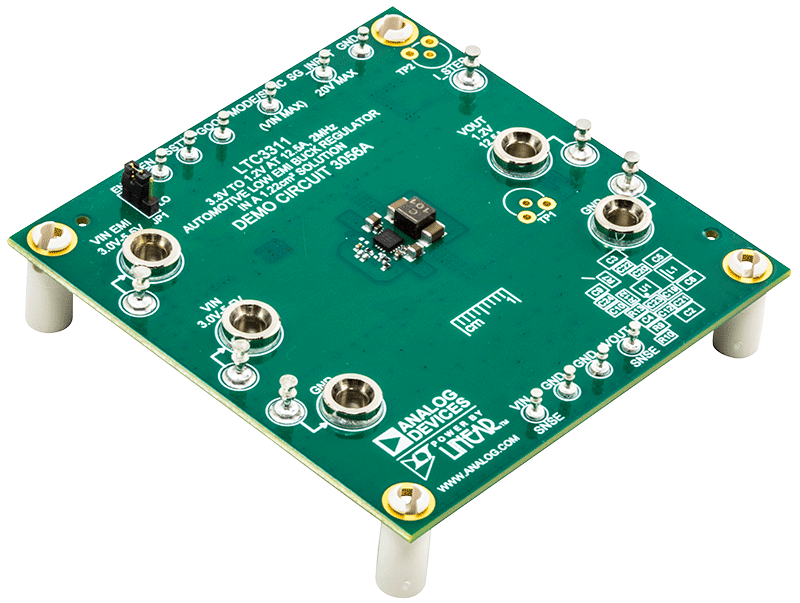

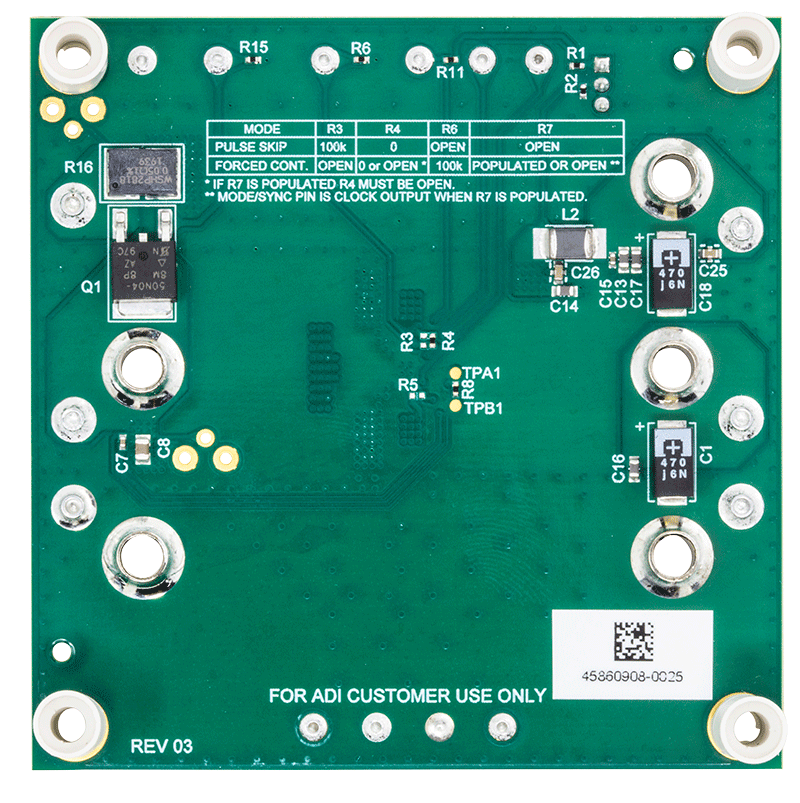

DC3056A Evaluation Board DC3056A Evaluation Board - Top View DC3056A Evaluation Board - Bottom View
DC3186A
LTC3311 | 3.3V至1.2V、50A、37.5A、25A多相2MHz汽车用低EMI降压稳压器

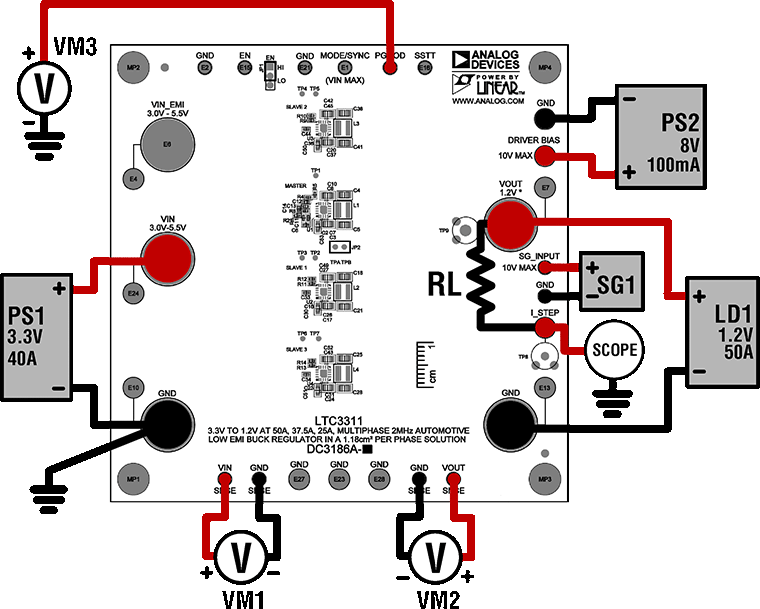

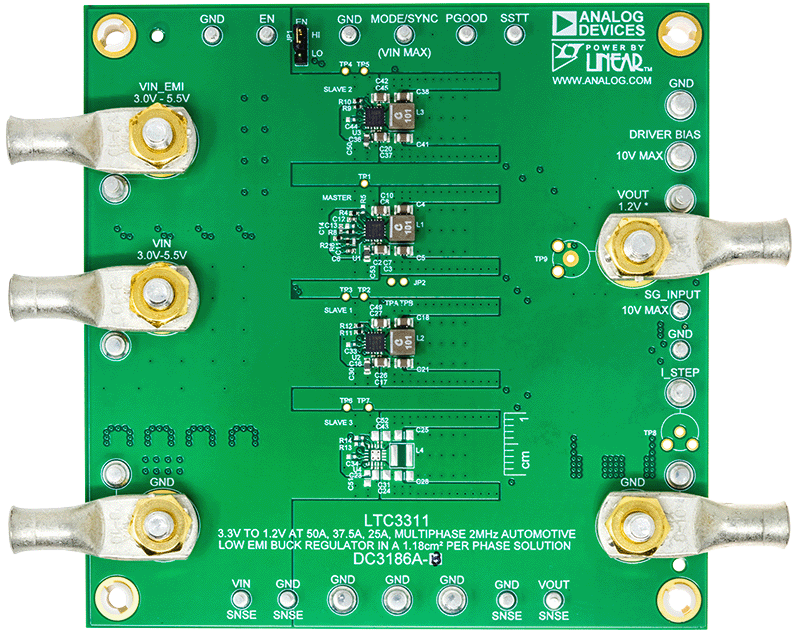

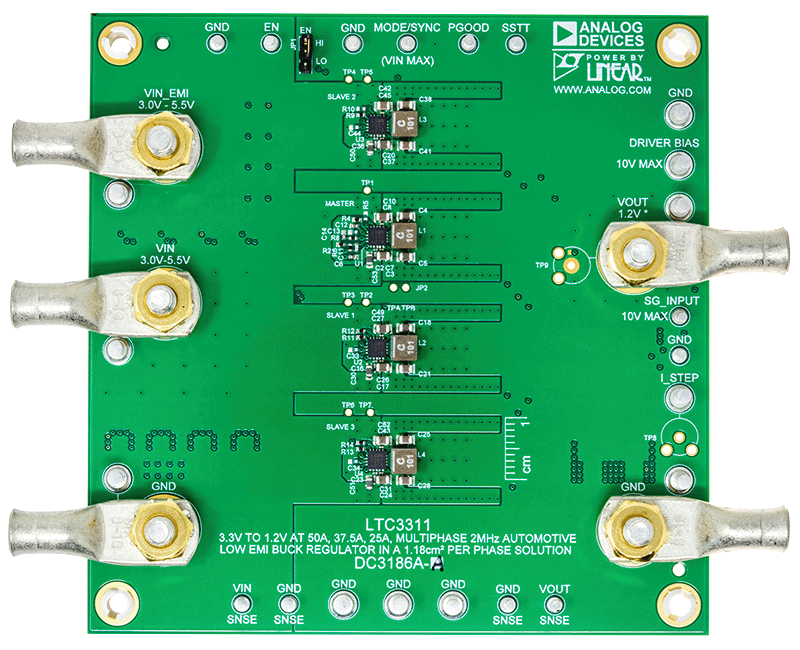

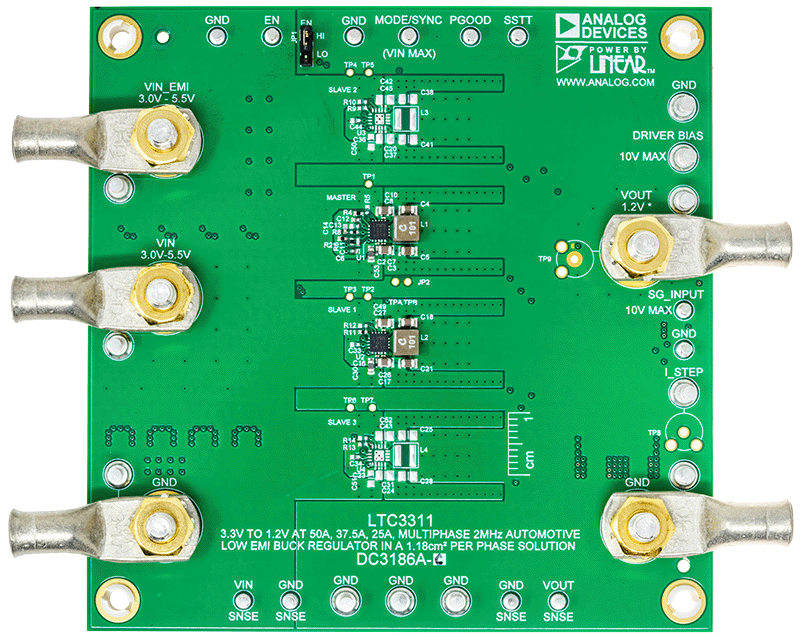

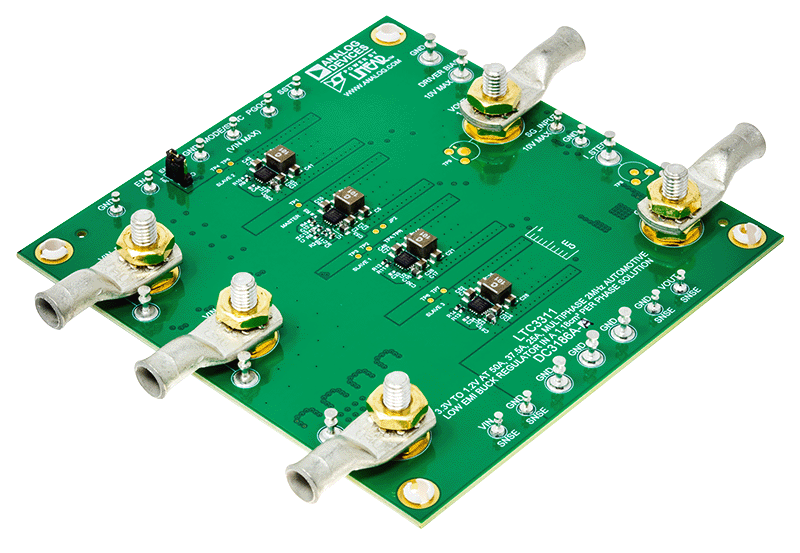

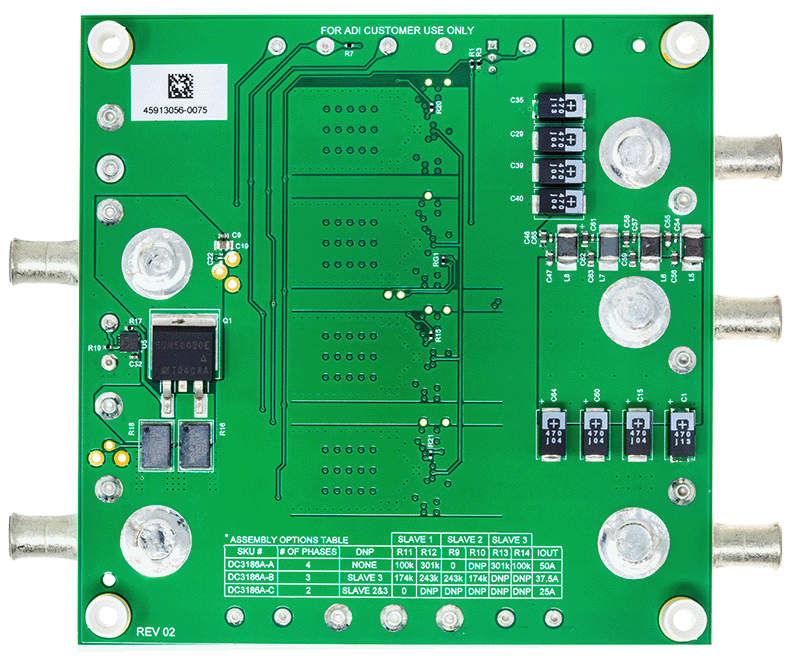

DC3186A-A Evaluation Board DC3186A-A Evaluation Board - Top View DC3186A-A Evaluation Board - Bottom View DC3186A-B Evaluation Board - Top View DC3186A-C Evaluation Board - Top View Test Setup for DC3186A Demo Board
DC3217A
LTC3311-0.75 | 3.3V至0.75V、12.5A、2MHz汽车用低EMI降压稳压器

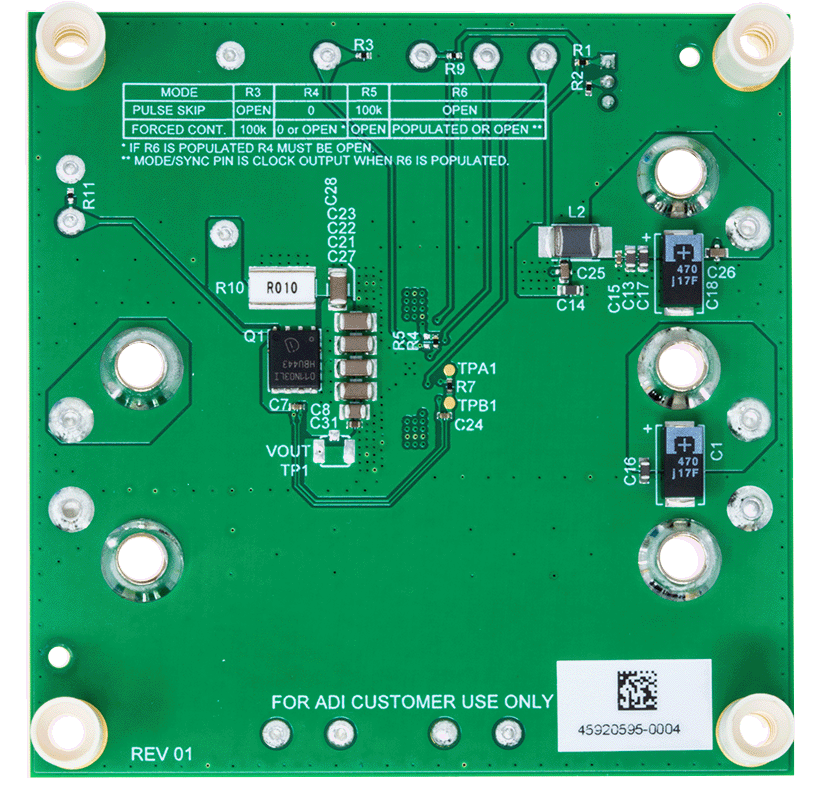

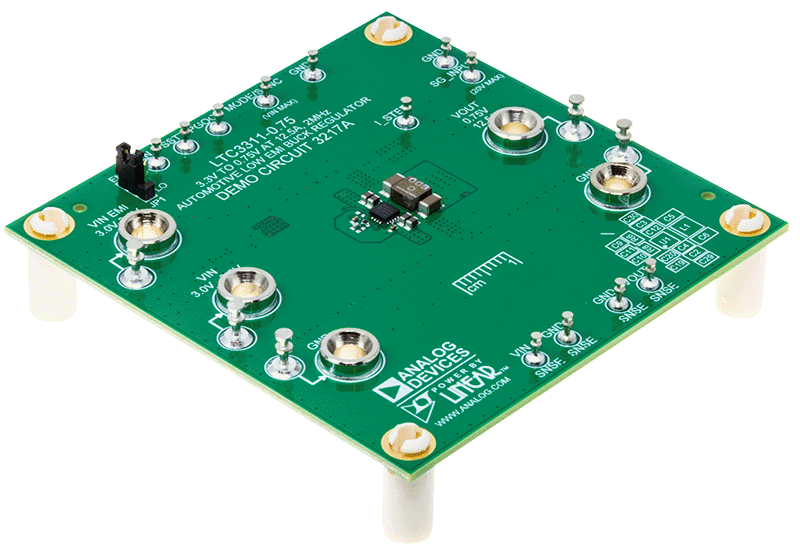

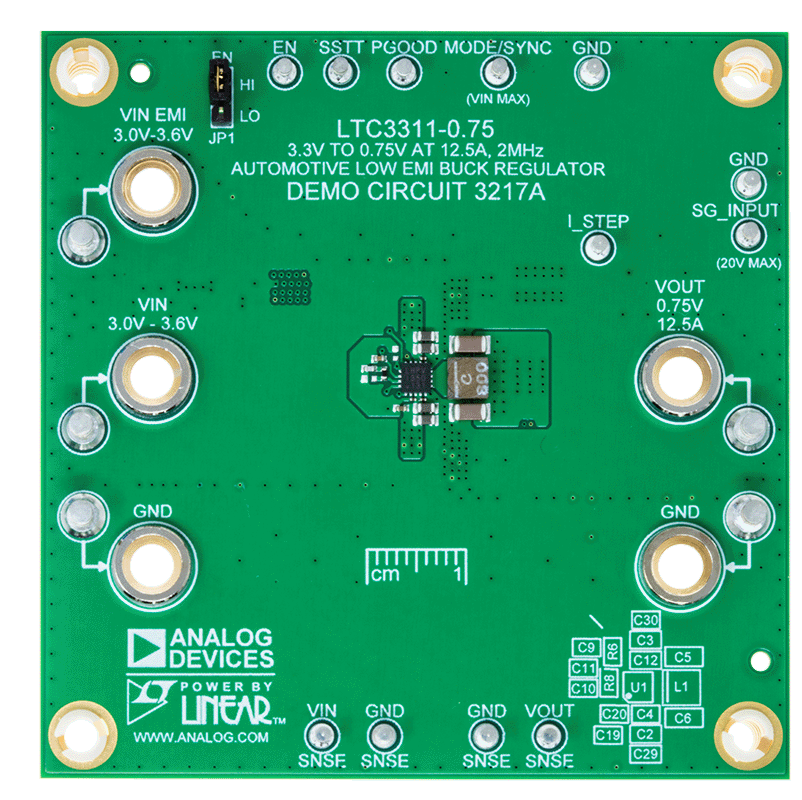

DC3217A Evaluation Board DC3217A Evaluation Board - Top View DC3217A Evaluation Board - Bottom View
DC3059A
LTC3311-0.85 | 3.3V至0.85V、12.5A、2MHz汽车用低EMI降压稳压器，采用1.04cm2解决方案

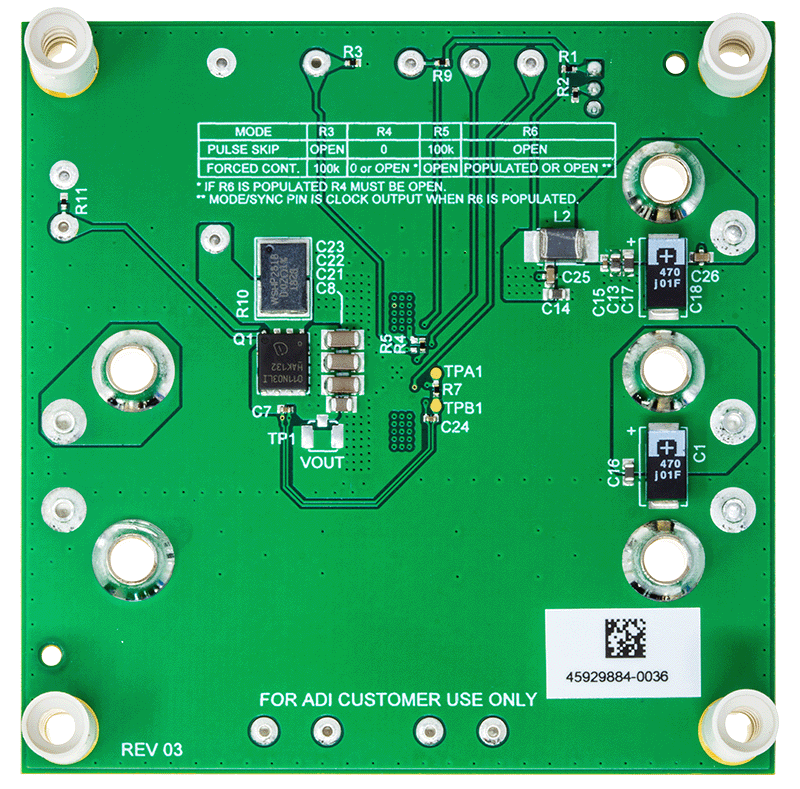

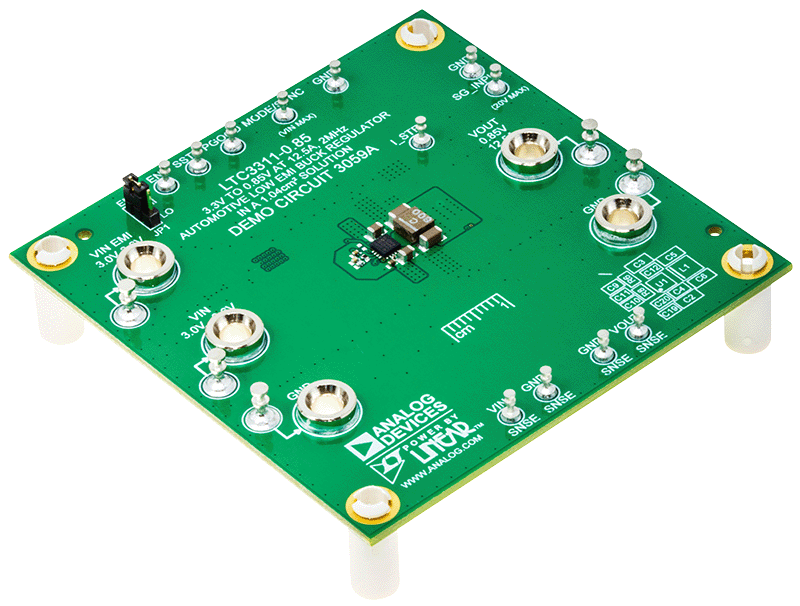

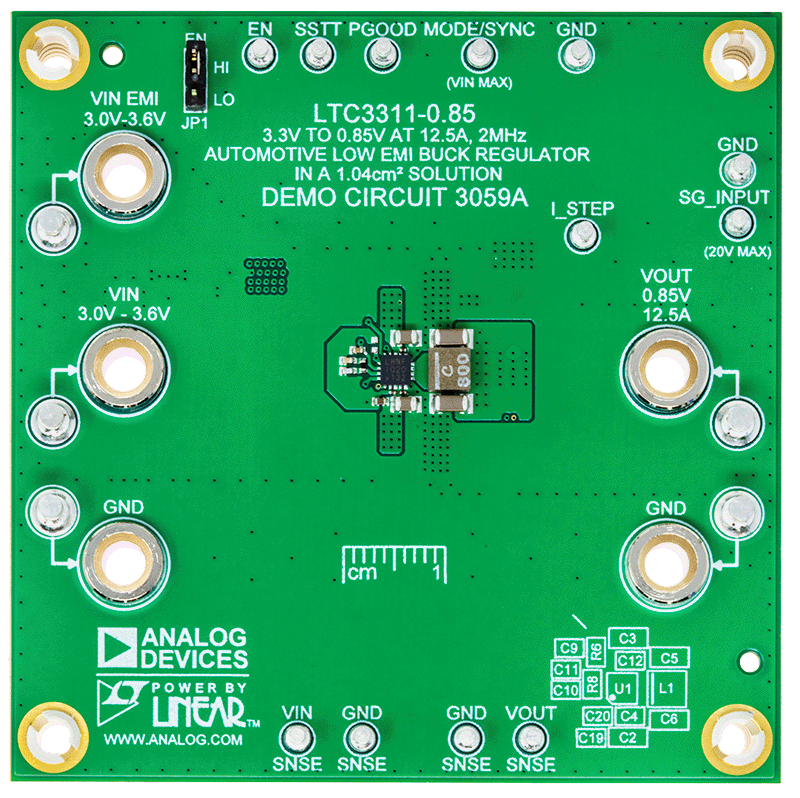

DC3059A Evaluation Board DC3059A Evaluation Board - Top View DC3059A Evaluation Board - Bottom View
DC3127A
LTC3311-0.875 | 3.3V至0.875V、12.5A、2MHz汽车用低EMI降压稳压器，采用1.04cm2解决方案

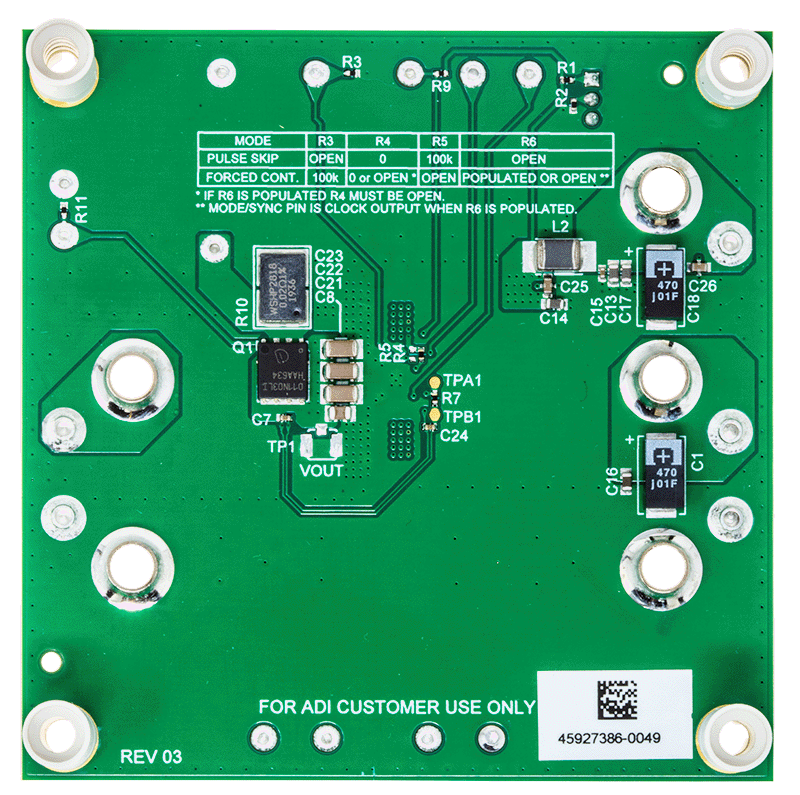

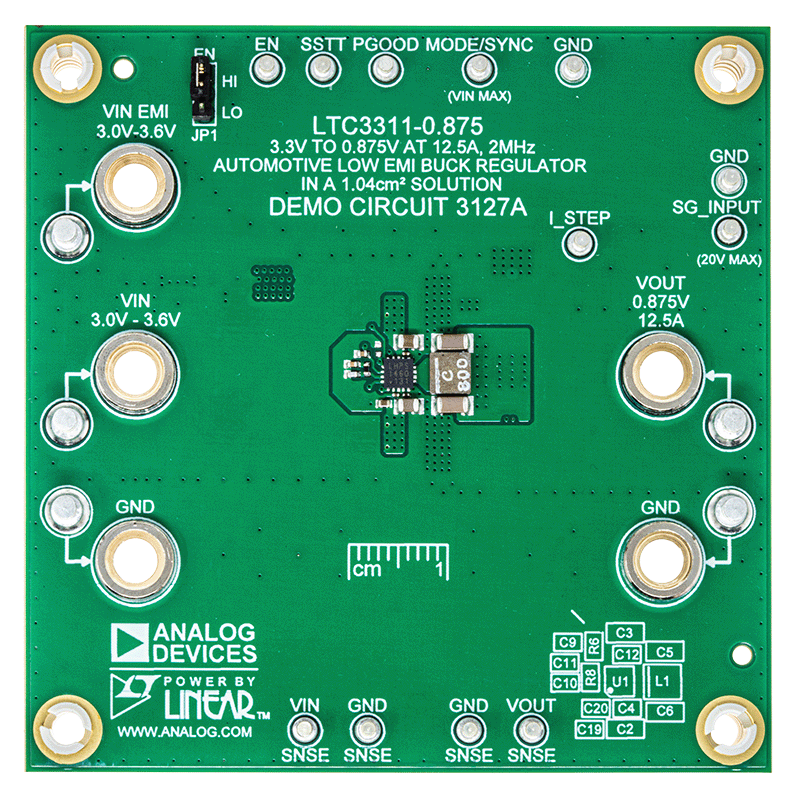

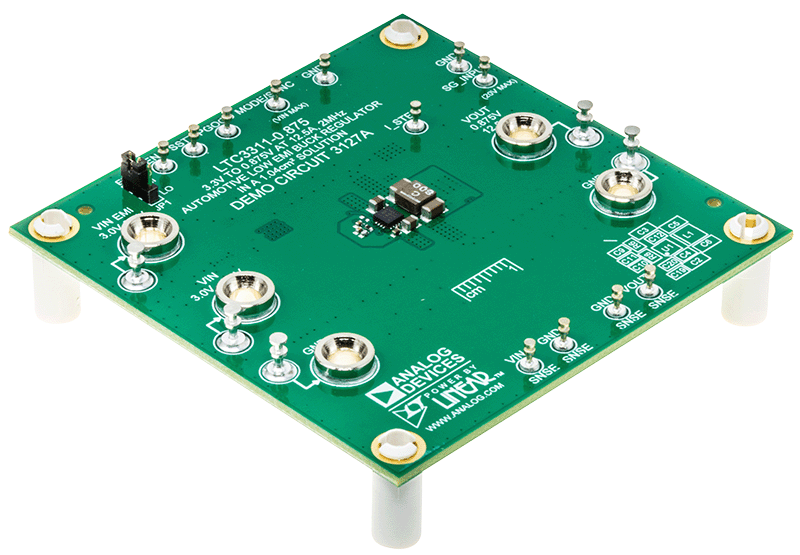

DC3127A Evaluation Board DC3127A Evaluation Board - Top View DC3127A Evaluation Board - Bottom View
DC3113A
LTC3311-1 | 3.3V至1V、12.5A、2MHz汽车用低EMI降压稳压器

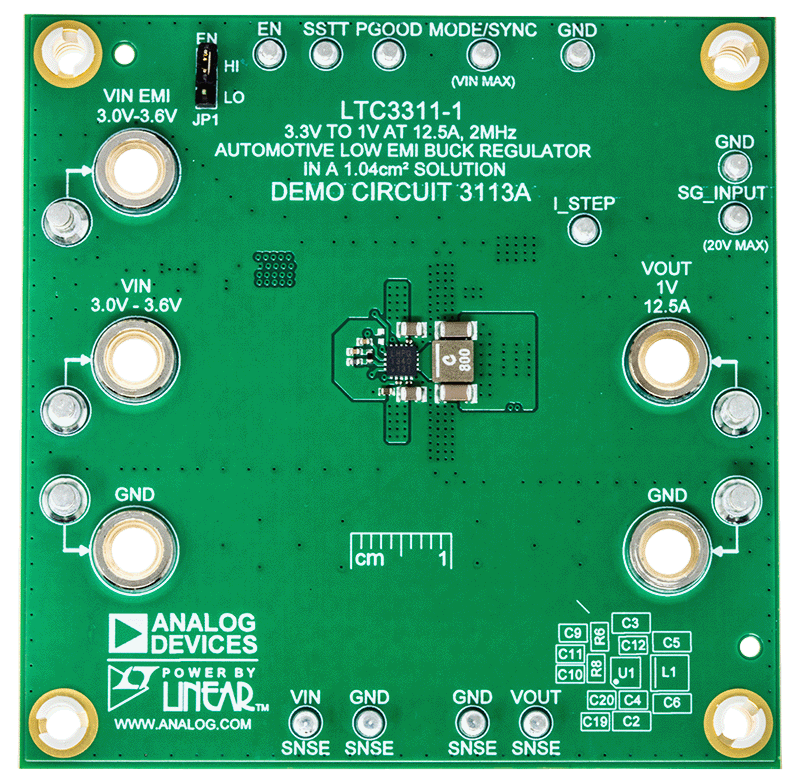

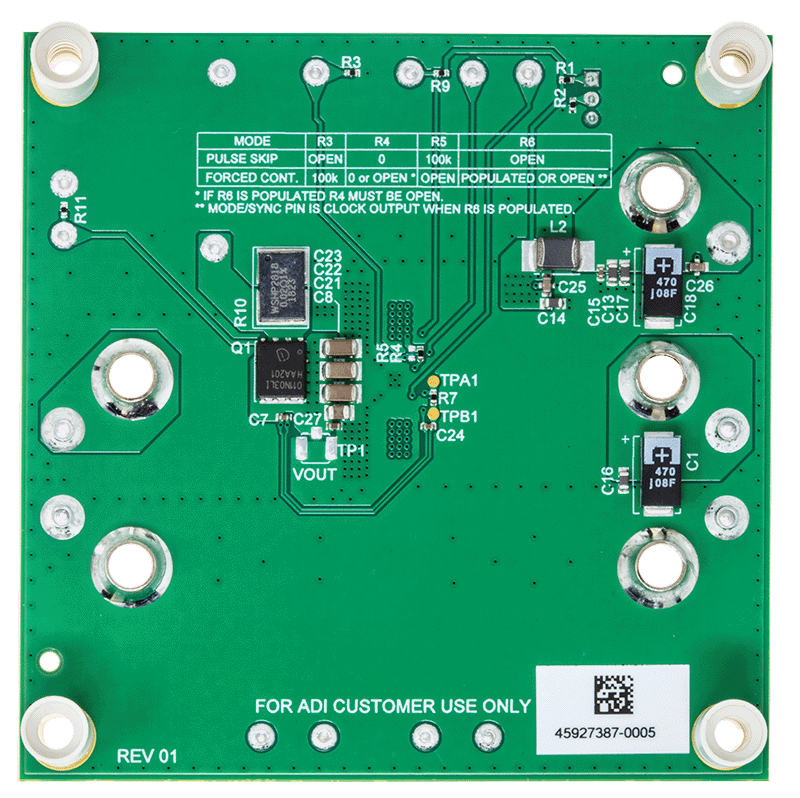

DC3113A Evaluation Board DC3113A Evaluation Board - Top View DC3113A Evaluation Board - Bottom View
