LTC3308A

推荐新设计使用

5V 4A同步降压型超低噪声开关稳压器，具有2mm x 2mm LQFN封装

数据手册 (Rev. A)

产品模型: 18

Viewing:

产品详情

与LTC3307（3A）和LTC3309（6A）引脚兼容
高效率：8 mΩ NMOS，31 mΩ PMOS
可编程频率至 3 MHz
- 微型电感器和电容器
峰值电流模式控制
- 22 ns 最短接通时间
- 宽带宽，快速瞬态响应
Silent Switcher^™ 架构
超低 EMI 发射

低纹波 Burst Mode^® 运行，I_Q 为 40 μA
安全承受过载电感饱和
V_IN 范围：2.25 V 至 5.5 V
V_OUT 范围：0.5 V 至 V_IN
V_OUT 精度：温度范围内的精度为 ±1%
精密 400 mV 启用阈值，关断电流：1μA
电源正常、内部补偿和软启动
耐热性能增强型 2 mm × 2 mm LQFN 封装
符合汽车应用的 AEC-Q100 标准

参考资料

数据手册 1

LTC3308A: 5V, 4A Synchronous Step-Down Silent Switcher in 2mm x 2mm LQFN Data Sheet (Rev.A) 01/14/2021

可靠性数据 1

R523 Reliability Data 03/24/2021

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型

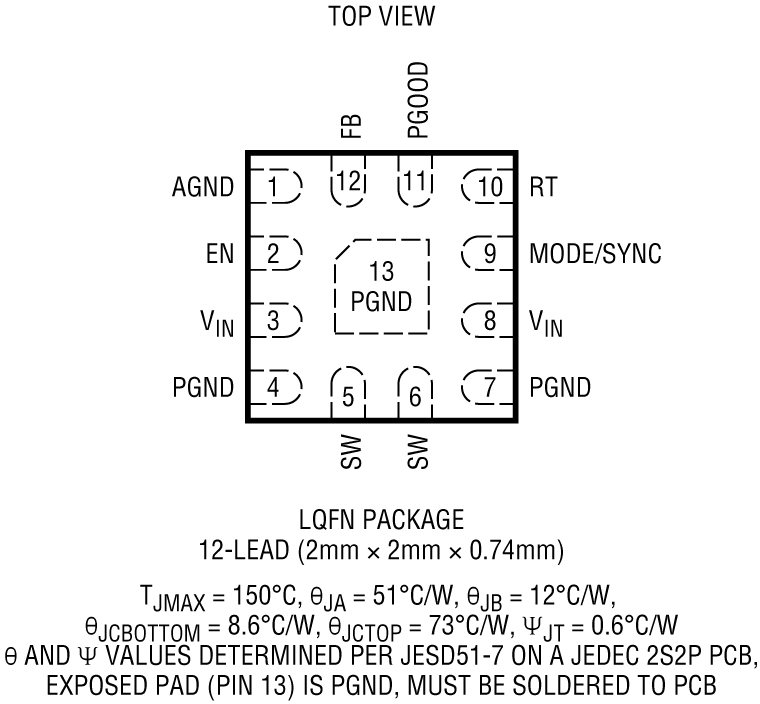

LTC3308AEV#TRMPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3308AEV#TRPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3308AEV#WTRMPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3308AEV#WTRPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3308AHV#TRMPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3308AHV#TRPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3308AHV#WTRMPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3308AHV#WTRPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3308AIV#TRMPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3308AIV#TRPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3308AIV#WTRMPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3308AIV#WTRPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3308AJV#TRMPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3308AJV#TRPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3308AJV#WTRMPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3308AJV#WTRPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3308AMPV#TRMPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3308AMPV#TRPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

工具及仿真模型

LTspice 1

LTC3308A - Switching Regulators

LTspice中提供以下器件型号：

LTC3308A
LTC3308B

LTpowerCAD 1

LTC3308A Project - DC2991A 5Vin to 1.2Vout/4A, 2MHz

LTpowerCAD中提供以下器件的设计工具：

LTC3308A
LTC3308B

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD^®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

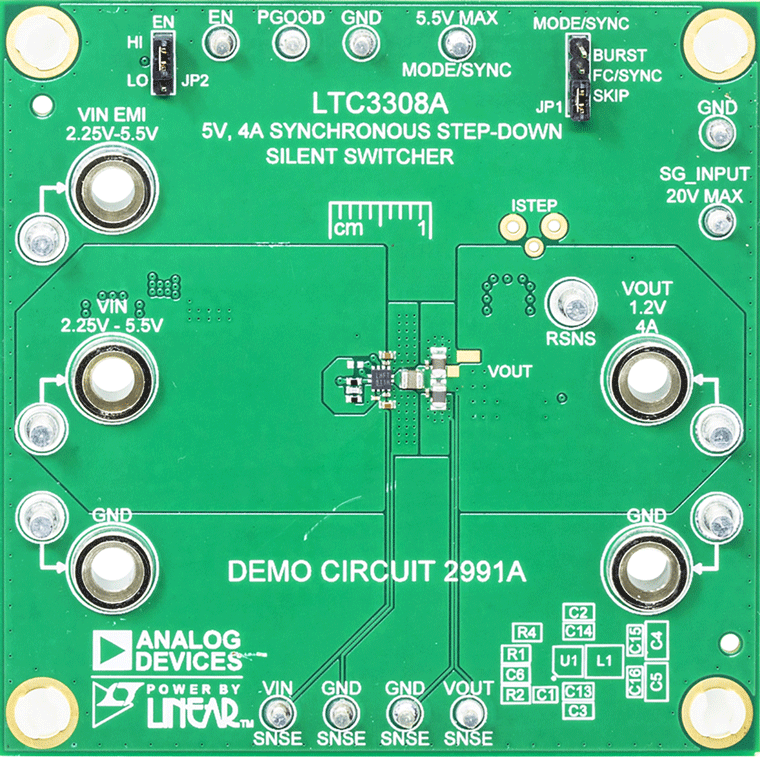

LTC3308A演示板 | 4A同步降压型超低噪声开关稳压器演示电路上的5V输入至1.2V输出

立即购买更多内容

产品详情

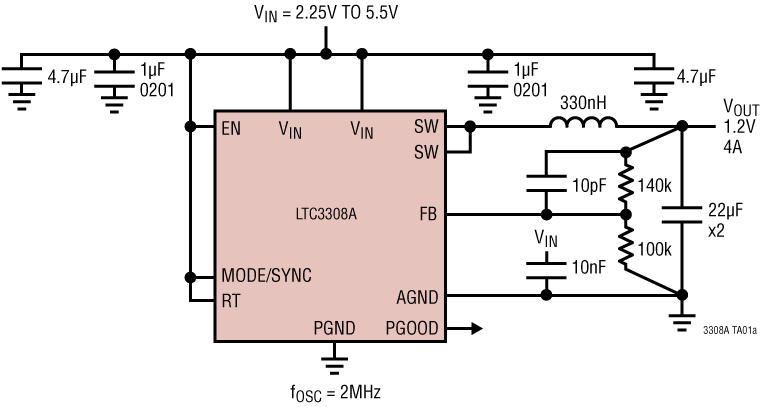

演示电路2991A内置LTC3308A 5V、4A同步降压型Silent Switcher^®超低噪声开关稳压器，作为2.0MHz 3.3V至1.2V 4A降压稳压器运行。LTC3308A支持0.5V至V_IN 的可调输出电压，工作频率为1MHz至3MHz。LTC3308A是一款紧凑型、超低辐射、高效率和高速同步单芯片降压型开关稳压器。22ns的最短开关导通时间在高频率下可实现高电平V_IN至低电平V_OUT的转换比。

DC2991A工作模式可选为突发、跳跃或强制连续(FC)模式。将JP1设置为FC/SYNC位置可将LTC3308A同步到1MHz至3MHz的时钟频率。同步到外部时钟时，LTC3308A会在强制连续模式下工作。DC2991A可通过0Ω电阻R9将RT连接到V_IN，从而设置为2MHz固定频率。通过移除R9并在R4位置设置适当的电阻，可以轻松更改频率以获得所需频率。有关所需开关频率的正确RT值，请参阅LTC3308A数据手册。

DC2991A还具有EMI滤波器，可降低传导EMI。可通过在V_IN EMI端子上施加输入电压包含该EMI滤波器。有关板的EMI性能，请参阅“EMI测试结果”部分。EMI性能图中的红色线条表示传导型和辐射型发射测试的CISPR25 5级峰值限值。

LTC3308A数据手册提供了完整的器件、操作和应用信息说明。必须将该数据手册与本演示手册配合阅读。LTC3308A组装在2mm × 2mm LQFN封装中，该封装具有裸露焊盘以实现低热阻。数据手册的“低EMI PCB布局”部分中提供了用于实现低EMI运行和较大热性能的布局建议。

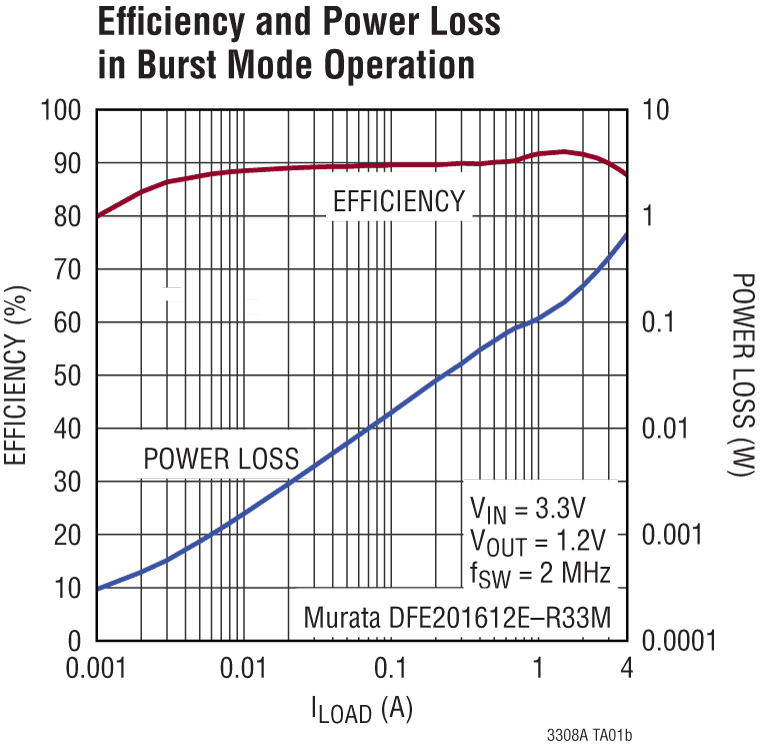

效率与负载图显示了电路在突发工作模式下以及3.3V输入时的效率和功率损耗。

资料

DC2991A - Demo Manual (Rev.0)
2020/1/29

DC2991A - Design Files
0001/1/1

DC2991A - Schematic
2020/1/29
