LT6275

过期

90MHz、2200V/μs、30V 低功率运算放大器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 压摆率：2200V/μs
  • –3dB 带宽：90MHz (AV = +1)
  • 增益带宽积：40MHz
  • 1.6mA电源电流（每个放大器）
  • C-Load™ 运算放大器用于驱动所有的容性负载
  • 工作电源电压范围：±4.5V 至 ±16V
  • 单位增益稳定
  • 输入噪声电压：10nV/√Hz
  • 最大输入失调电压：400µV
  • 最大输入偏置电流：500nA
  • 最大输入失调电流：30nA
  • 最小输出摆幅：±13.25V（驱动1k负载，±15V电源）
  • 最小输出摆幅：±3.5V（驱动500Ω负载，±5V电源）
  • 最小开环增益：74dB，RL = 1k
  • 1%建立时间：40ns，10V步进
  • 额定电源电压：±5V和±15V
  • 采用单通道5引脚TSOT-23封装
  • 采用双通道8引脚MSOP封装
LT6275
90MHz、2200V/μs、30V 低功率运算放大器

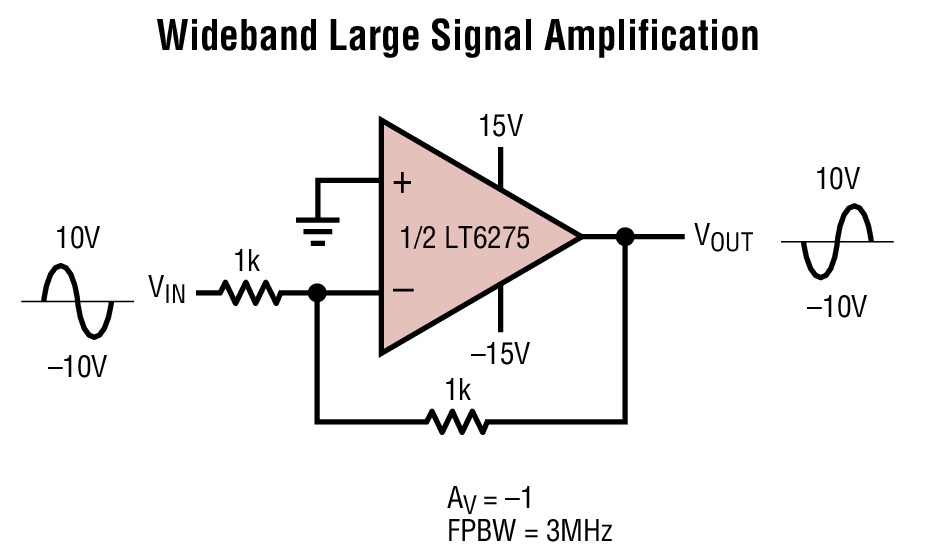

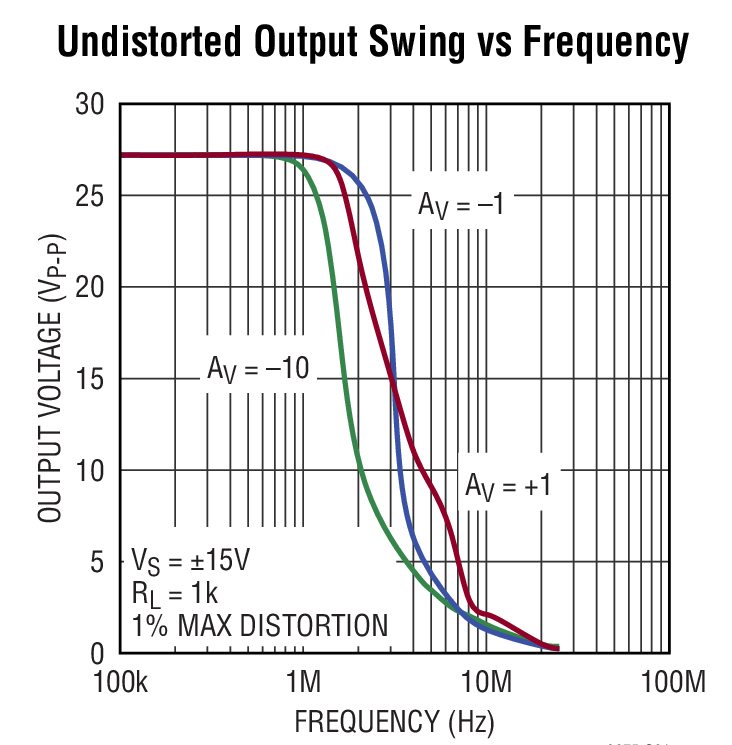

Undistorted Output Swing vs Frequency Wideband Large Signal Amplification
