LT1374

量产

4.5A、500kHz、降压型开关稳压器

数据手册
产品模型
48
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 500kHz 恒定开关频率

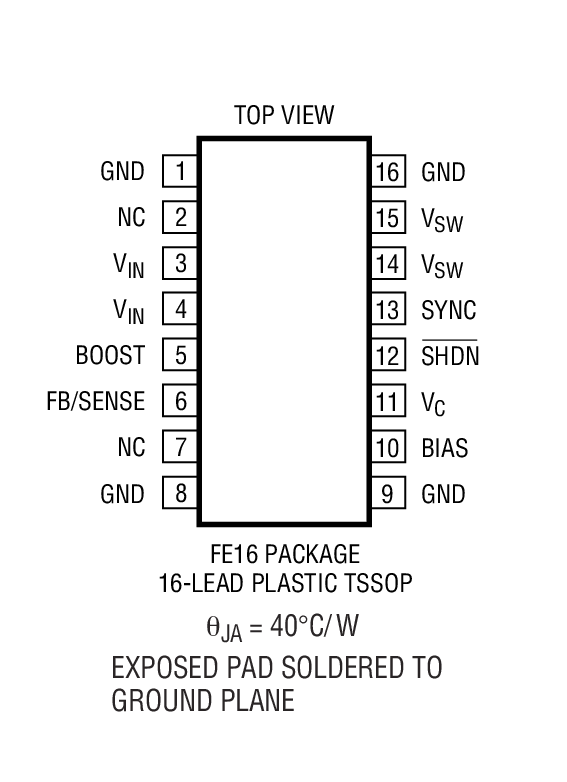

  • 可提供高功率 16 引脚 TSSOP 封装
  • 采用全表面贴装型组件
  • 电感器数值减小至 1.8μH
  • 饱和开关设计：0.07Ω
  • 有效电源电流：2.5mA
  • 停机电流：20μA
  • 逐周期电流限制
  • 可容易地实现同步
LT1374
4.5A、500kHz、降压型开关稳压器

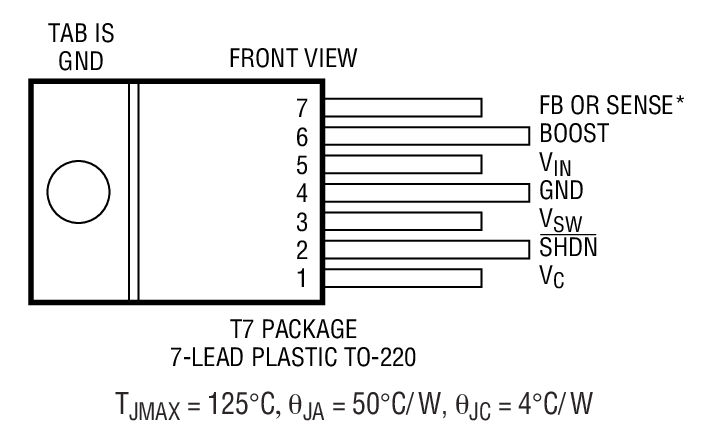

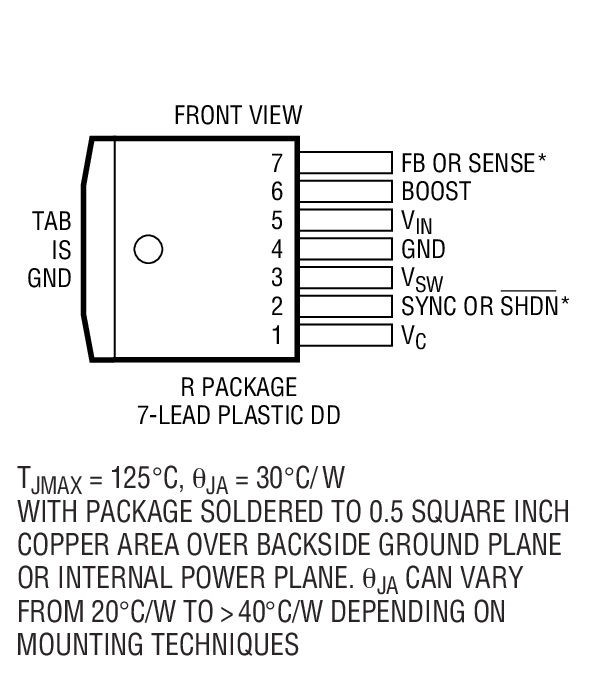

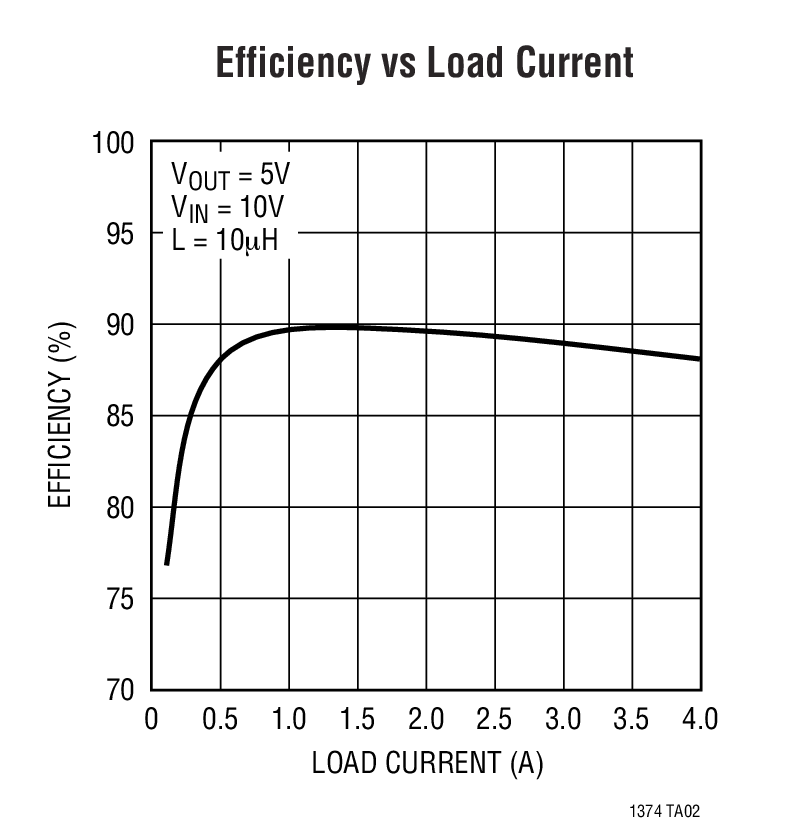

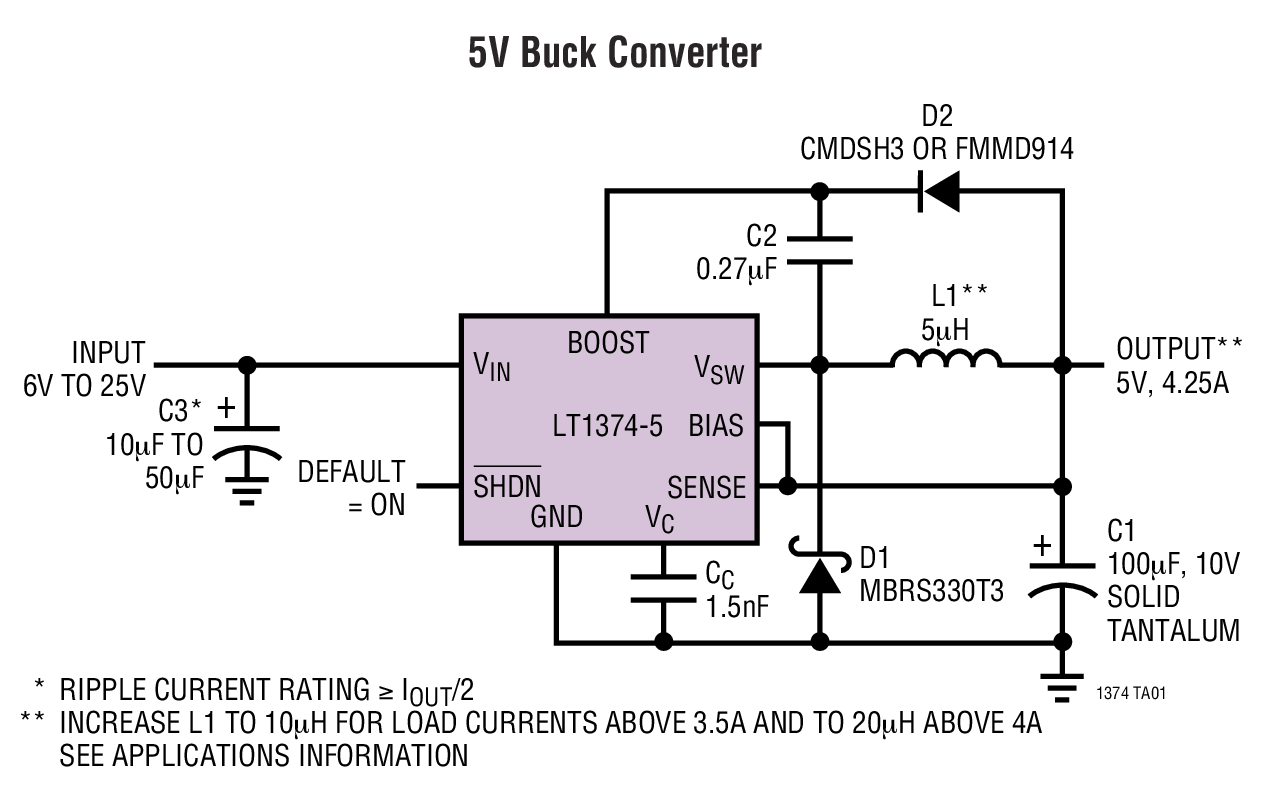

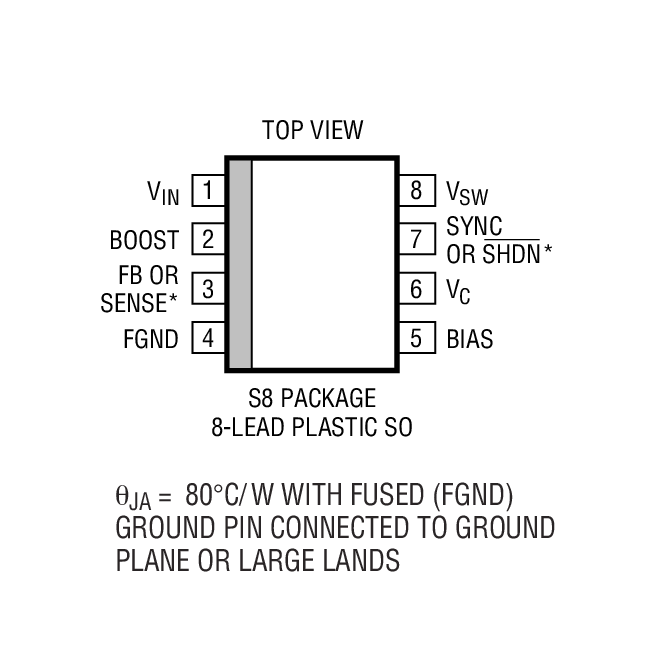

5V Buck Converter Efficiency vs Load Current Product Package 1 Product Package 2 Product Package 3 Product Package 4
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 2

应用笔记 1

设计笔记 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

硬件生态系统

部分模型 产品周期 描述
Circuit Monitors 2
LT4363
推荐新设计使用 具电流限制功能的高电压浪涌抑制器
LTC2960
推荐新设计使用 36V、纳安级电流、两输入电压监视器
Power System Managers & Sequencers 1
LTC2974
推荐新设计使用 具有精确输出电流的4通道PMBus电源系统管理器
压控振荡器(VCO) 1
LTC6909
量产 采用扩频调制、可提供 1 至 8 个输出的多相硅振荡器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

  • LT1374
  • LT1374-5
  • LT1374HV
  • LT1374HV-5

LTpowerCAD

LTpowerCAD中提供以下器件的设计工具：

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC187A-B

LT1374CR-SYNC | 4.5A SWITCH, 500kHz STEP-DOWN REGULATOR, 5.5V to 25VIN, 3.3V or 5.0V @ 4A OUTPUT, DD PACKAGE

立即购买 更多内容

产品详情

DC187A-B: Demo Board for the LT1374 4.5A, 500kHz Step-Down Switching Regulator.





eval board
schematic 2
DC187A-A

LT1374CR | 4.5A SWITCH, 500kHz STEP-DOWN REGULATOR, 5.5V to 25VIN, 3.3V or 5.0V @ 4A OUTPUT, DD PACKAGE

立即购买 更多内容

产品详情

DC187A-A: Demo Board for the LT1374 4.5A, 500kHz Step-Down Switching Regulator.





eval board
schematic 3
DC474A

LT1374CFE | 4A、500KHz降压开关稳压器，5-25VIN高达4A，跳线可选3.3或5VOUT

立即购买 更多内容

产品详情

DC474A：LT1374 4.5A、500kHz降压开关稳压器演示板。



DC188A-B
LT1374CS8-SYNC | 4.5A Switch, 500kHz Step-Down Regulator, 5.5V to 25VIN, 3.3V or 5.0V @ 4A Output, SO8 Package
DC187A-B
LT1374CR-SYNC | 4.5A SWITCH, 500kHz STEP-DOWN REGULATOR, 5.5V to 25VIN, 3.3V or 5.0V @ 4A OUTPUT, DD PACKAGE

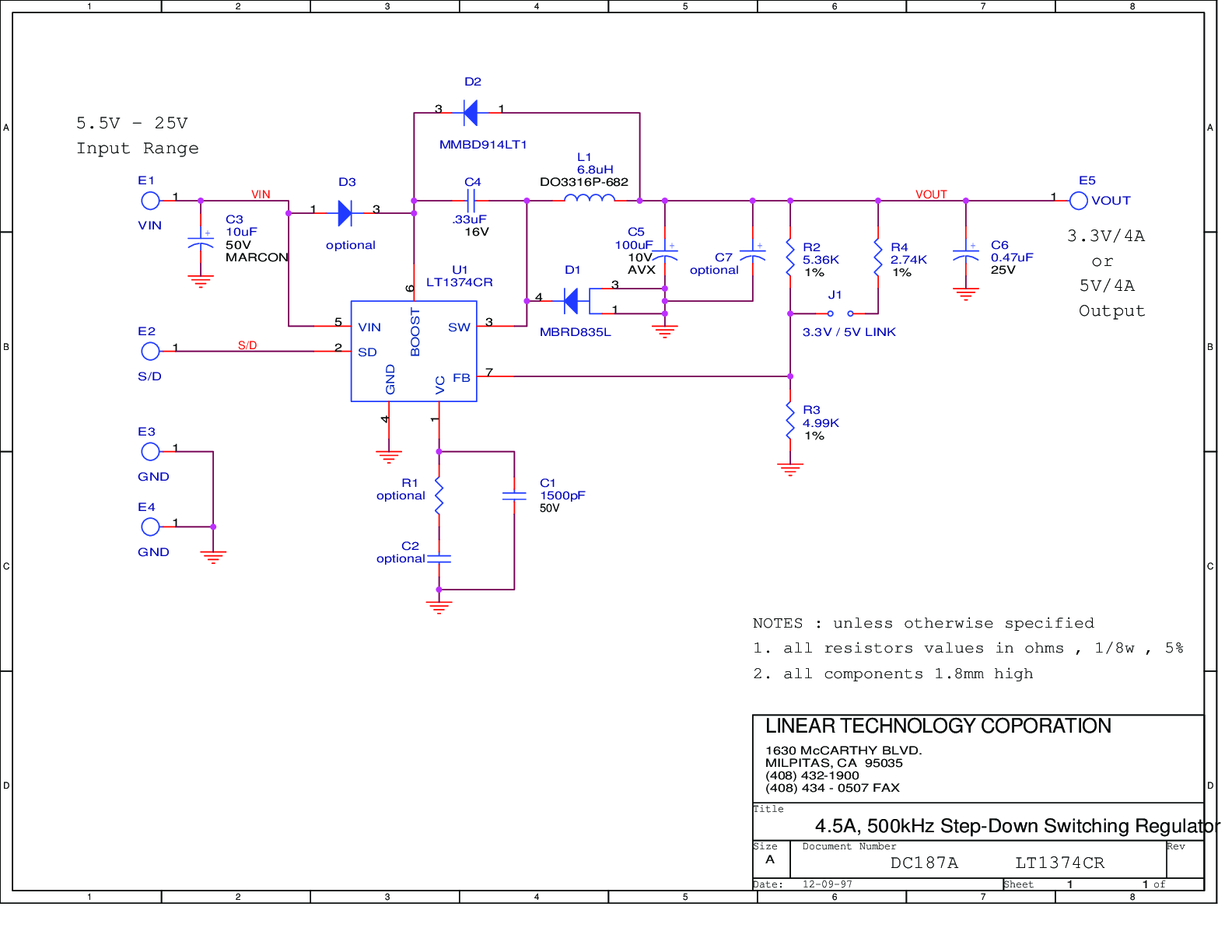

DC187A-A - Schematic
DC188A-A
LT1374CS8 | 4.5A Switch, 500kHz Step-Down Regulator, 5.5V to 25VIN, 3.3V or 5.0V @ 4A Output, SO8 Package
DC187A-A
LT1374CR | 4.5A SWITCH, 500kHz STEP-DOWN REGULATOR, 5.5V to 25VIN, 3.3V or 5.0V @ 4A OUTPUT, DD PACKAGE
DC187A-A - Schematic
DC474A
LT1374CFE | 4A、500KHz降压开关稳压器，5-25VIN高达4A，跳线可选3.3或5VOUT

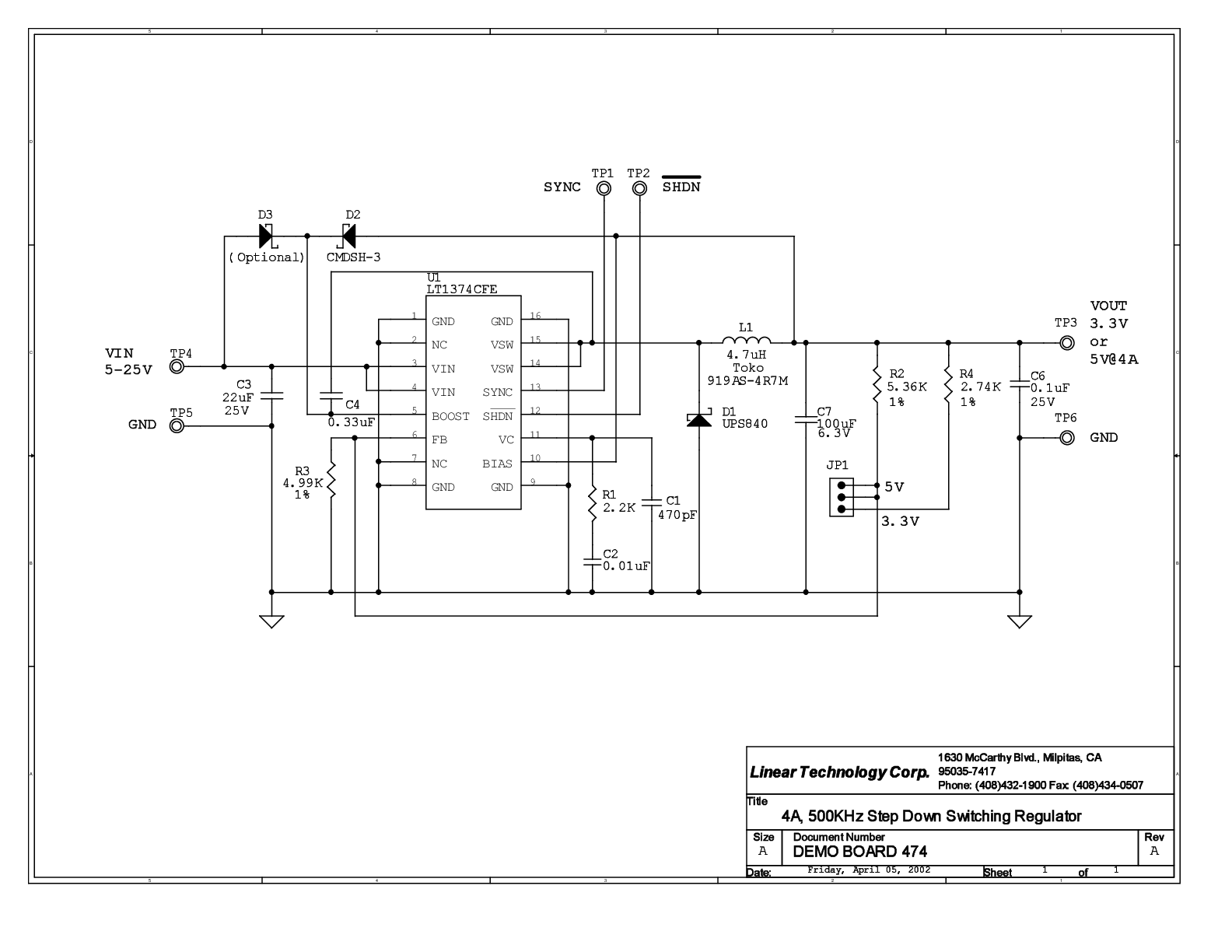

DC474A - Schematic
