HMC943APM5E

量产

>1.5 W (34 dBm) 24 GHz 至 34 GHz GaAs pHEMT MMIC 功率放大器

数据手册 (Rev. B) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 高饱和输出功率 (PSAT)：34 dBm
  • 高输出 IP3：39 dBm
  • 高增益：23 dB
  • 直流电源：1300 mA 时 5.5 V
  • 无需外部匹配
  • 32 引脚 5 mm × 5 mm LFCSP_CAV 封装
HMC943APM5E
>1.5 W (34 dBm) 24 GHz 至 34 GHz GaAs pHEMT MMIC 功率放大器

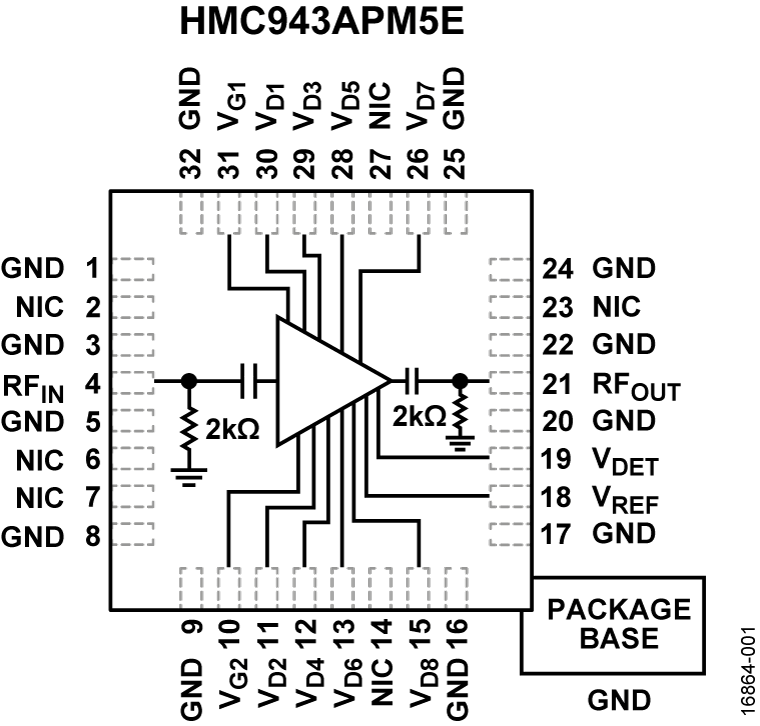

HMC943APM5E Functional Block Diagram HMC943APM5E Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

应用笔记 3

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

Sys-Parameter Models for Keysight Genesys

Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.

打开工具

S-参数 1

评估套件

EVAL-HMC943APM5E

HMC943APM5E 评估板

立即购买 更多内容

产品详情

HMC943APM5E 评估板是一款 2 层板，使用 Rogers 4350 并利用高频 RF 设计方面的最佳实践制成。RF 输入和 RF 输出迹线具有 50 Ω 的特性阻抗。此电路板使用 SN96 焊料连接到散热器上，并提供低热阻路径。组件使用 SN63 焊料进行安装，可以对表面安装组件进行返工而不影响电路板与散热器的连接。

此评估板和填充的组件适合在 −40°C 至 +85°C 的环境温度范围内工作。在工作过程中，为了控制 HMC943APM5E 的温度，可以将此评估板连接到温控板上。
EVAL-HMC943APM5E
HMC943APM5E 评估板
