HMC859
推荐新设计使用提供复位功能和可编程输出电压的26 GHz 8分频器件，采用SMT封装
- 产品模型
- 3
产品详情
- 差分与单端工作
- 快速上升和下降时间： 19/17 ps
- 低功耗： 320 mW（典型值）
- 可编程差分输出电压摆幅： 800 - 1900 mVp-p
- 传播延迟： 146 ps
- 单电源： -3.3V
- 16引脚3x3mm SMT封装： 9mm²

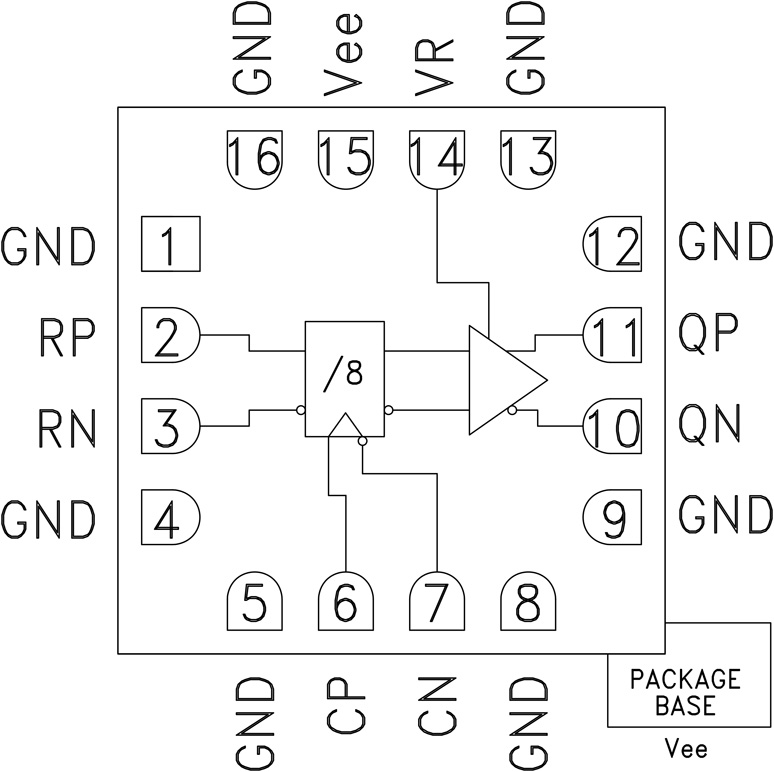

HMC859LC3是一款带复位功能的8分频器件，设计支持高达26 GHz的时钟频率。 正常工作时，在复位引脚未置位的情况下，输出在时钟正沿上从之前的状态开始切换。 置位复位引脚可迫使Q输出低电平，无论时钟沿状态如何（异步复位置位）。 反转时钟输入便可实现负沿触发应用。 HMC859LC3还集成一个输出电平控制引脚VR，可用于损耗补偿或信号电平优化。
HMC859LC3的所有输入信号均以50 Ω端接至片上接地，可采用交流或直流耦合。 输出可直接连接50 Ω端接系统，如果采用50 Ω端接至非接地直流电压，则可以使用隔直电容。 HMC859LC3采用-3.3 V DC单电源供电，提供符合RoHS标准的3x3 mm SMT陶瓷封装。
应用
- 高速分频器（高达26 GHz）
- 时钟合成
- 锁相环
- 宽带测试和测量
参考资料
数据手册 1
申请保密协议
如需数据表和其他信息,请联系 RFMG-hsl@analog.com
产品选型指南 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| HMC859LC3 | LCC:CER LEADLESS CHIP CARR | ||
| HMC859LC3TR | LCC:CER LEADLESS CHIP CARR | ||
| HMC859LC3TR-R5 | LCC:CER LEADLESS CHIP CARR |
