HMC8415

推荐新设计使用

40 W (46 dBm), 9 GHz to 10.5 GHz, GaN Power Amplifier

数据手册 (Rev. A)
产品模型
3
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • High output power: 46 dBm typical at PIN = 23 dBm
  • High small signal gain: 32.5 dB typical
  • High power gain: 23 dB typical at PIN = 23 dBm
  • Frequency range: 9 GHz to 10.5 GHz
  • High power added efficiency: 40% typical at PIN = 23 dBm
  • Supply voltage: VDDxA/VDDxB = 28 V at 1000 mA
  • 6 mm × 6 mm, 40-lead LFSCP
HMC8415
40 W (46 dBm), 9 GHz to 10.5 GHz, GaN Power Amplifier

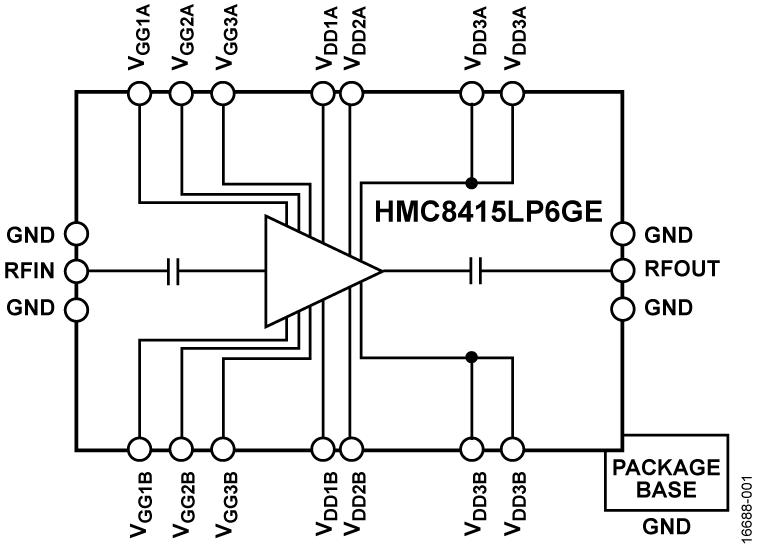

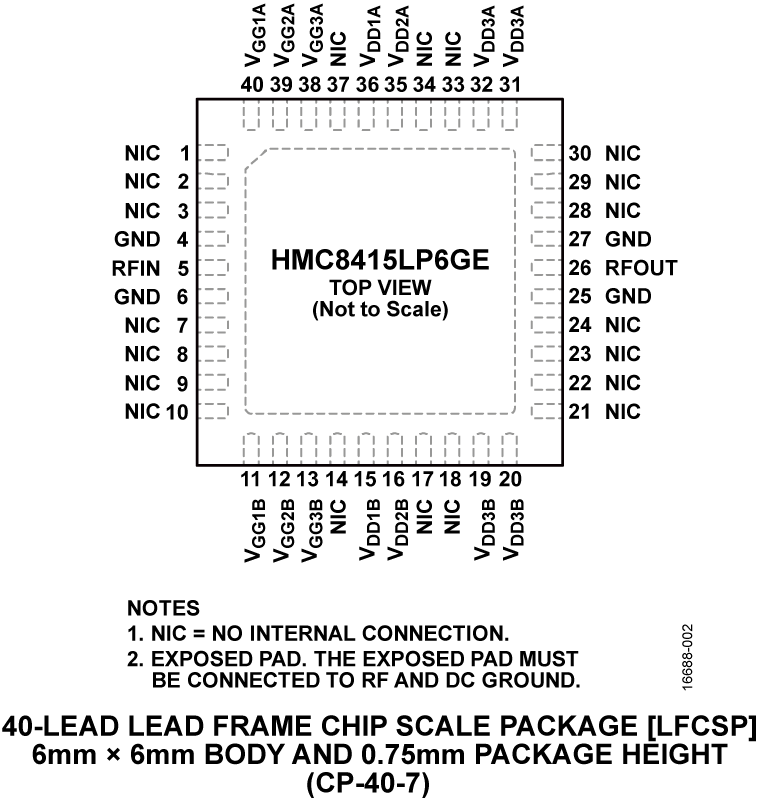

HMC8415LP6GE Functional Block Diagram HMC8415LP6GE Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

应用笔记 3

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

S-参数 1

评估套件

EVAL-HMC8415

HMC8415 评估板

立即购买 更多内容

产品详情

EV1HMC8415LP6G 评估板由两层 PCB 组成，采用 10 mil 厚 Rogers 4350B 铜箔或安装在铝制散热器上的等效产品制造。该散热器有助于器件散热并向 PCB 提供机械支持。散热器上的安装孔便于轻松连接至较大的散热器，以便改善热管理性能。RFIN 和 RFOUT 端口填充有 2.9 mm 插口同轴连接器，且其各自的 RF 走线特征阻抗为 50 Ω。该板配有在器件的整个工作温度范围内适用的元件。由于 HMC8415LP6GE 适用于脉冲直流偏置操作，使用单独的漏极脉冲发生器 PCB 可简化评估过程，无需生成定制脉冲发生器。漏极脉冲发生器 PCB 有四层，采用 Isola 370HR 或等效产品制造。有关所需连接、通过漏极脉冲发生器实现直流偏置和典型性能的信息，请参阅 HMC8415LP6GE 数据手册。
EVAL-HMC8415
HMC8415 评估板
