HMC486 / HMC486LP5

2 W功率放大器，7 GHz至9 GHz
数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 饱和输出功率：
    34 dBm（功率附加效率(PAE)为24%时）
    33 dBm at 20% PAE
  • 输出三阶交调截点(IP3)： 40 dBm
  • 增益： 22 dB或26 dB
  • 直流电源： 7 V (1,300 mA)
  • 50 Ω匹配输入/输出
  • 封装：
    2.51 mm × 2.51 mm × 0.1 mm裸片
    5 mm × 5 mm、无铅SMT
HMC486

HMC486 / HMC486LP5

2 W功率放大器，7 GHz至9 GHz

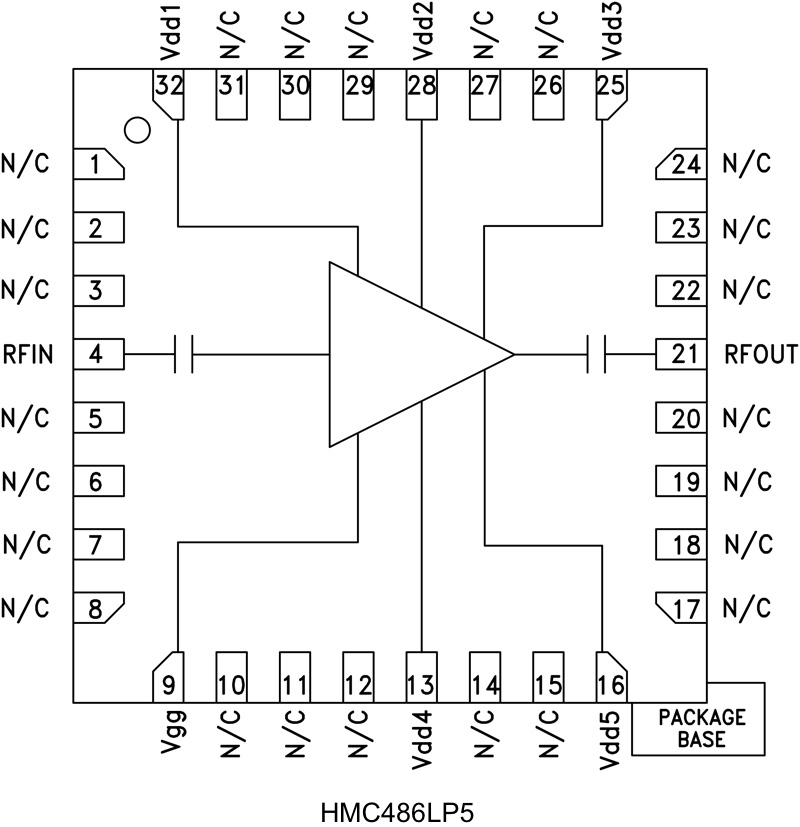

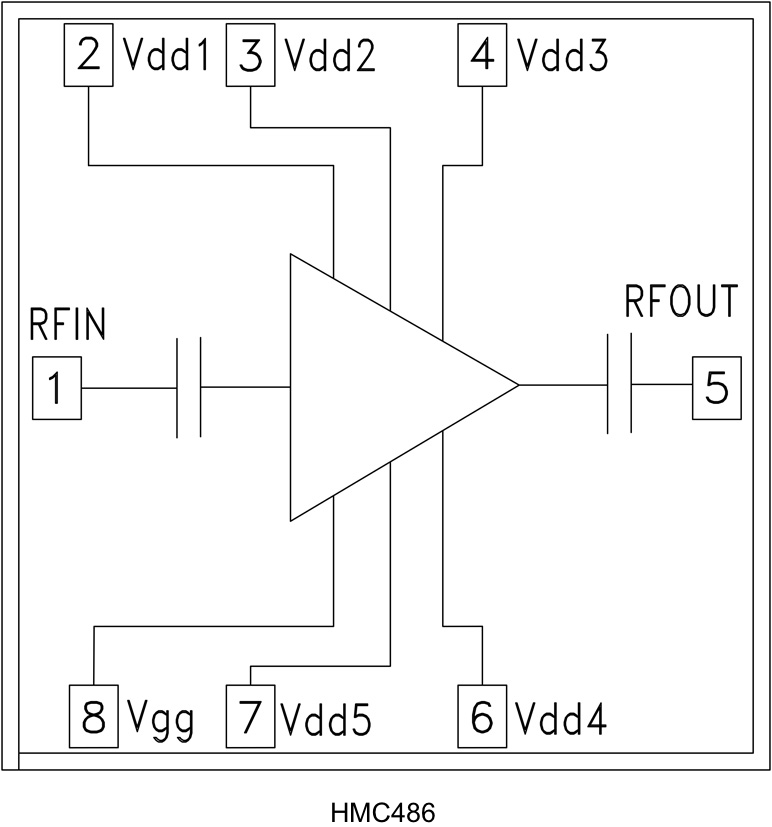

HMC486 Functional Block Diagram HMC486 Functional Block Diagram
