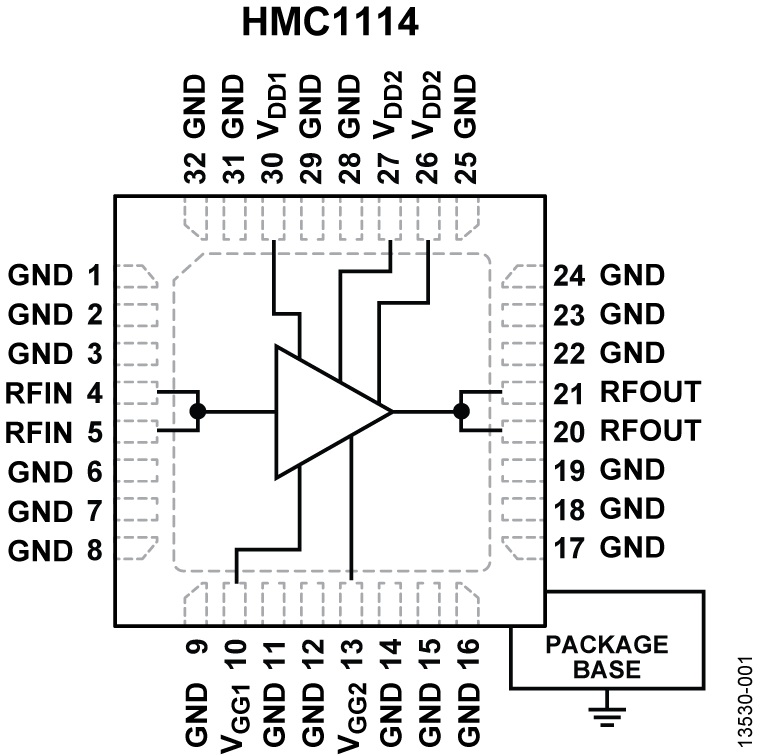

10 W GaN功率放大器，2.7 GHz至3.8 GHz

数据手册 (Rev. A) 产品选型表

产品模型: 2

Viewing:

产品详情

高饱和输出功率(PSAT)： 41.5 dBm
高小信号增益： 35 dB
高大信号增益： 25.5 dB
带宽： 2.7 GHz至3.8 GHz
高功率附加效率（PAE）： 54%
高输出IP3： 44 dBm
电源电压： VDD = 28 V (150 mA)

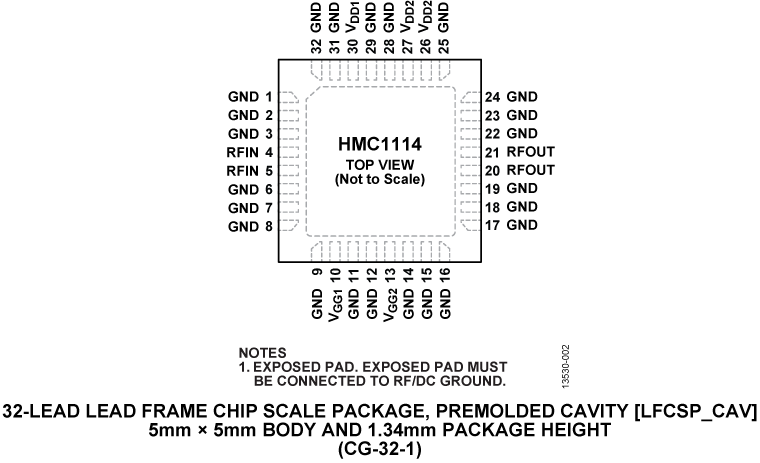

32引脚、5 mm × 5 mm LFCSP_CAV封装

参考资料

数据手册 1

HMC1114: 10 Watt, GaN Power Amplifier, 2.7 GHz to 3.8 GHz Data Sheet (Rev.A) 11/05/2015

应用笔记 3

利用有源偏置控制器满足外部偏置射频/微波放大器的偏置要求 05/13/2020

AN-1604: Thermal Management Calculations for RF Amplifiers in LFCSP and Flange Packages 08/01/2019

AN-2591: When It Comes to Long-Term Reliability of RF Amplifier ICs, Focus First on Die Junction Temperature 08/05/2024

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
HMC1114LP5DE	32-Lead LFCSP_CAV (5mm x 5mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
HMC1114LP5DETR	32-Lead LFCSP_CAV (5mm x 5mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

10月 30, 2018 - 18_0034 Discontinuance of Model Numbers: HMC1132LP5DE, HMC943ALP5DE, HMC1114LP5DE, HMC8500LP5DE and HMC1099LP5DE
		PDN18_0034_Form Material_Report
HMC1114LP5DE	过期
HMC1114LP5DETR	过期

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述

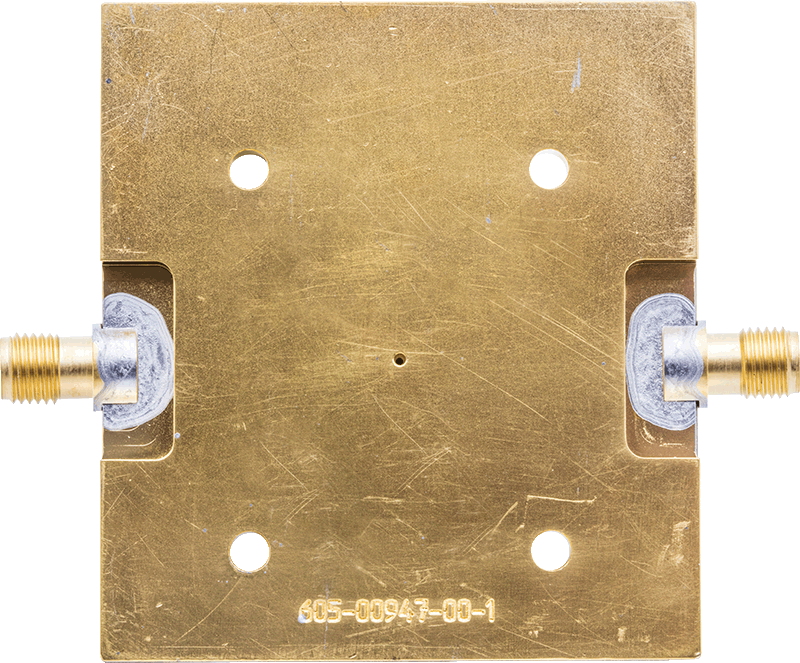

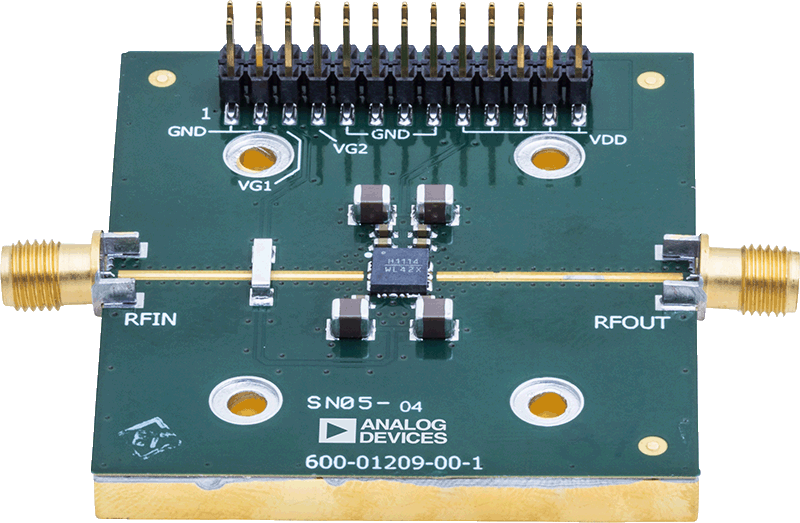

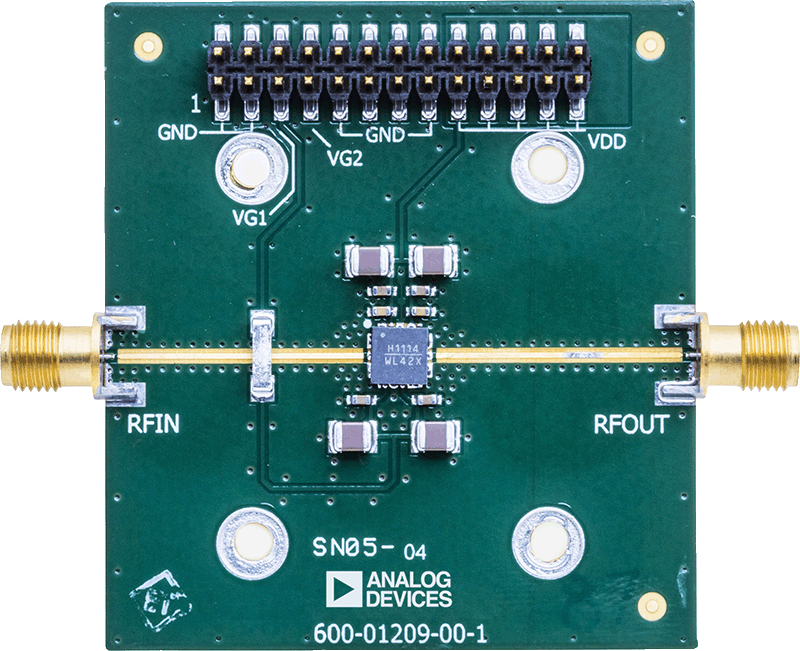

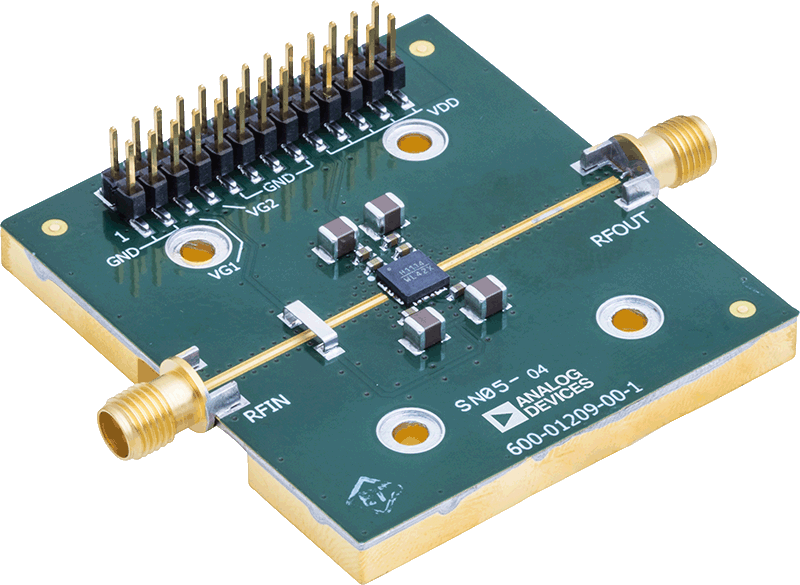

HMC1114PM5E		> 10 W (42 dBm)， 2.7 GHz 至 3.8 GHz， GaN 功率放大器

工具及仿真模型

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

S-参数 1

HMC1114LP5DE S-Parameters

Sys-Parameter Models for Keysight Genesys

Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.

打开工具
