ADV7482
量产集成式视频解码器和HDMI接收器
- 产品模型
- 4
产品详情
- 模拟输入
- 支持全球NTSC/PAL/SECAM色彩解调，带自动检测
- 8路模拟视频输入通道，片内集成抗混叠滤波器
- 支持全差分、伪差分和单端CVBS视频输入
- 高清多媒体接口(HDMI)接收器
- 支持HDCP认证与解密
- 最高像素时钟频率：162 MHz，允许高达1080p的HDTV格式，显示分辨率高达UXGA（1600 × 1200，60 Hz）
- 分量视频处理器
- 任意至任意、3 × 3色彩空间转换(CSC)矩阵
- 对比度、亮度、色调、饱和度视频调节
- 水平同步(HS)/垂直同步(VS)/数据使能(DE)时序的时序调节控制
- 串行数字音频输出接口
- I2S兼容型左对齐和右对齐音频输出模式
- 提供8通道TDM输出模式
- 2移动工业处理器接口(MIPI)相机串行接口2 (CSI-2)发送器
- 4通道发送器，可用于HDMI/SDP/数字输入端口源
- 1通道发送器，可用于标清处理器(SDP)源
- 8位数字输入/输出端口
- 通用
- 双线式串行微处理器单元(MPU)接口（I2C兼容型）
- 温度范围：−40°C至+85°C

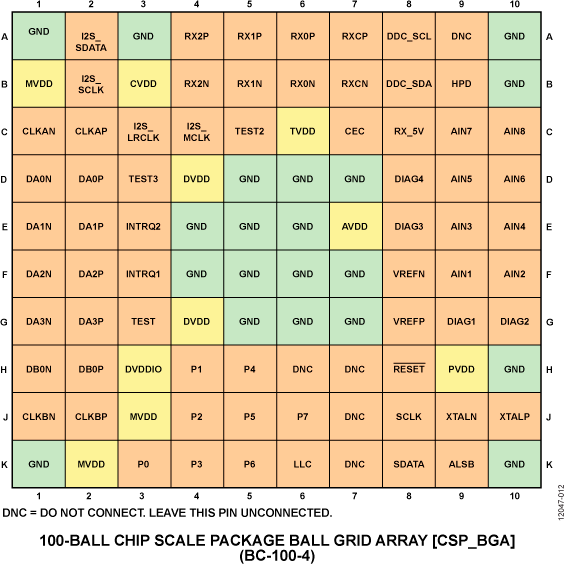

- 100引脚、9 mm × 9 mm、符合RoHS标准的CSP_BGA封装
- 通过汽车应用认证
- 欲了解更多特性，请参考数据手册

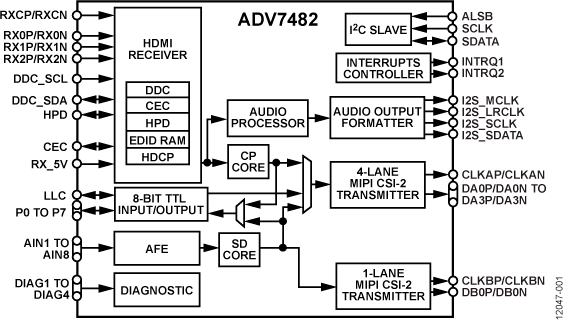

ADV7482是一款集成式视频解码器和HDMI®接收器，针对具有连接能力的音响主机，并且这些音响主机需采用智能手机或其他消费电子设备的有线、未压缩的数字音频/视频链路才能支持流传输，并将基于云的多媒体内容与应用集成至汽车信息娱乐系统中。
ADV7482 HDMI接收器支持的最高像素时钟频率为162 MHz，允许高达1080p的HDTV格式，显示分辨率可高达UXGA（1600 × 1200，60 Hz）。 器件集成消费电子控制(CEC)控制器，支持能力发现和控制(CDC)特性。 HDMI输入端口具有专用的5 V检测和热插拔(Hot Plug™)置位引脚。
HDMI接收器集成一个自适应最小化传输差分信号(TMDS)均衡器，确保接口在长电缆条件下具有鲁棒的工作性能。
ADV7482内置一个分量处理器(CP)，用于处理来自HDMI接收器的视频信号。 它提供的功能包括：对比度、亮度和饱和度调整，以及针对HS/VS/DE时序的自由运行和时序调整控制。
ADV7482模拟前端(AFE)包含一个高速、10位模数转换器(ADC)，可将模拟视频信号数字化，然后将其施加于SDP。 八路模拟视频输入接受单端、伪差分和全差分复合视频信号以及S视频和YPbPr视频信号，支持较宽范围的消费电子和汽车视频源。
可检测差分输入视频信号的电池短路(STB)事件。 对输入视频信号进行交流耦合处理，可提供STB保护。 ADV7482与外部电阻分压器搭配，可提供4 V的共模输入范围，可消除视频线上的大信号共模瞬变。
自动增益控制(AGC)和箝位恢复电路允许ADV7482模拟视频输入引脚的输入视频信号最高达1.0 V。 或者，也可以旁路AGC和钳位复位电路，实现手动设置。
ADV7482的SDP可解码许多复合、S视频和分量格式的模拟基带视频信号。 SDP支持全球NTSC、PAL和SECAM标准。
ADV7482具有8位数字输入/输出端口，支持高达720p/1080i的输入和输出视频分辨率，提供8位交错式4:2:2 SDR以及DDR模式。
为实现这些视频输入源与最新一代信息娱乐片上系统(SoC)的无缝接口，ADV7482提供了两个MIPI® CSI-2发送器。 四通道发送器提供4/2/1个数据通道多路复用选项，还能用于从HDMI接收器、SDP和数字输入端口输出视频。 单通道发送器只能用来从SDP输出视频。
ADV7482具有一个灵活的音频输出端口，用于输出从HDMI流提取的音频数据。 HDMI接收器具有高级音频功能，其中包括静音控制器，用于消除音频输出中的外来声频噪声。 此外，可以将ADV7482设置为输出时分多路复用(TDM)串行音频，支持通过单个音频输出接口端口传输八个多路复用串行音频通道。
ADV7482通过双线式串行双向端口（I2C兼容型）进行编程。
ADV7482采用先进的CMOS工艺制造，提供9 mm × 9 mm、100引脚CSP_BGA封装，符合RoHS标准；额定温度范围为−40°C至+85°C。
应用
- 便携式设备
- 车载信息娱乐系统（音响主机和后座娱乐系统）
- HDMI中继器和视频开关
参考资料
数据手册 1
用户手册 1
应用笔记 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADV7482BBCZ | 100-Ball CSPBGA (9mm x 9mm x 1.25mm) | ||
| ADV7482BBCZ-RL | 100-Ball CSPBGA (9mm x 9mm x 1.25mm) | ||
| ADV7482WBBCZ | 100-Ball CSPBGA (9mm x 9mm x 1.25mm) | ||
| ADV7482WBBCZ-RL | 100-Ball CSPBGA (9mm x 9mm x 1.25mm) |
