ADUM5211

量产

集成DC/DC转换器的双通道隔离器（1/1通道方向性）

数据手册 (Rev. E)

产品模型: 6

Viewing:

产品详情

isoPower 集成隔离式DC/DC转换器
3.15 V至5.25 V稳压输出
最高150 mW输出功率
两个DC至150 Mbps (NRZ)信号隔离通道
软启动电源

20引脚SSOP封装，爬电距离为5.3 mm
支持最高15 MHz的SPI
工作温度最高可达：105℃
高共模瞬变抗扰度：>25 kV/μs
欲了解更多特性，请参考数据手册

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADUM5211ARSZ	20-Lead SSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADUM5211ARSZ-RL7	20-Lead SSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADUM5211BRSZ	20-Lead SSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADUM5211BRSZ-RL7	20-Lead SSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADUM5211CRSZ	20-Lead SSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADUM5211CRSZ-RL7	20-Lead SSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
7月 18, 2019 - 19_0011 ADuM5210/ADuM5211/ADuM5212 Die Revision and Data Sheet Change
		PCN19_0011_Form Material_Report Datasheet Specification Comparison Qualification Results Summary
ADUM5211ARSZ	量产
ADUM5211ARSZ-RL7	量产
ADUM5211BRSZ	量产
ADUM5211BRSZ-RL7	量产
ADUM5211CRSZ	量产
ADUM5211CRSZ-RL7	量产
10月 31, 2016 - 16_0250 ADuM5210/ADuM5211/ADuM5212 Die Revision
		PCN16_0250_Form Material_Report Qualification Results Summary
ADUM5211ARSZ	量产
ADUM5211ARSZ-RL7	量产
ADUM5211BRSZ	量产
ADUM5211BRSZ-RL7	量产
ADUM5211CRSZ	量产
ADUM5211CRSZ-RL7	量产

这是最新版本的数据手册

工具及仿真模型

ADuM5211 IBIS Models 1

ADuM5211 3V/5V

评估套件

ADuM5211 评估板

立即购买更多内容

特性和优点

集成isoPower的隔离式DC/DC转换器
3.15 V或5.25 V调节输出
最高150 mW输出功率
20引脚SSOP封装，爬电距离为5 mm
工作温度最高可达：105°C
高共模瞬变抗扰度：>25 kV/μs

产品详情

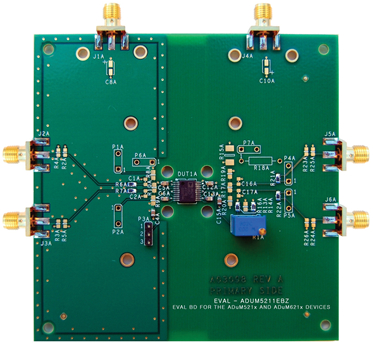

EVAL-ADuM5211EBZ支持ADuM5210/ADuM5211/ADuM5212和ADuM6210/ADuM6211/ADuM6212 150 mW隔离式电源模块。它具有符合JEDEC标准的SSOP20焊盘布局，并支持设置所需输出电压、设置使能控制，可为板上负载和旁路电容提供多种位置。

isoPower器件采用高频、高功率开关电路，可实现芯片级、空芯变压器的功率传输。该评估板采用了AN-0971应用笔记中提到的抗电磁辐射建议。凭借这些技术，该PCB和电源模块能够满足CISPER22的A级或B级要求，具体取决于电压和负载范围。

有关ADuM5210/ADuM5211/ADuM5212和ADuM6210/ADuM6211/ADuM6212的完整规格，请参见ADI公司提供的ADuM5210/ADuM5211/ADuM5212和ADuM6210/ADuM6211/ADuM6212数据手册，使用评估板时，应同时参阅数据手册和本用户指南。
