ADT7311
推荐新设计使用汽车应用、±0.5°C精度的16位数字SPI温度传感器
- 产品模型
- 3
Viewing:
产品详情
- 通过汽车应用认证
- 温度精度：
−40°C至+105°C：±0.5°C（2.7V至3.6V）
−40°C至+105°C：±0.4°C (3.0V) - 用户无需温度校准/校正
- 无需线性校正
- 1 SPS（每秒采样率）省电模式：
正常模式下为700 µW（3.3 V,典型值）
关断模式下为7 µW（3.3 V，典型值）
- 温度范围：−40°C至+150°C
- 电压范围：2.7 V至5.5 V
- 临界过温中断
- 过温/欠温中断
- SPI兼容型接口

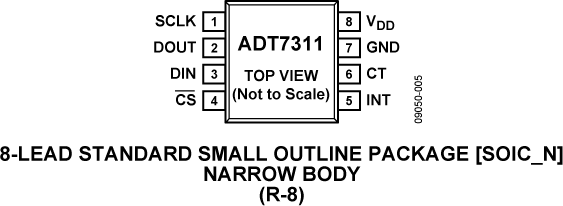

- 8引脚窄体SOIC封装，符合RoHS标准

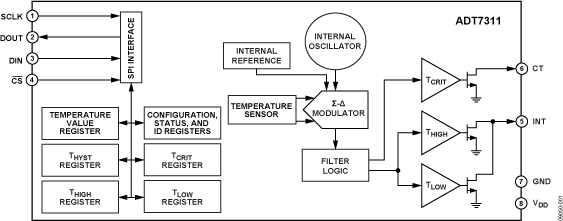

ADT7311是一款窄体8引脚SOIC封装高精度数字温度传感器。它内置一个带隙温度基准源和一个16位ADC，用来监控温度并进行数字转换，分辨率为0.0078°C。默认ADC分辨率设置为13位(0.0625°C)。ADC分辨率为用户可编程模式，可通过串行接口更改。
参考资料
参考电路 1
器件驱动器 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADT7311WTRZ | 8-Lead SOIC | ||
| ADT7311WTRZ-RL | 8-Lead SOIC | ||
| ADT7311WTRZ-RL7 | 8-Lead SOIC |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
| 未找到匹配项目 | ||
|
7月 20, 2012 - 12_0105 Halogen Free Material Change for Select SOIC Narrow and Wide Body Products Assembled at Amkor |
||
| ADT7311WTRZ | 量产 | |
| ADT7311WTRZ-RL | 量产 | |
| ADT7311WTRZ-RL7 | 量产 | |
这是最新版本的数据手册
