ADR02
量产超紧凑精密 5.0 V 基准电压源
- 产品模型
- 12
产品详情
- 超紧凑 SC70 和 TSOT 封装
- 低温度系数
- 8 引脚 SOIC：3 ppm/°C（典型值）
- 5 引脚 SC70：9 ppm/°C（最大值）
- 5 引脚 TSOT：9 ppm/°C（最大值）
- 初始精度 ±0.1%
- 无需外部电容器
- 低噪声 10 μV p-p，0.1 Hz 至 10.0 Hz (ADR02)
- 宽工作范围
- ADR01：12.0 V 至 36.0 V
- ADR02：7.0 V 至 36.0 V
- ADR03：4.5 V 至 36.0 V
- ADR06：5.0 V 至 36.0 V
- 高输出电流 10 mA
- 宽温度范围：–40°C 至 +125°C
- ADR01/ADR02/ADR03 与行业标准 REF01/REF02/REF03 引脚兼容
- ADR01、ADR02、ADR03 和 ADR06 SOIC（A 级）适用于汽车应用
ADR01、ADR02、 ADR03 和 ADR06 分别是具有高精度、高稳定性和低功耗的精密 10.0 V、5.0 V、2.5 V 和 3.0 V 带隙基准电压源。这些套件密封在微型 5 引脚 SC70 和 TSOT 封装中，另外提供 8 引脚 SOIC 版本。ADR01、ADR02 和 ADR03 的 SOIC 版本是行业标准 REF01、REF02 和 REF03 的简易替换器件1 。小尺寸和宽工作范围使得 ADR01、ADR02、ADR03 和 ADR06 基准电压源适用于通用和空间受限应用。

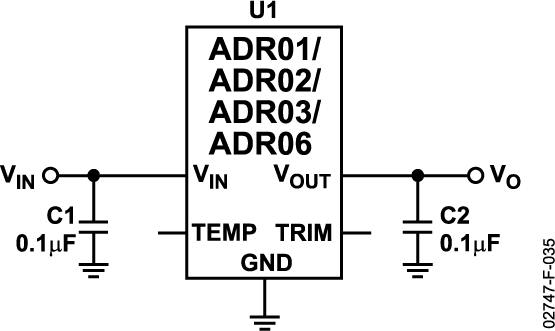

在配备外部缓冲器和简单电阻器网络的情况下，可以使用 TEMP 引脚来进行温度检测和近似估计。套件上提供的 TRIM 引脚用于微调输出电压。
ADR01、ADR02、ADR03 和 ADR06 是紧凑型低漂移基准电压源，可在宽电源电压范围内提供稳定的输出电压。这些套件采用 5 引脚 SC70 和 TSOT 封装以及 8 引脚 SOIC 封装，并具有 A 级、B 级和 C 级可供选择。这些套件均可在扩展的工业温度范围（−40°C 至 +125°C）内工作。采用 8 引脚 SOIC 封装的 A 级 ADR01、ADR02、ADR03 和 ADR06 适用于汽车应用。
应用
- 精密数据采集系统
- 高分辨率转换器
- 工业过程控制系统
- 精密仪表
- 自动电池监控
- PCMCIA 卡
1 ADR01、ADR02 和 ADR03 分别与 REF01、REF02 和 REF03 元件级兼容。不提供系统级兼容性暗示保证。ADR01、ADR02 和 ADR03 的 SOIC 版本分别与 REF01、REF02 和 REF03 的 8 引脚 SOIC 版本引脚兼容，另外具有温度监控功能。
参考资料
数据手册 2
应用笔记 2
参考电路 3
模拟对话 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADR02ACHIPS | CHIPS OR DIE | ||
| ADR02AKSZ-REEL7 | 5-Lead SC70 | ||
| ADR02ARZ | 8-Lead SOIC | ||
| ADR02ARZ-REEL | 8-Lead SOIC | ||
| ADR02ARZ-REEL7 | 8-Lead SOIC | ||
| ADR02AUJZ-REEL7 | 5-Lead TSOT | ||
| ADR02BKSZ-REEL7 | 5-Lead SC70 | ||
| ADR02BRZ | 8-Lead SOIC | ||
| ADR02BRZ-REEL7 | 8-Lead SOIC | ||
| ADR02BUJZ-REEL7 | 5-Lead TSOT | ||
| ADR02WARZ-REEL | 8-Lead SOIC | ||
| ADR02WARZ-REEL7 | 8-Lead SOIC |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
10月 11, 2012 - 12_0208 ADR0x and REF0x Die Revision |
||
| ADR02AKSZ-REEL7 | 量产 | |
| ADR02ARZ | 量产 | |
| ADR02ARZ-REEL | 量产 | |
| ADR02ARZ-REEL7 | 量产 | |
| ADR02AUJZ-REEL7 | 量产 | |
| ADR02BKSZ-REEL7 | 量产 | |
| ADR02BRZ | 量产 | |
| ADR02BRZ-REEL7 | 量产 | |
| ADR02BUJZ-REEL7 | 量产 | |
| ADR02WARZ-REEL | 量产 | |
| ADR02WARZ-REEL7 | 量产 | |
|
7月 20, 2012 - 12_0105 Halogen Free Material Change for Select SOIC Narrow and Wide Body Products Assembled at Amkor |
||
| ADR02ARZ | 量产 | |
| ADR02ARZ-REEL | 量产 | |
| ADR02ARZ-REEL7 | 量产 | |
| ADR02BRZ | 量产 | |
| ADR02BRZ-REEL7 | 量产 | |
| ADR02WARZ-REEL | 量产 | |
| ADR02WARZ-REEL7 | 量产 | |
|
1月 26, 2010 - 10_0007 Halogen Free Material Change for TSOT Products |
||
| ADR02AUJZ-REEL7 | 量产 | |
| ADR02BUJZ-REEL7 | 量产 | |
这是最新版本的数据手册
